风机模型背面像栅栏一样的东西如何绘制啊？

34301243 · 发表于 2008-12-14 19:22:29

您需要登录才可以下载或查看，没有帐号？注册

x

在零件模块下面怎么样绘制像栅栏一样的东西?（对于你的帮助，当然应该有适当的报酬）

附件模型为parasolid(.x_t)格式

扫街 · 发表于 2008-12-14 19:30:56

提示: 作者被禁止或删除内容自动屏蔽

liyuqingdgr · 发表于 2008-12-14 19:48:34

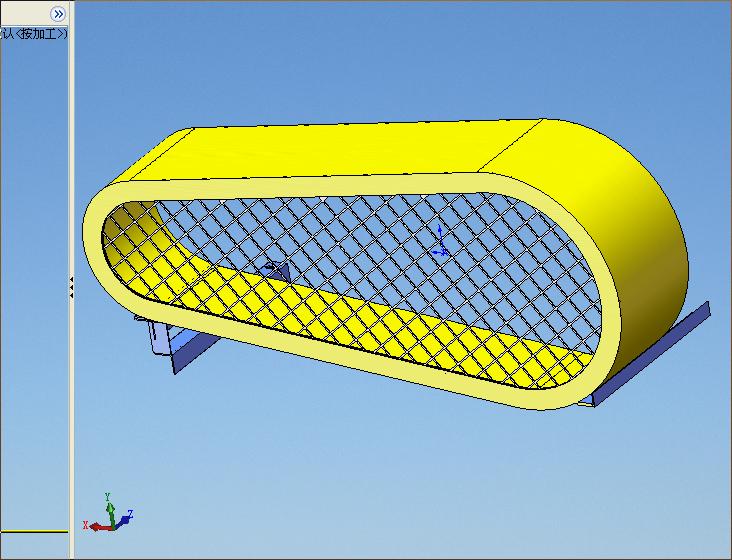

是不是这个呀，需要的话我把源文件发给你。

34301243 · 发表于 2008-12-14 20:02:41

附件里面的图片不是这样的，感觉应该是一圈一圈

扫街 · 发表于 2008-12-15 20:59:30

提示: 作者被禁止或删除内容自动屏蔽

zxq2008 · 发表于 2008-12-15 21:45:47

钣金特征操作中许多现成的成型工具，楼主可以试试。

lizuoshan · 发表于 2008-12-15 22:25:35

风扇屁股后面的罩子其实是焊接件，焊件轮廓用直径2MM的圆钢

风扇罩.rar (70.75 KB, 下载次数: 21)

lizuoshan · 发表于 2008-12-19 22:57:05

楼主！应你的要求我又给你再来一个“风扇罩”

风扇罩.rar (564.04 KB, 下载次数: 39)

hahap · 发表于 2008-12-20 11:06:16

栅栏的网罩？用SW2007新增功能“出风口”试下吧！

34301243 · 发表于 2008-12-21 23:36:20

谢谢！为表示感谢，怎样才可以转积分或者三维币给你啊？

扫街 · 发表于 2008-12-22 10:10:02

提示: 作者被禁止或删除内容自动屏蔽
