请教异型孔向导孔的定位

198032ww · 发表于 2008-12-12 00:17:50

您需要登录才可以下载或查看，没有帐号？注册

x

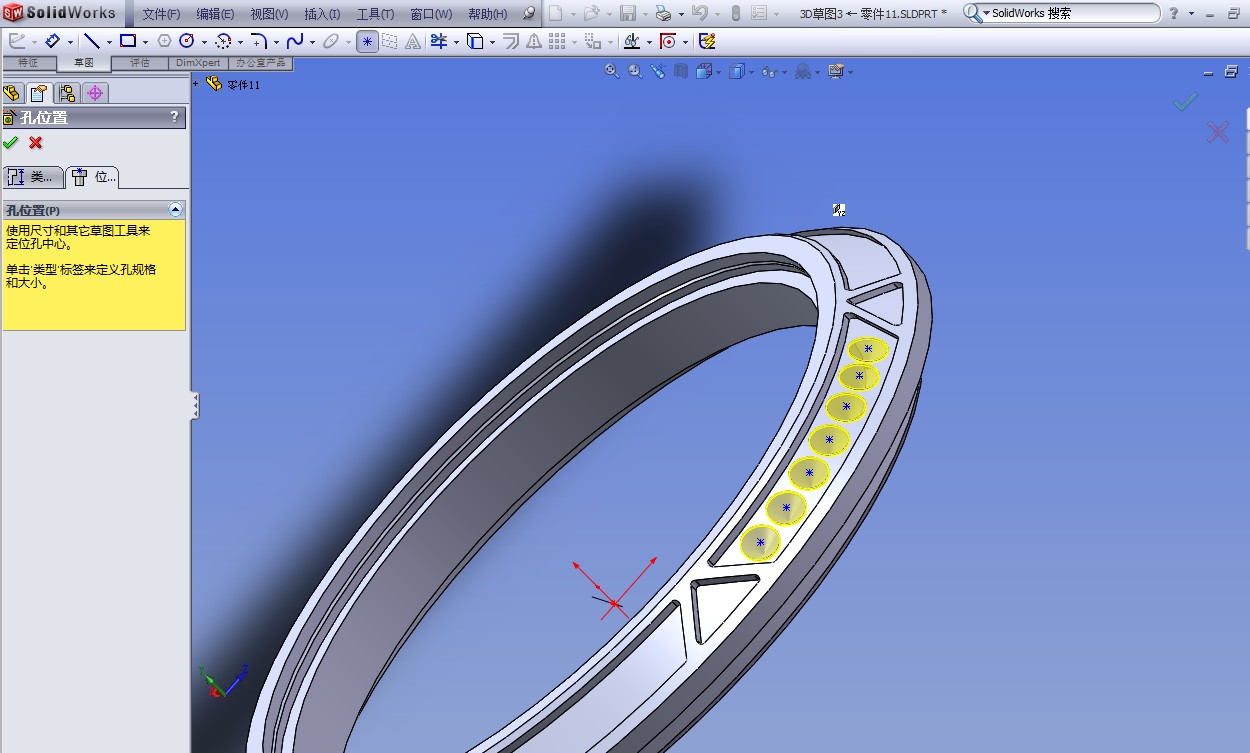

请教高手如图所示的异型孔向导中的孔位置是怎样精确定位的？谢谢

[ 本帖最后由 198032ww 于 2008-12-12 00:27 编辑 ]

lai236994 · 发表于 2008-12-12 08:13:48

可通过草图。标注来定孔的精确定位

yanshencun10 · 发表于 2008-12-12 08:52:27

可以在你要的那个面上先用画线画好你要的位置。然后那孔的圆心可以定位到那条线上。老师说过你试试应该可以的

扫街 · 发表于 2008-12-12 12:07:22

提示: 作者被禁止或删除内容自动屏蔽

198032ww · 发表于 2008-12-14 22:32:13

能不能利用草图的几何关系,就像转换成实体引用命令一样?

ccqwq99 · 发表于 2009-1-9 17:04:06

建立基准面。
点在三个面上。所有的点都在模型面上。所有的点都在一与轴向垂直的基准面上。每个点都在一与一坐标基准面成一角度的基准面上。

chenjun520601 · 发表于 2009-1-9 17:46:54

可以做一辅助圆，然后再圆的一定角度内做均布阵列的点，然后再分别添加点与异型孔的3D草图点重合！

FZH628 · 发表于 2009-4-9 22:02:32

方法很多呀，但都比较复杂。。。。。。。。。
