你可能没有接触过的框架式断路器

dayGhost

年终了，XXXXX型断路器开发工作已经完成了，所有零部件正在加工中，感谢论坛各位朋友这么久以来的热心帮助，就非常想贴几张图出来给大家养眼。
由于涉密，一些关键性的东西做了隐藏，请大家莫怪。而且，图面是由sw转成igs再转到prt的，之所以因为这样，是为了躲过坛友的法眼，因为很多细节属于涉密的。

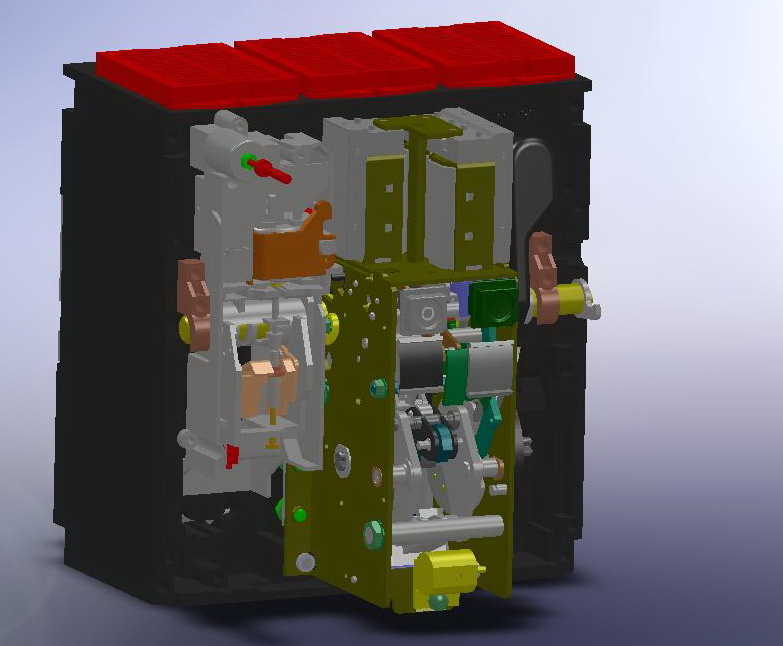

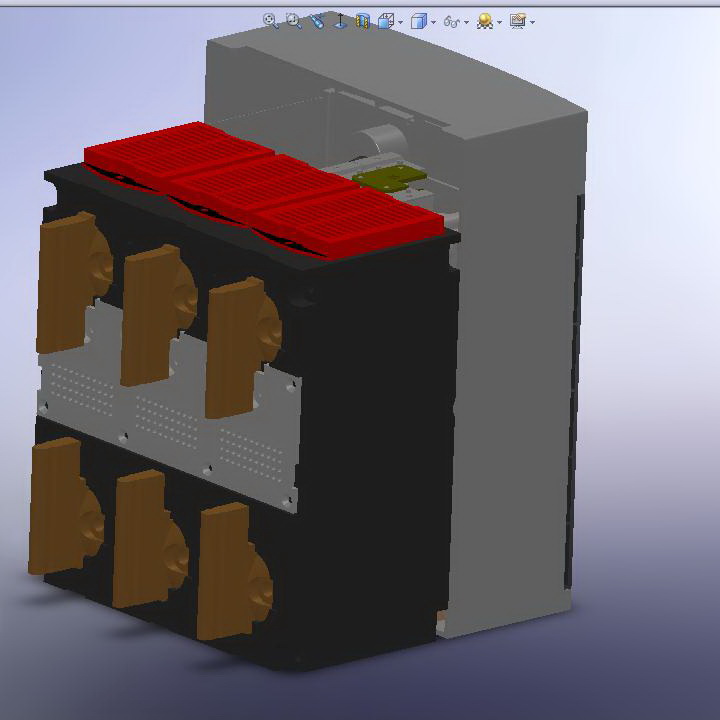

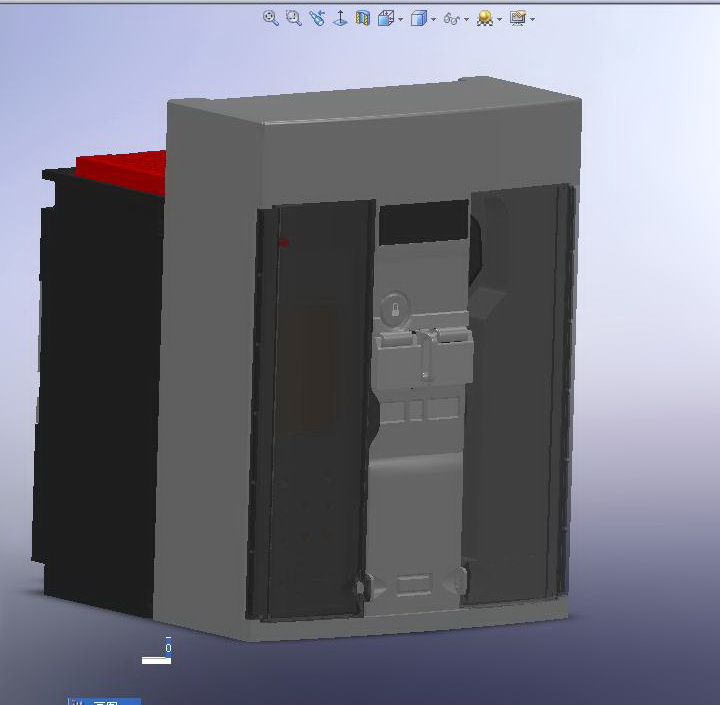

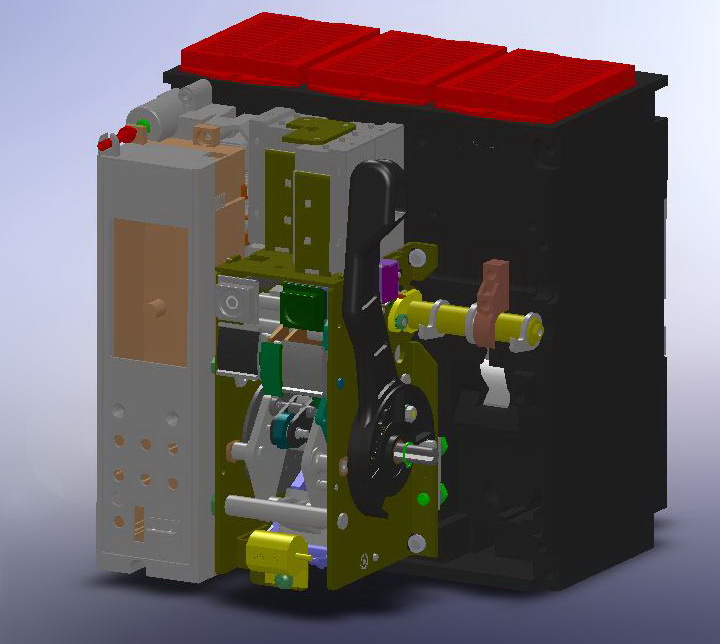

/ F  Q/ M, e! c8 o整体由SW2009设计，共计1017个零件（包括挡圈、螺钉等标准件113个）这里显示的是只有本体部分（还隐藏了二次接线、通讯控制模块等部分的173个零件和抽屉等的若干个零件）
9 e" Y! s; G' g没有太多的曲面，也许很多人要失望了。但是配电产品，要得是稳定可靠！不需要曲面的部分，就尽可能不用。
6 j/ @2 @: T; _) p6 J希望大家喜欢！
; H9 e6 ?8 X5 Y, H5 s

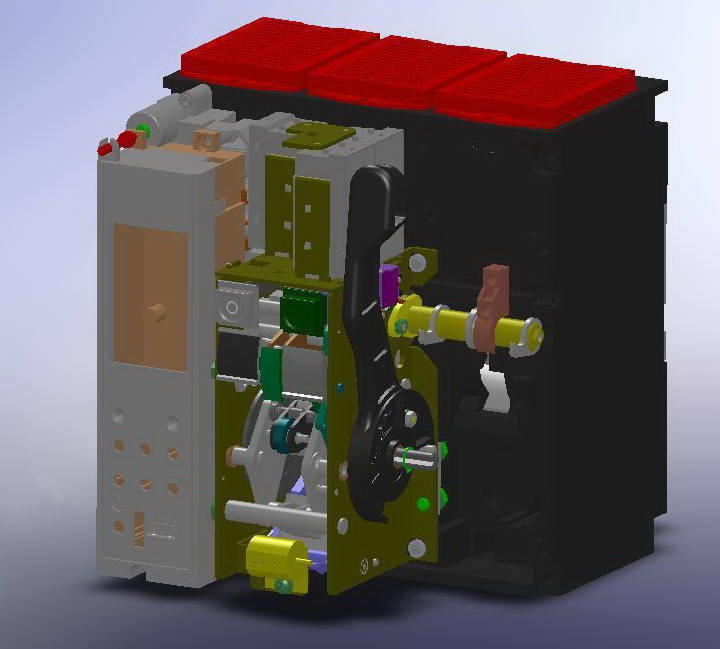

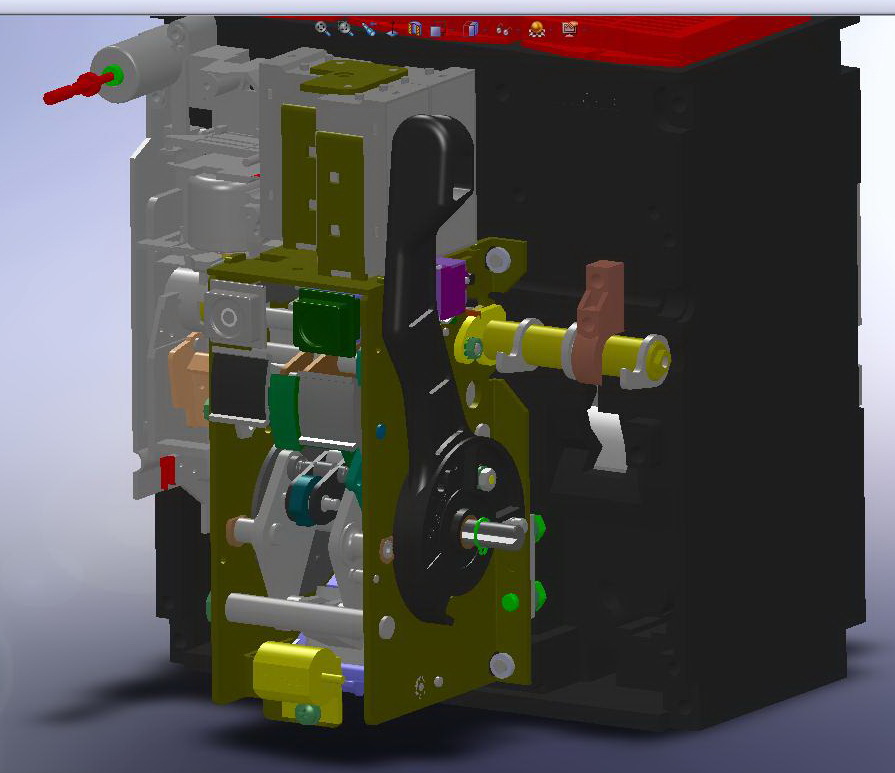

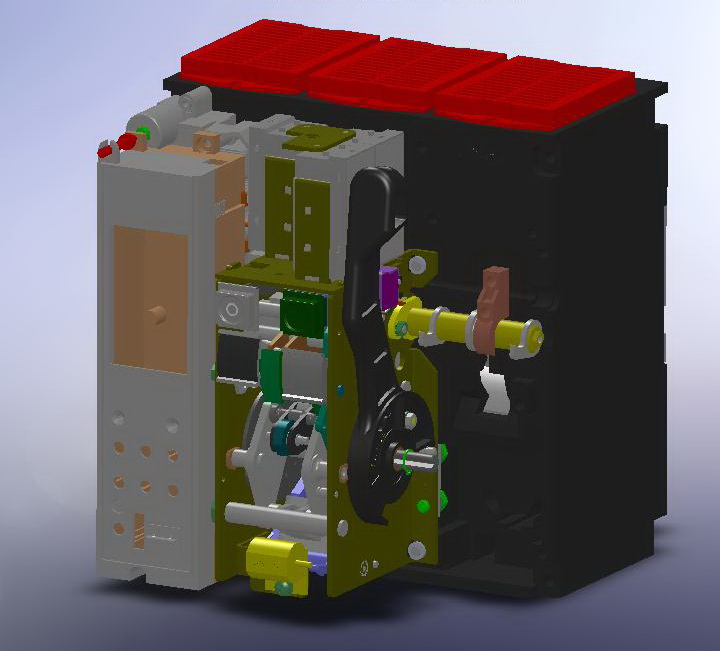

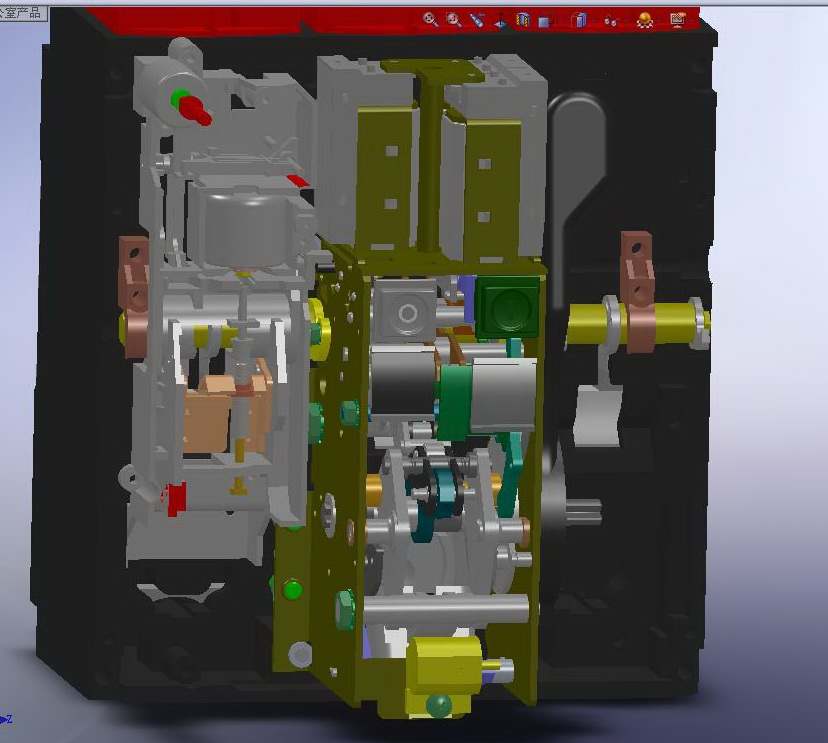

ps：7和8是我负责部分的特写，断路器的操作机构。基本没什么曲面，这也是我不会用sw出曲面的一个原因（给自己找个借口）但是这东西需要的是可靠，这个一旦出问题，那么麻烦就大了（框架式断路器的核心组件之一）
; r: L$ X; _+ R) ?  I6 Z( A( T2 @: M, {
8 ^2 C) |5 S! Y) M[ 本帖最后由 dayGhost 于 2008-12-6 04:51 编辑 ]

dayGhost

低压框架式断路器简介：
低压框架式断路器主要用于交流50Hz，额定电流为100A～6300A；额定工作电压自220V至1140V的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和短路等故障的危害。壳架电流630A及以下的规格可用来保护电动机的过载、欠电压和短路。在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。由于断路器还具有三段保护特性，可以对电网作选择性保护。对于抽屉式断路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。具有一机二用的特点，操作与维护方便，提高了配电系统的安全性、连续性和可靠性。 产品符合GB 14048.2、GB 14048.4和IEC 60947-2、IEC 60947 -4

oygh

楼主真牛啊
画的不错

dayGhost

不全是我的，最后那两张的特写部分才我设计的。就是1、框架式断路器的操作机构，纯机械部分；2、操作机构上面的那三个脱扣器；3、操作机构右侧的电动机。

janejacky

就是DW450么？
