链轮

linx06 · 发表于 2008-12-1 14:22:20

您需要登录才可以下载或查看，没有帐号？注册

x

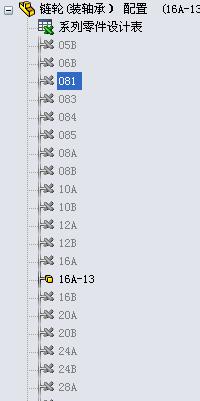

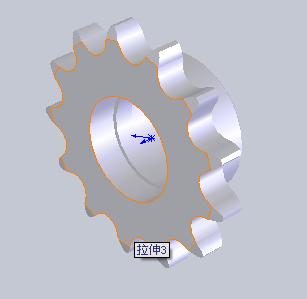

自己用系列零件设计表做的链轮，可以配置出05B-72B的各种标准链轮，齿数及中间配的轴承大小等各参数都可以自己配置，全都是按照机械设计手册里做的，拿出来大家分享。大家也给提点意见！自己动脑筋做点东西无论是对软件本身的了解还是对机械本身理论的深入都是有好处的！

linx06 · 发表于 2008-12-1 14:31:55

共6个附件

linx06 · 发表于 2008-12-1 15:36:41

这类东西我这到有不少,要是有人要的话,等我有时间就多弄几个上来

asking_001 · 发表于 2008-12-1 20:00:05

细心，慢慢来

dongjinnian · 发表于 2008-12-1 20:18:32

主要是渐开线的画法,

xiaoyao6530075 · 发表于 2008-12-1 20:19:06

怎么贴图是齿轮来的??

vangool · 发表于 2009-5-1 14:26:30

能问一下，那个系列零件表里边的参数问什么不用 D1@草图1 这种格式吗~！而用齿数，P，dr。

CSD3111 · 发表于 2009-6-26 15:44:36

顶，学习学习

ger12345678 · 发表于 2009-6-26 15:47:40

学习了，我还没有做过齿轮。

llxxrr1975 · 发表于 2014-9-10 18:48:46

学习学习，谢谢分享

zzzm · 发表于 2014-9-13 18:52:50

谢谢分享！下载学习!谢谢

cxxlz · 发表于 2014-9-13 21:58:06

东西不错，虽然很多软件都有。各有各的好处。

tianlifang88 · 发表于 2014-9-14 21:08:35

用插件画不是更好

lanshi2008 · 发表于 2014-9-20 19:31:24

不懂那个配置怎么建的?

dzgybao · 发表于 2014-9-25 17:44:45

linx06 发表于 2008-12-1 14:31 static/image/common/back.gif
: t5 [3 N9 Q* \0 R' g共6个附件

下载学习学习、谢谢
