齿轮画法

pss0902 · 发表于 2008-11-13 14:58:39

您需要登录才可以下载或查看，没有帐号？注册

x

各位大哥大姐,小弟需要画一个外圈是圆锥齿轮(模数0.5,齿数20,分锥角45°),而内孔为渐开线齿廓花键(模数0.5,齿数8),用GearTrax2007怎么做呀?

lklxm · 发表于 2008-11-29 10:08:18

我也不知道怎么画，哪位知道请赐教，谢谢

maichengyou · 发表于 2008-11-29 11:31:13

问楼主内花键压力角是多少度?渐开线标准压力角αD有30°、37.5°及45°三种,我可以帮你做出来

maichengyou · 发表于 2008-11-29 11:53:26

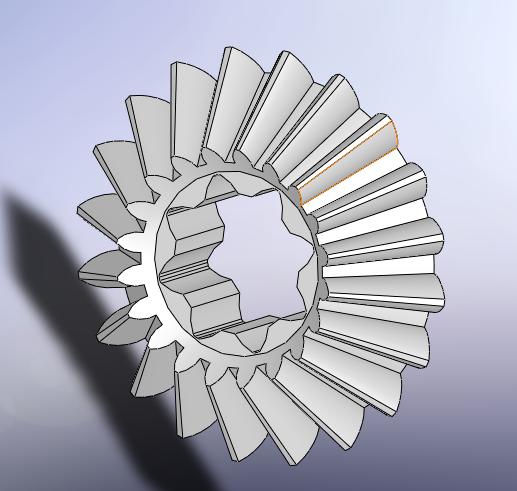

传上模型
