这个工艺图怎么做???

bj999999999 · 发表于 2008-11-7 09:53:01

您需要登录才可以下载或查看，没有帐号？注册

x

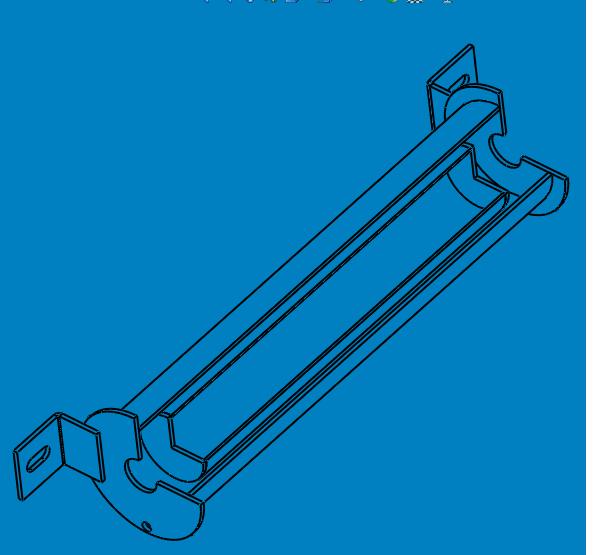

大家好,有时在做工艺流程书时,常会有如下的这个图,<一个圆柱体的装配体,剖去四分之一,便于看装配体的内部结构与零件>要是用SW来做的话,怎么做呀,请大家来帮助与指点一下.

sunshuihan · 发表于 2008-11-7 11:04:52

最简单的方法，先剖切1/4，在出工程图的时候插入模型视图，就好了！

zhaowenzhu · 发表于 2008-11-7 11:46:46

视频文件，解压直接点击

gafen · 发表于 2008-11-7 16:09:00

你选择两个剖面去做剖视图就可以啦!

zxq2008 · 发表于 2008-11-7 22:27:10

在装配图状态下，先做一个折线，在进行完全贯穿剖切即可。

csl01514218 · 发表于 2008-11-7 22:45:21

3楼在装配体中的切面是怎么做出来的?

bj999999999 · 发表于 2008-11-8 09:20:08

大家好,你们的答案都不是太如意,不过还是给我提供了一些思路,谢谢

csl01514218 · 发表于 2008-11-14 22:34:54

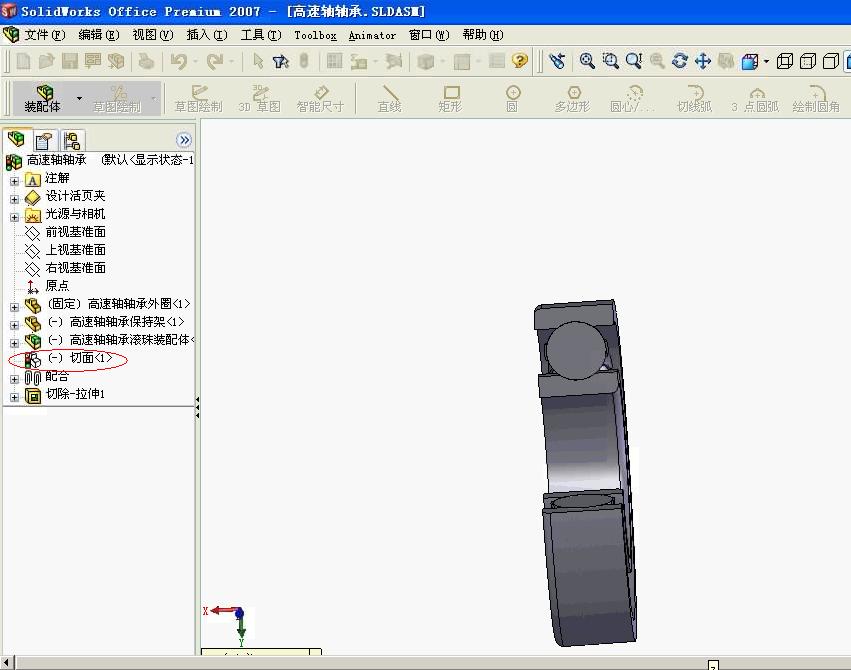

3楼的这个切面是怎么做出来的?如图所示

zhanglq88 · 发表于 2008-11-15 19:39:50

想学习一下，怎么看不明白

bqliu · 发表于 2008-11-16 12:16:17

用剖视中的两个就可以了

liweisky · 发表于 2008-11-16 14:37:50

做个1/4的拉伸切除啊，这个贼简单，你还可以多做一个配置，使得只有其中一个轴测图显示为1/4剖切，其它视图完整显示
