ACAD做五星足球的教程
' L" S  U  ?/ C  _论坛有人提出五星足球的画法，在两年前我发过此教程，也有多家论坛转载过，但做得不详有些网友看了不太明白。
) B2 u( H- y6 N& v. e0 Z1 C7 U' c/ U最近我重新整理并细化了一下，能让初学者更容易看接受。攻大家参考
; a7 [/ Z# l: S2 D! r

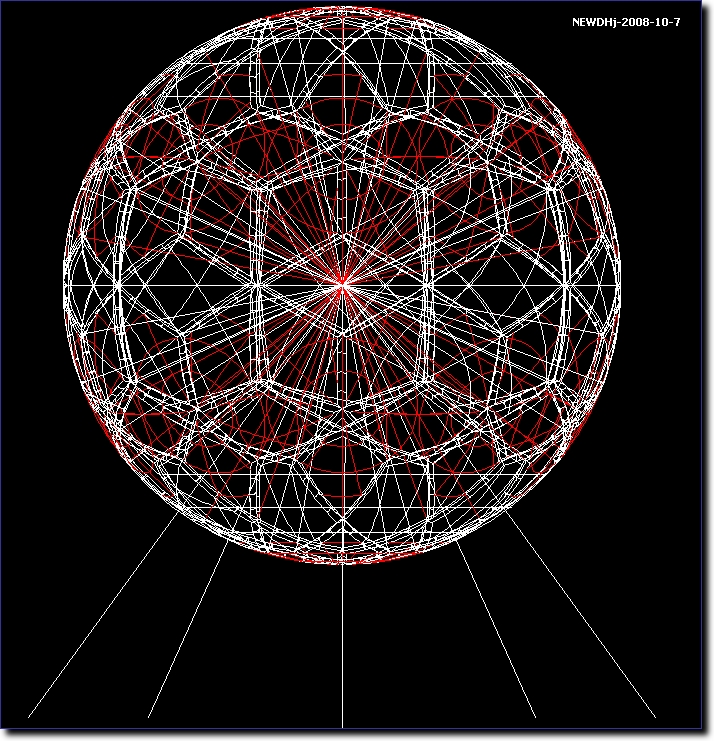

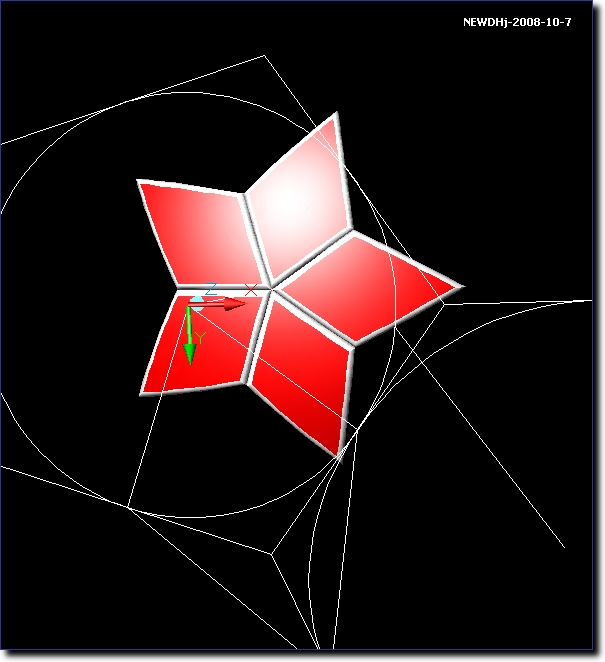

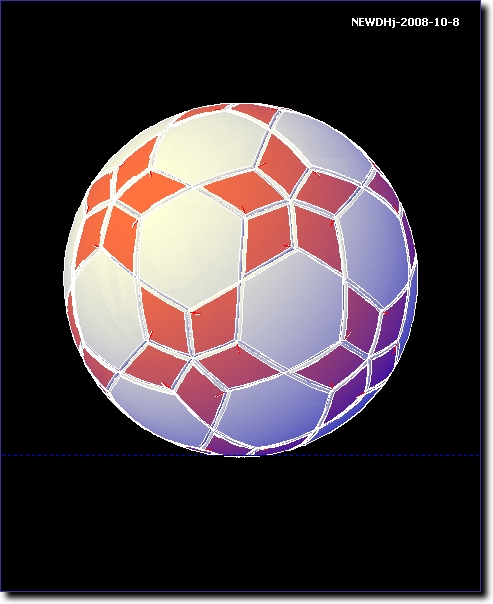

* ~7 W! `$ D: _, O8 G6 D4 U: A' e/ G! r& O 000-2.JPG 0 Z% M3 U) q! L  f( D) w
0 j% H# H% I8 L( O8 p$ h" S
# r5 P0 P/ x8 ^# l6 D/ [& F  @& V$ S( F* R. E1 ?6 j
下面是制作过程" N* T! x7 x! j9 F

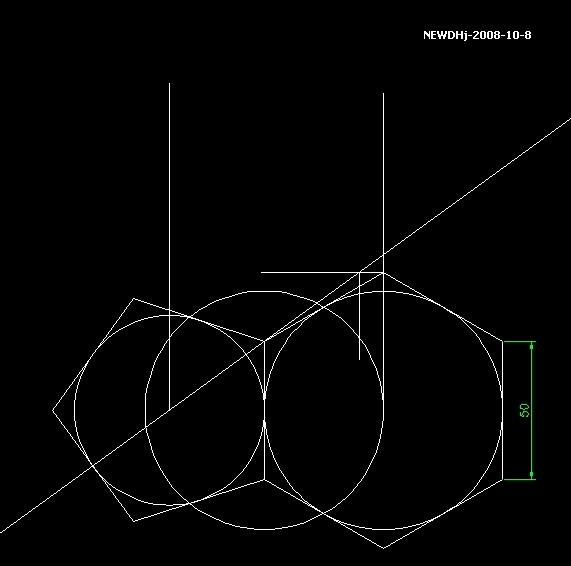

! G! A% d% c! r2 T( e* o; g1、在俯视图画正五边形和正六边形边长取50（可以随意）。作辅助线如图
2 s2 Y+ I8 T5 g. S- f6 `0 C; G 001-1.JPG % e, e- J: o$ F" C. D
001.gif ( |( O5 W! N+ o4 ]/ V( j

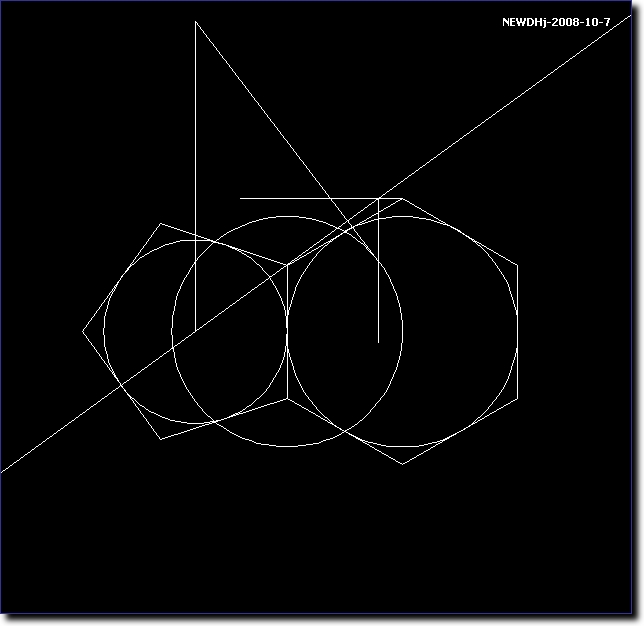

7 \; ?9 ]/ s" x: Q2 t: b5 `" L2、旋转六边形中心垂线和五边形中心垂线相交（这两步与五分钟画足球相同）' u9 Q; R, U- O* i+ a5 h* k
002.JPG 6 C& L7 u3 E- e% l4 J4 m
5 T1 U& b! w- Q, a

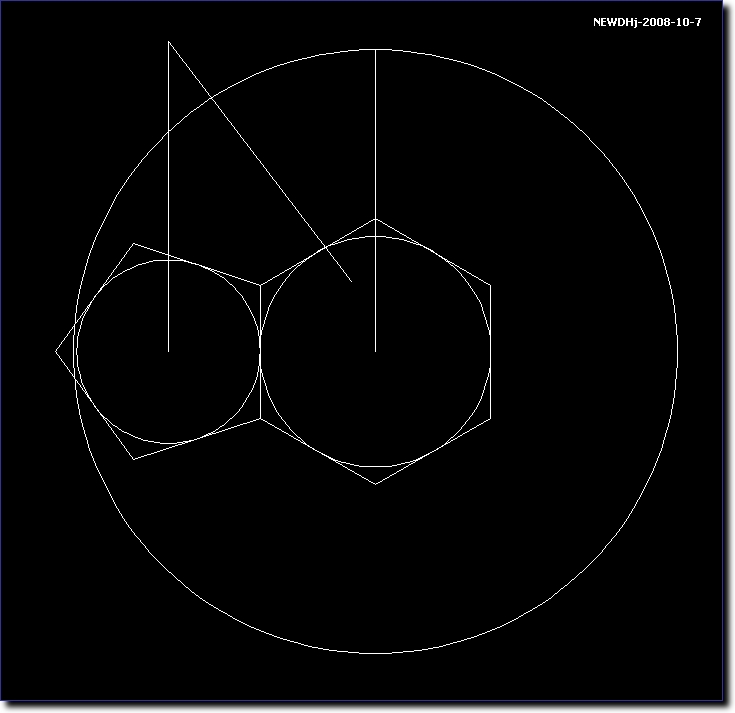

3、删除多余辅助线。以六边形中心线长为半径作圆
& m+ k8 m& s& m8 ~' d1 s 003.JPG * e# q0 C& u& M: t
1 o( @( \9 z4 t
[ 本帖最后由 newdhj 于 2008-11-5 16:08 编辑 ]

评分

参与人数 1三维币 +30 收起 理由
woaishuijia + 30 经验分享

查看全部评分

回复

举报

newdhj
 楼主| 发表于 2008-11-5 16:10:22 | 显示全部楼层 来自： 中国上海
4、此圆移动到六边形中心，作一条中心半径线
% b' x- [2 X  _3 j- @7 n9 i; |2 q 004.JPG ) I8 P2 A5 P: r, q) Z1 v. A

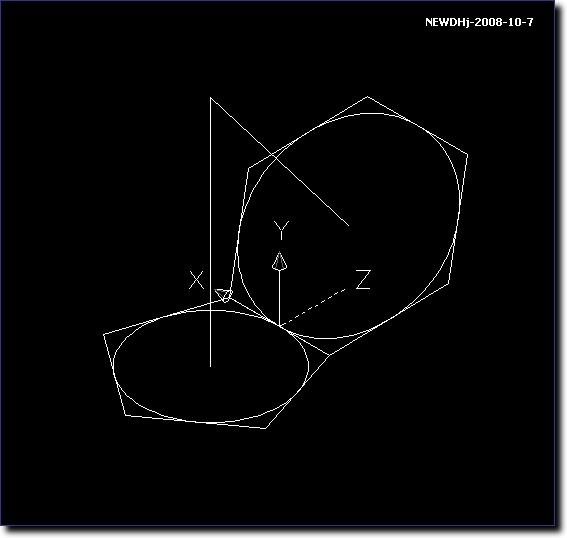

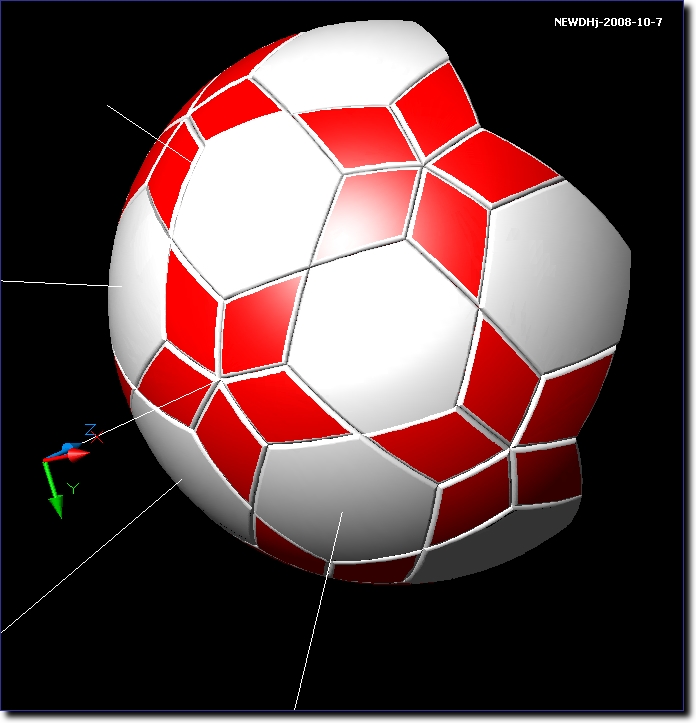

' @- F1 j- w! b9 C5、切换到西南等轴测视图，变换Z轴矢量UCS7 {) B+ W) Z- }. j; i. `7 T" m  o
005.JPG * _# t$ p# p) o7 w

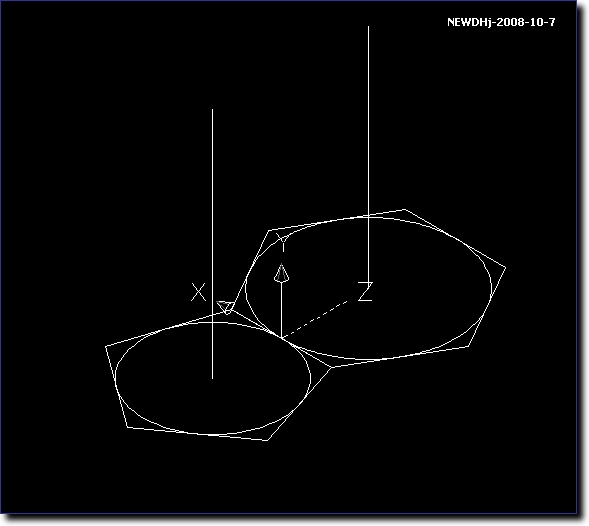

" P& R3 t( j9 v" H$ U6、两条中心线旋转90°，垂直于等边形平面。, Z+ {- i) A+ N# N( {' d
006.JPG ' }/ G! q, Z5 E3 a; v

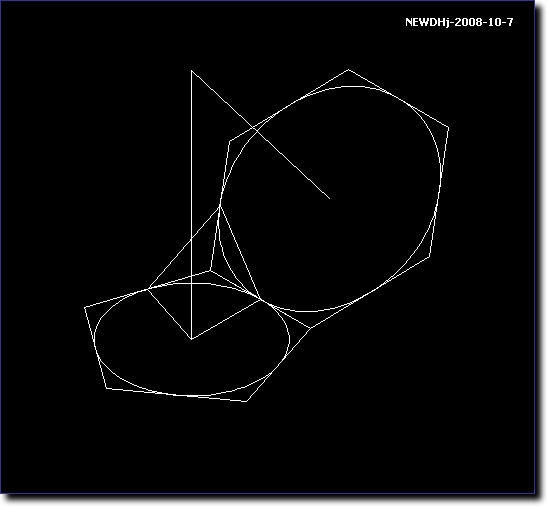

& K* r  i, ~2 D7、命令：AL，三点对齐。两条中心线连接点为球体中心点
5 J# K. c( a3 Q6 G  I8 w6 ^ 007.JPG
. U" ~: [' o# }/ _+ U4 U6 _* F
( n" C+ j9 h9 d3 Z4 E8 o" ]8、在五、六边形交接处中点作四条连线7 B# `% I/ j9 _. e, N3 H# s
回复 支持 反对

举报

newdhj
 楼主| 发表于 2008-11-5 16:12:15 | 显示全部楼层 来自： 中国上海
9、以中心点为球心画一球8 [4 Z' j, d5 E
009.JPG % I) h8 q0 J# U# U+ B: i6 r+ ~
( S+ F) }" g# i% e. W, T4 D2 G0 _
10、以四条连线的端点与中心点组成三点，做四次三点剖切9 b# H( W) G$ z/ L4 p
" m+ b% B! u9 g! Y& g) I
- O7 M% l8 c* R0 `11、倒圆角
6 p7 p( w; |) B+ N6 P 011.JPG
4 r% E4 V5 V; L  x  @8 p( G, C
( H  {% D  Z8 V7 C12、阵列5个（注意Z轴矢量UCS）
3 i; t; [# v& [! Q( u9 H5 { 012.JPG
$ z! |1 G1 z# i' l7 Y( R& O7 B& `: Y
) d, Q, s! g4 S: y" T0 Y13、另画一个同样的球9 q. t5 Y+ [8 L; _
回复 支持 反对

举报

newdhj
 楼主| 发表于 2008-11-5 16:14:43 | 显示全部楼层 来自： 中国上海
14、同样方法做六此剖切9 r$ N9 ?; ~& Y
' F* r$ t! |+ K! O* X% }
$ R, \$ S1 \0 r9 E- K7 j# x7 {15、倒圆角
% F. K4 H, e. u; v8 m9 u 015.JPG
* n- E' U. E- c5 `- K  g) [9 w7 W8 j
$ s4 v5 J- Y( e5 f+ m
16、以正五边形中心线切换Z轴矢量UCS方向- S  ^, L5 k0 Z4 k( a4 Q! R0 L
8 d" E& `& [+ s( I4 c( y* h( V1 q
% f! A9 N' c* }9 w+ P# w# I) ^8 [- ]17、阵列5个
$ o+ ^* i# o- [5 c- E5 |' L 017.JPG
6 k2 l6 N6 W& g: X7 m; K" F4 l6 p+ i8 C8 u9 O3 B; t

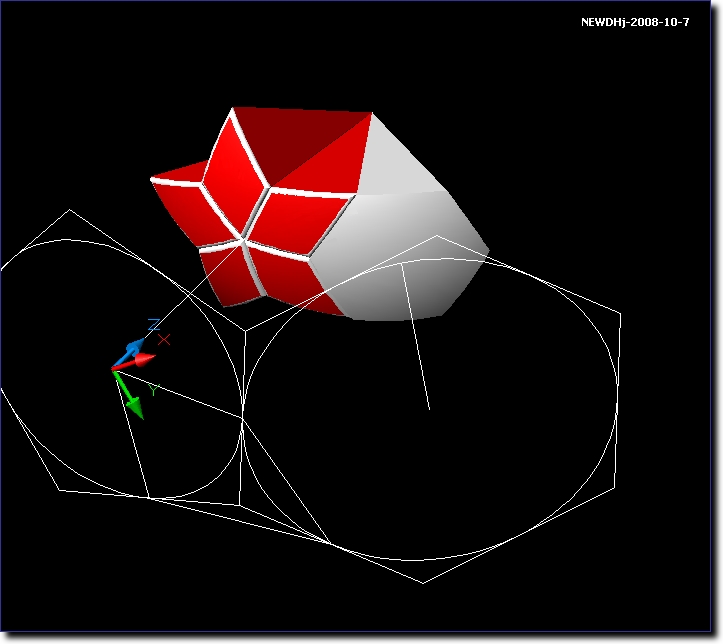

18、再以正六边形中心线切换Z轴矢量UCS方向，并删除一个正六边形
# \; S, b; W1 a& B" X; B% ~ 018.JPG
回复 支持 反对

举报

newdhj
 楼主| 发表于 2008-11-5 16:16:24 | 显示全部楼层 来自： 中国上海

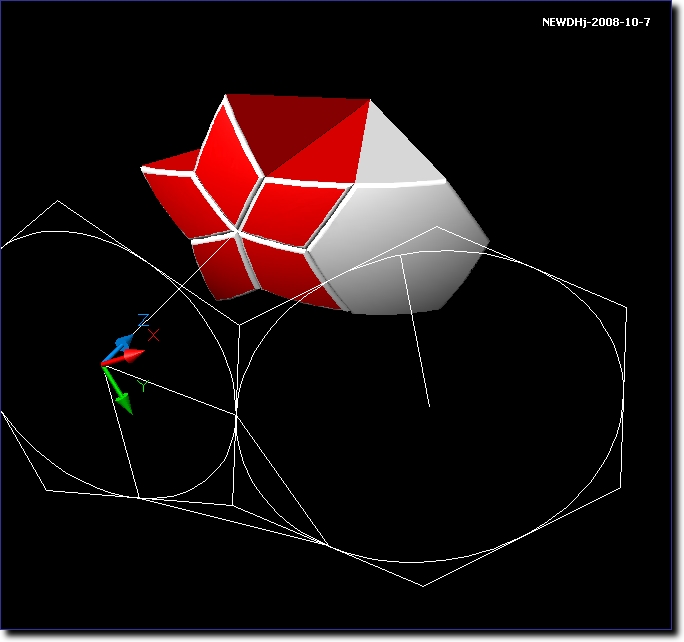

19、阵列选择一个组合五星和一个正六边形
8 w  m: }8 r/ X! _  d 019.JPG 9 M; O& v/ A1 P
& F0 A4 m) N8 A
20、阵列3个
$ ~3 C) ~$ N$ j 020.JPG
" L, }5 K3 E, l" Z7 B1 {: i* V, @: V& B9 p5 N3 X! V9 Q

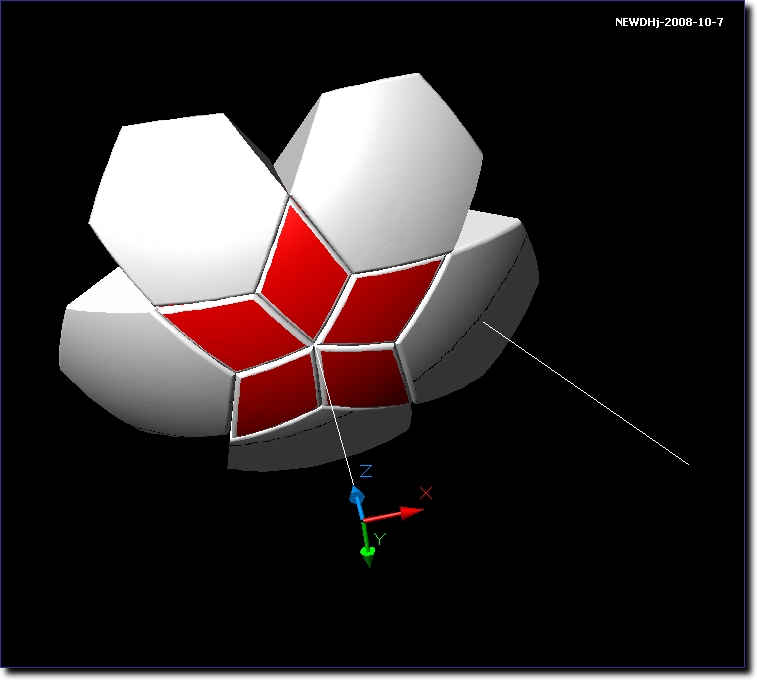

21、回到上一个UCS，并删除一个组合五星$ S/ j! ~8 f' ]6 D+ ?) R7 Q# C) m9 K
: \& k$ I$ y' H3 h+ l. m
! X! a3 w  @' Z( K$ u+ ^* ]) k! r22、阵列选择一个组合五星和一个正六边形5 A6 @' y" Q, ~3 o6 A' d2 Y5 w2 U/ A
022.JPG : D5 k9 Y. _3 D. y$ M) Y8 R  p

  W* z; D2 l8 g23、阵列5个
+ X0 Y( o# {6 L) Y+ ~3 L 023.JPG
回复 支持 反对

举报

newdhj
 楼主| 发表于 2008-11-5 16:19:31 | 显示全部楼层 来自： 中国上海
24、切换到左视图8 _7 e: Z& v1 [- U' Z9 c
5 ~3 c7 R2 \4 X- i' d0 Q$ b* U2 C7 I3 r7 D( B* G, ]3 `( b: _. r5 }! {
25、镜像全部# f9 H' w2 T6 {" Y
/ r0 M0 ?0 `  c: B 025-1.JPG + \" S$ X$ @# z. q% t& M

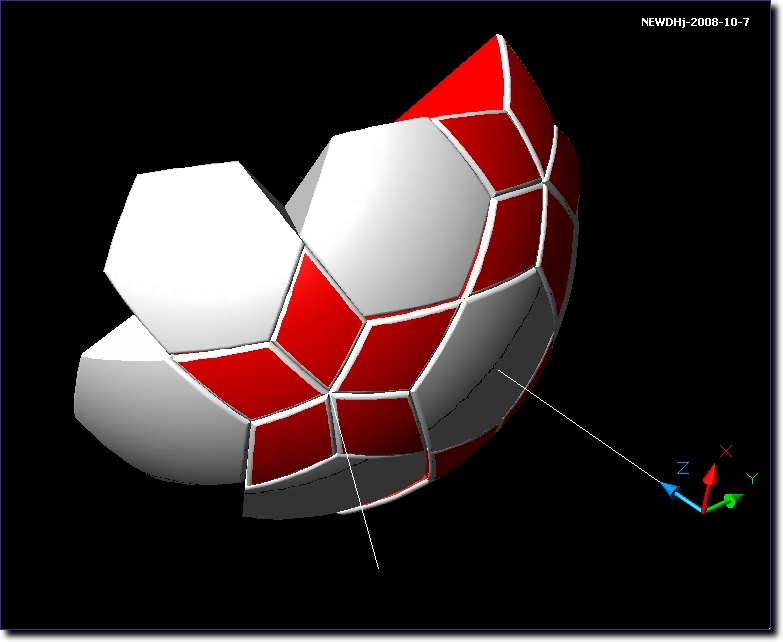

1 @& g' s8 B" ^  t1 A. d3 c1 z26、绕 X 轴的旋转角度 90°Ucs。上半球以球心旋转36°
* K4 C# I4 v, w2 _- ^, A 026.JPG
8 {5 [. J( z; E. }8 H3 z8 L. r/ x8 j3 A% M6 _# F0 J

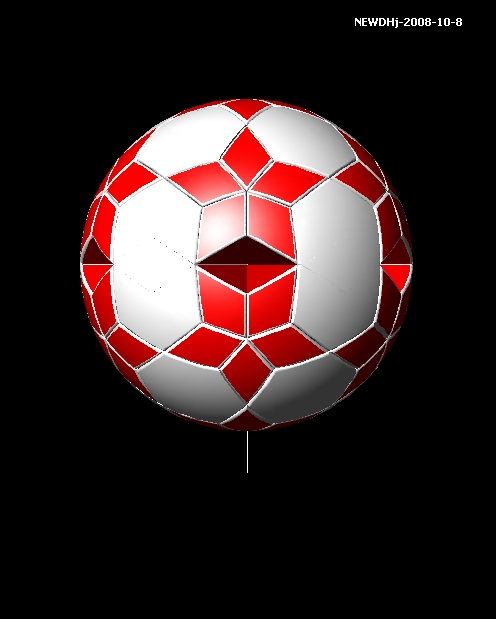

27、完成一个漂亮的五星足球.如果要第二图的效果，只要在11、12中先阵列5个然后并集再倒圆角
