请问这个零件更好的画法

cdssy · 发表于 2008-11-1 22:36:08

您需要登录才可以下载或查看，没有帐号？注册

x

这是一个波形弹性垫圈，本人现是初学，虽然自己瞎搞画出来了，但这肯定不是好的方法，我也是没有办法的办法，希望得到您的指点，谢谢，这里上传了PRT文件，请大家帮忙看看

cdssy · 发表于 2008-11-2 01:17:48

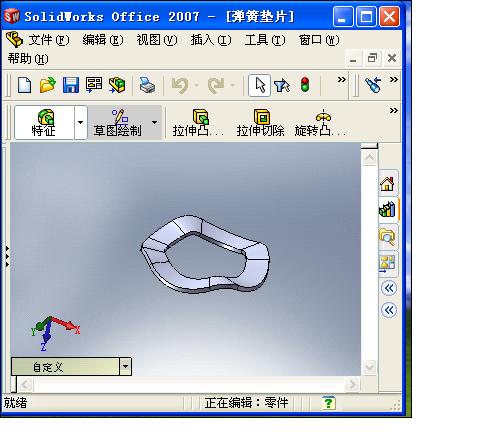

这个零件应该怎样画才好，我插了个图进来，因为我没插过图片也不知贴没贴进来，若没有图片还请原谅

cdssy · 发表于 2008-11-2 01:20:04

请高手帮忙看看，谢谢

xinshou001 · 发表于 2008-11-2 07:18:52

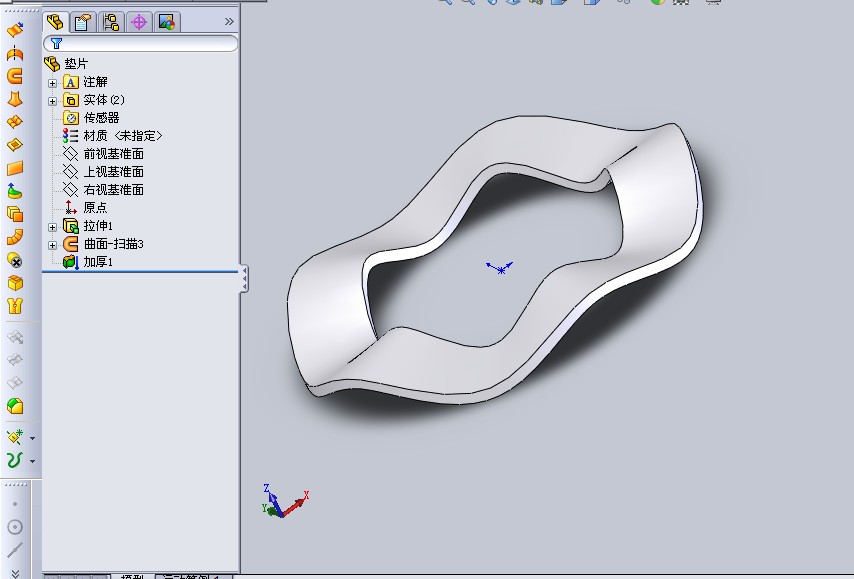

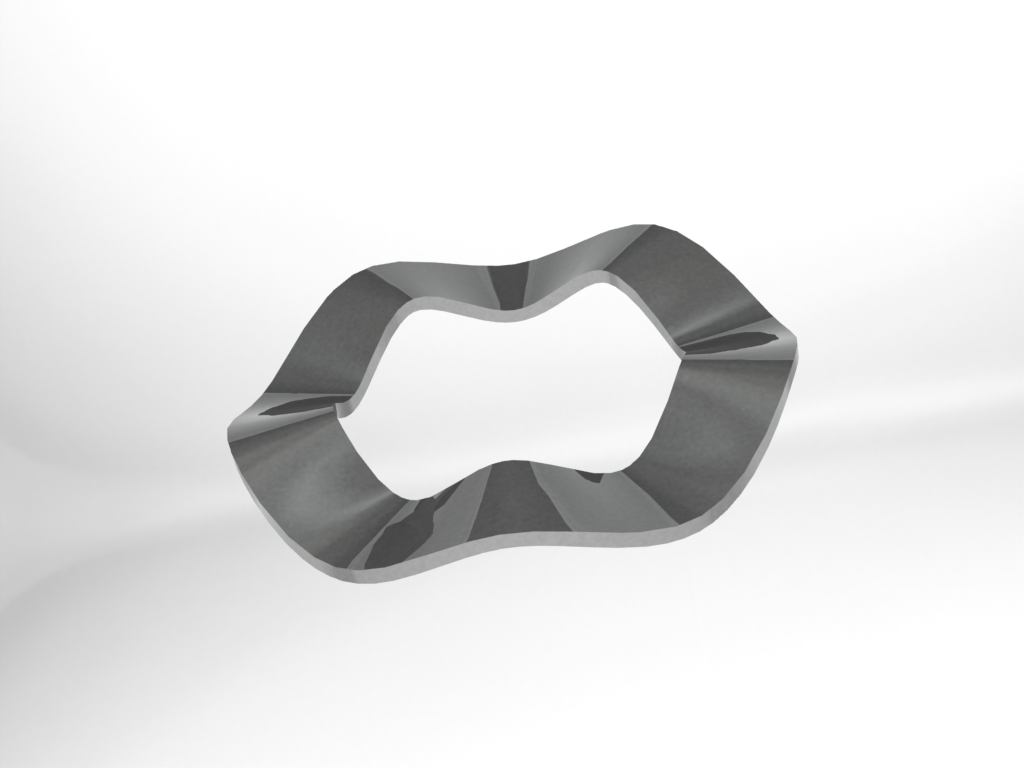

您看是不是这样？

[ 本帖最后由 xinshou001 于 2008-11-2 07:22 编辑 ]

cdssy · 发表于 2008-11-2 10:15:41

谢谢，正是这样的，看了你贴图中的模型树，很好的。不过兄弟啊，你的文件我打不开啊，我是2007版的，所以还是无法知道，扫描路径是怎么做出的，请给我一个低版本的好吗，谢谢了

[ 本帖最后由 cdssy 于 2008-11-2 10:55 编辑 ]

xinshou001 · 发表于 2008-11-2 16:13:40

您试一下这个可不可以打开？曲面没有加厚。

songhuijy886868 · 发表于 2008-11-2 22:37:40

下来看看谢谢

混混沌沌 · 发表于 2008-11-4 08:43:46

原帖由 xinshou001 于 2008-11-2 16:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 f9 G# u4 I) x, }
您试一下这个可不可以打开？曲面没有加厚。

我可以打开这个，谢谢指导。

chrisfan · 发表于 2008-11-4 11:44:03

原帖由 xinshou001 于 2008-11-2 16:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 j3 r" r% I# U8 ^您试一下这个可不可以打开？曲面没有加厚。

加厚是08版本才有的功能吗?

dongjinnian · 发表于 2008-11-4 12:43:27

加厚功能在凸台基体里面，之前的版本都有的

djyyub · 发表于 2008-11-4 13:16:01

我是新手，请问你们这些屏幕图片是怎么做的？谢谢！

wuli123 · 发表于 2008-11-4 16:19:28

我想知道那个垫片什么时候能用到-我都没有见过

whboyshao · 发表于 2009-2-18 18:35:06

那个垫片什么时候能用到-我都没有见过

yanzhouping · 发表于 2009-2-19 09:04:08

又学一招！

:handshake

danilso · 发表于 2009-2-19 09:05:32

我這兒有3種畫法參考參考.

波型.rar (308.44 KB, 下载次数: 27)

andraw · 发表于 2009-2-19 09:46:00

楼上的兄弟，你是啥版本的，能不能帮转个06能打开的，谢谢了

zhaowenzhu · 发表于 2009-2-19 10:06:54

这个垫我觉得用两拉伸一组合较好。同时，有按国标绘出的吗？

lumberer · 发表于 2009-2-19 14:34:07

06就有加厚功能的。

摆渡娃娃 · 发表于 2009-2-19 16:22:40

用SolidWorks软件画这个零件画出来的效果会更好！SolidWorks 提供了无与伦比的、基于特征的实体建模功能。通过拉伸、旋转、薄壁特征、高级抽壳、特征阵列以及打孔等操作来实现产品的设计。

nanqsh · 发表于 2009-2-19 17:34:27

高手就是高手呀！
俺佩服！

ligang2009 · 发表于 2009-2-19 20:34:30

特征的实体建模功能。通过拉伸、旋转、薄壁特征、高级抽壳、特征阵列以及打孔等操作来实现产品的设计。
