[已解决] 请问这个零件三视图怎么标注尺寸啊?

[复制链接]
发表于 2008-10-31 09:30:44 | 显示全部楼层 |阅读模式 来自: 中国河北沧州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
小弟我对机械标注的规定不太懂。最近要加工一个东西,可是我不知道怎么标注这个零件尺寸,才能让师傅加工出来。希望大家能帮帮我,帮我把电子图版的三视图发上来,小弟我不胜感激,谢谢了~~  u$ `9 r+ ]6 j% I

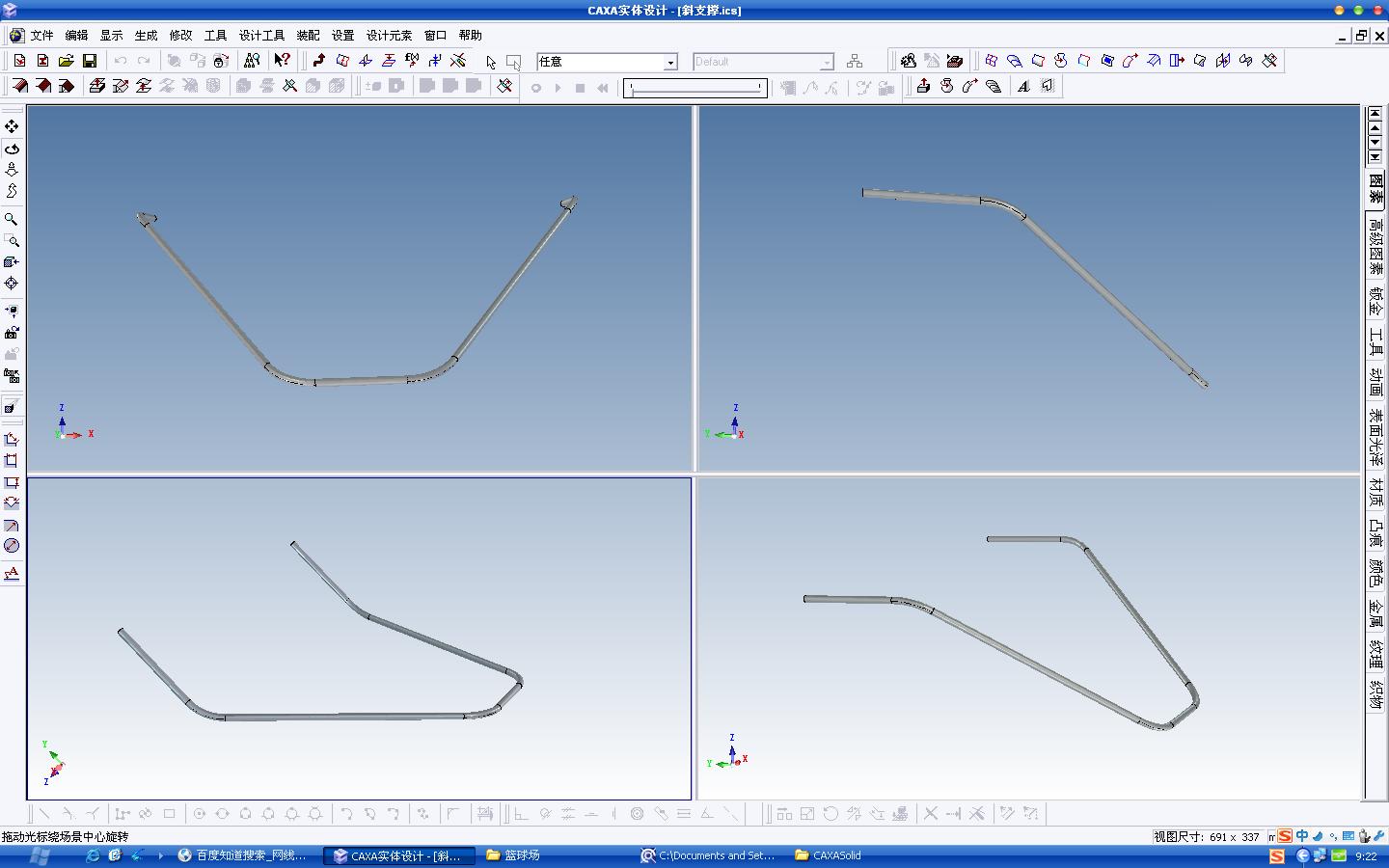

钢筋.jpg 钢筋2.JPG - }5 O/ }0 M2 [& M, W7 ], ]1 x' J" P5 t+ z

+ s5 A2 F. U' A# e[ 本帖最后由 limengwudi 于 2008-10-31 09:35 编辑 ]

斜支撑.rar

97.81 KB, 下载次数: 11

发表于 2008-10-31 16:40:56 | 显示全部楼层 来自: 中国河北唐山
如果批量大用模具冲压加工的话,本人按照楼主的图形近似画了一个,此类零件在设计时应按加工方法设计,不然在加工时会很困难。还有用实体画图时尽量采用P核,A核图形在生成电子图板文件时,线段会有时无法编辑和标注,甚至还会丢失线段。

斜支撑.rar

18.61 KB, 下载次数: 12

评分

参与人数 1三维币 +3 收起 理由
dongchongxiacao + 3 应助,技术讨论。

查看全部评分

发表于 2008-11-3 15:52:56 | 显示全部楼层 来自: 中国山东淄博
建议楼主买本机械制图方面的书学学,楼主所示的工件其实是最简单的三视图例子。当然,标注与画图一样是最基础的了。
 楼主| 发表于 2008-11-22 08:38:01 | 显示全部楼层 来自: 中国河北沧州
谢谢大家的帮助了。我对机械制图还是涉足太浅,已经在努力看书学习中了。相信我会学的更好~~~
