请问如何切割所示零件，万分感谢！！

81zhuce · 发表于 2008-10-15 16:55:56

您需要登录才可以下载或查看，没有帐号？注册

x

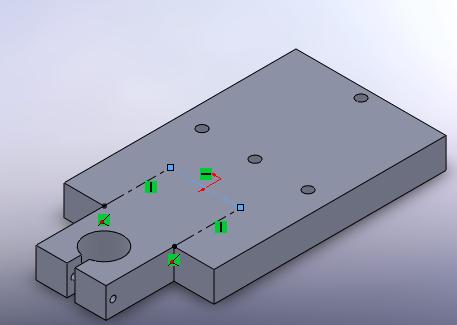

图片如附件中所示，我想按照图示中的虚线切割零件，请问如何操作，新手刚学，请各位达人帮忙，万分感谢！！！

[ 本帖最后由 81zhuce 于 2008-10-15 21:39 编辑 ]

见鬼 · 发表于 2008-10-15 17:00:49

你是问生产中切割还是用SW切割啊

81zhuce · 发表于 2008-10-15 17:03:14

用SW切割，谢谢

suning0127 · 发表于 2008-10-15 17:04:38

画两个矩形不就可以切了

81zhuce · 发表于 2008-10-15 17:09:45

原帖由 suning0127 于 2008-10-15 17:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) j; ^" e2 P$ }( S7 ]$ H3 H" G画两个矩形不就可以切了

您是说，用两个矩形将要分割的小块圈起来（两者留少许间距），然后执行拉伸切除吗？

fushuixiu · 发表于 2008-10-15 17:54:43

请将楼主草图中虚线改变实线,而后拉伸曲面,形成分割面,再插入分割特征,就可切除实体为二个实体了.

81zhuce · 发表于 2008-10-15 21:38:57

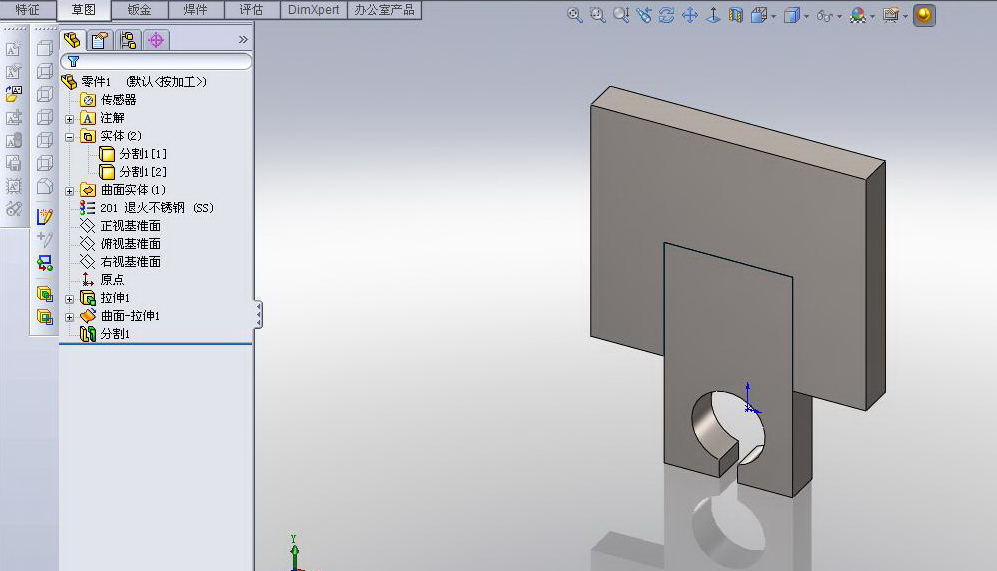

谢谢6楼的兄弟，已经按照你说的方法成功分割，谢谢！好运！！！
