实体设计变为工程图如何能进行半剖?

hwgchina · 发表于 2008-10-14 09:56:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我刚开始接触实体设计,对于一些轴类或圆柱类实体,半剖更能反映实体全貌.可是我研究了一段时间也没弄明白.请高手赐教实体及工程图半剖如何实现?这里先谢谢了

dongchongxiacao · 发表于 2008-10-14 15:08:51

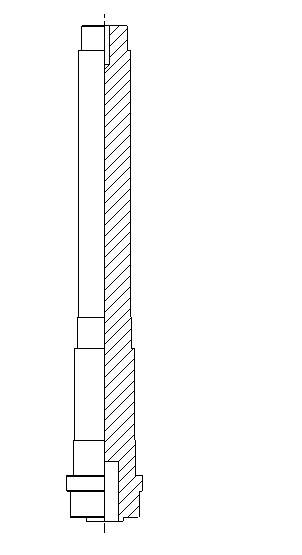

首先要讲清你的工程图是在那个软件中生成的，如果是在实体软件工程图中就很容易实现，就是标注没有图版中方便而已。是不是要下图的效果。

[ 本帖最后由 dongchongxiacao 于 2008-10-14 15:14 编辑 ]

hwgchina · 发表于 2008-10-14 15:30:03

dongchongxiacao你好,我就是想要你画的那样,如何操作呢?麻烦你简单介绍一下可以吗?

hwgchina · 发表于 2008-10-14 15:37:35

不好意思,刚才忘了告诉你,我就是用caxa实体设计2006转换成工程图的

dongchongxiacao · 发表于 2008-10-14 15:56:33

看看这个你就知道了：（要想实现半剖就得用实体中的“局部剖”功能）
http://www.3dportal.cn/discuz/vi ... &extra=page%3D5
另外现在都用08版了，论坛上有好多源文件都是07---08版做的，你的06版交流起来就有点困难了，不过功能大致相同，灵活应用一下是一样的，最好用的要推07版了（个人认为）。

hwgchina · 发表于 2008-10-14 16:24:16

非常感谢,06版没有局部剖功能,我先去下载实体设计2007,仔细揣摩一下.

liye1617 · 发表于 2008-12-12 16:14:33

首先选中视图，然后采用局部剖
