工程图求教

cdssy · 发表于 2008-10-10 16:53:32

您需要登录才可以下载或查看，没有帐号？注册

x

请问哪位知道在GB中的“剖中剖”视图在SW里应该怎样做出，谢谢

[ 本帖最后由 asdolmlm 于 2008-10-12 22:26 编辑 ]

chenjun520601 · 发表于 2008-10-11 07:54:56

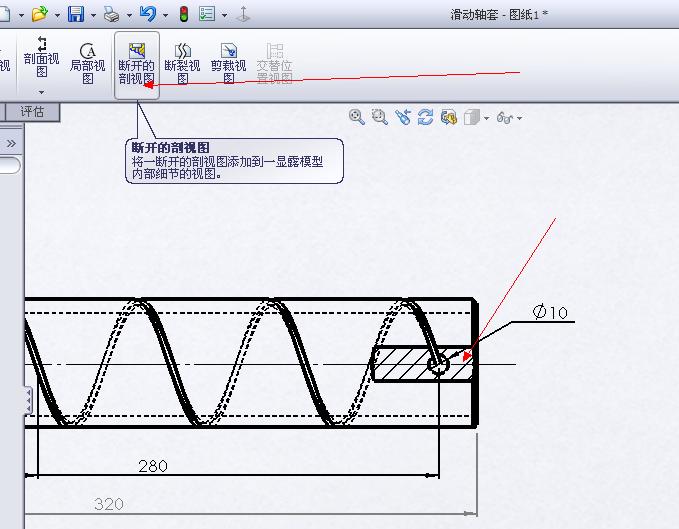

楼主指的应该是SW中的断开的剖视图，如下图所示：

kelly0525 · 发表于 2008-10-11 08:15:18

可以的

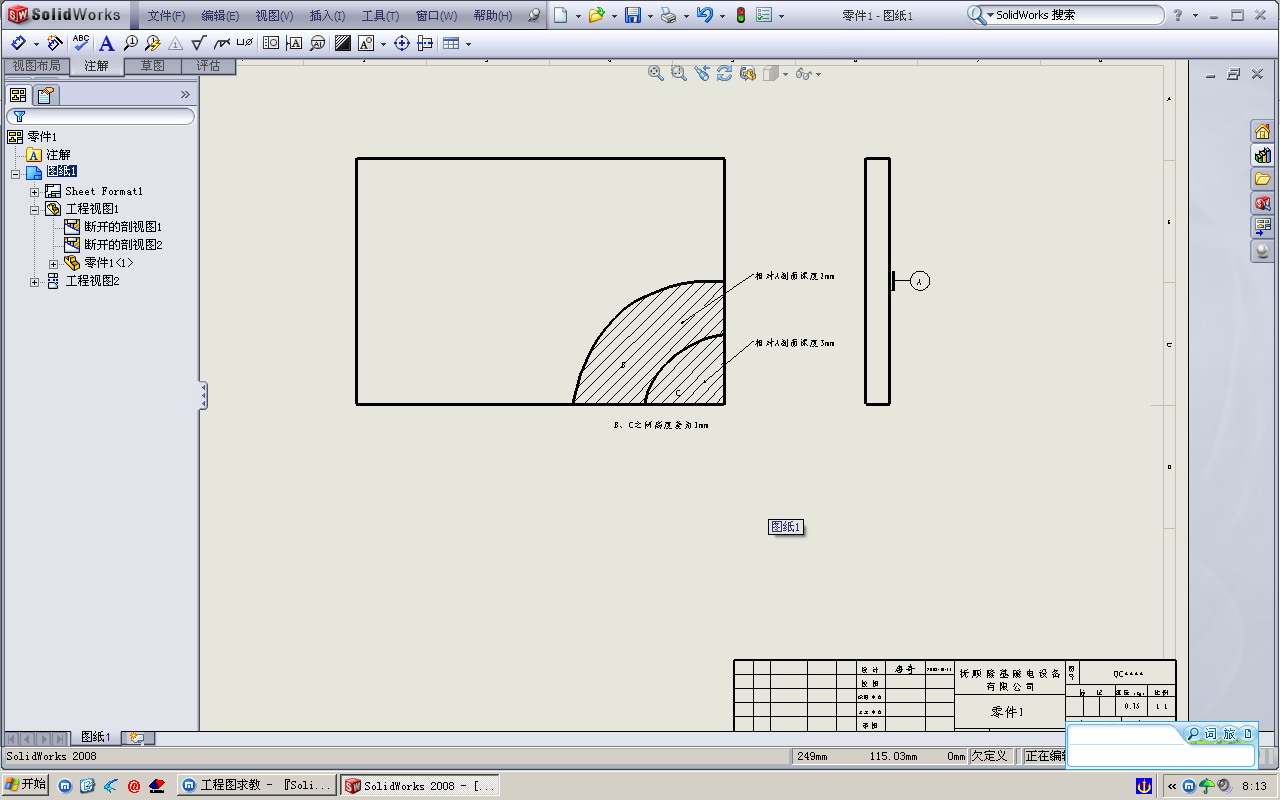

我发一个我作的简单图给你看吧！

下边的ZIP是原文件

zxcv666 · 发表于 2008-10-11 10:10:39

谢谢可以的

cdssy · 发表于 2008-10-12 22:20:48

感谢各位，这个问题现我自己解决了。二楼的话我整个听不懂，你连什么是“剖中剖”都不知道还搞什么设计呢，谦虚些吧。剖中剖在国标机械制图中用的是很多的，主要用于装配图，也用于较复杂的零件图中。我现做了个简单零件示意一下，希望大家能了解。改天我把做图步骤发上来，也让大家共同提高。

cdssy · 发表于 2008-10-12 22:23:14

谢谢，不过这个问题我自己已解决了，你传来的文件我打不开可能版本不对吧，但还是感谢你
