有人这样出工程图吗？

jnshijin · 发表于 2008-10-8 16:13:17

您需要登录才可以下载或查看，没有帐号？注册

x

在工作中有人这样出过图吗？

hbwalter · 发表于 2008-10-8 16:15:51

按国标是不行的，但这应该是方向

sunshuihan · 发表于 2008-10-9 11:39:44

楼主的这个零件好像是《SolidWorks2007完全自学手册》》上面的例子
出工程图只要记住最基本的要求就好了，不犯低级错误，实用就好！
楼主的这个图要是作为一个示意图就好了，剖面线换种颜色就更直观了！
就像2楼说的做个明细表还是可以的
你说呢！

chenjinbao0720 · 发表于 2008-10-9 11:43:01

总装图是要出的，这样别人加工装配就一目了然，我们都是这么做的

scwangfs · 发表于 2008-10-9 13:12:52

怎么剖出来滴？

wlkr · 发表于 2008-10-9 13:29:21

这个应该叫安装示意图，一般是放在产品包装箱中，方便用户安装维修，及配件选型。一般不能用作生产装配。

ytj9926 · 发表于 2008-10-9 14:19:56

我也想知道是怎么在工程图中剖出来的？等待

csluo · 发表于 2008-10-9 15:42:03

我们装配图就是这样出的

czbl1364 · 发表于 2008-10-9 15:46:23

里面的是水还是空气呀

jl5541dahang · 发表于 2008-10-9 16:52:41

原帖由 csluo 于 2008-10-9 15:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 H3 P( C0 E, ] n) P2 T3 f3 n: ?我们装配图就是这样出的

怎么剖出来的？剖面线不知道怎么加上去？

chrisfan · 发表于 2008-10-9 17:10:00

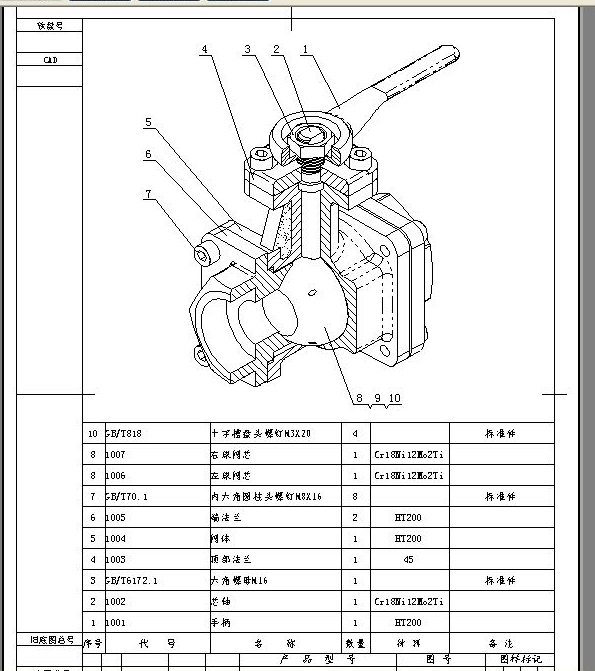

使用断开的剖视图可以生成这样的效果,在剖切时可以选择自动生成剖面线

richardqyli · 发表于 2008-10-9 17:24:28

For assembly drawing, it should be so.

yearbyyear · 发表于 2008-10-9 17:30:09

这个不是很难啊，最简单的方法就是在组装图里面切除实体，不过这样阀球也被切破了
还有就是将需要切除的零部件添加配置，然后在属性里面选择剖开的配置，这样有点麻烦，不过应该就是达到这样的效果
对了，我说的是在SW中
仅是个人观点，请各位指教

thk73 · 发表于 2008-10-9 18:38:55

应该是使用的配置，在切除特征里排除掉阀球也可以实现

mojiayan · 发表于 2008-10-9 18:50:25

便用户安装维修，及配件选型。一般不能用作生产装

jinming227 · 发表于 2008-10-9 19:31:48

出过这样的工程图，但是仅作为参照！二维的工程图目前还是必不可少的

cncq · 发表于 2008-10-9 21:12:05

当然有这样的工程图撒，这个是部装图，所有小的零部件均以此为基础设计，主要反应各个零件的装配关系，不可缺少滴。

xiaoyao6530075 · 发表于 2008-10-9 22:41:06

楼住没有明确说书自己对这图的看法

DINGXQ · 发表于 2008-10-13 17:22:17

零件之间的装配关系一目了然，车间工人是非常喜欢这种形式的装配图，本人觉得三维软件像AUTOCAD那样普及了的话，这种形式的图也会应用广泛的。

力力_dzq · 发表于 2008-10-13 18:11:59

虽然不符合标准，但对于车间一线工人而言，确实更直观，更受欢迎。

ylf1985 · 发表于 2008-10-14 18:46:52

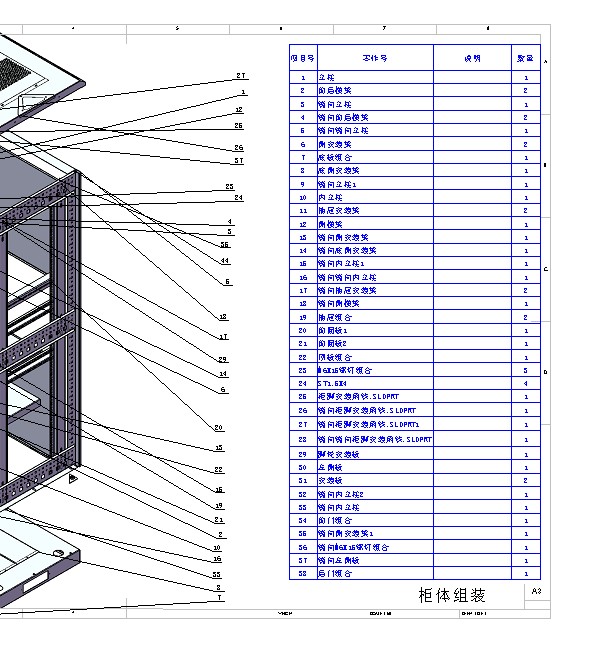

呵呵，LZ，我也是这样做的！作为出图的人来说，我觉得什么标准不是那么特重要，重要的是让其它人也能理解最重要！我支持LZ！
