图片上的螺旋线如何画

胖胖的瘦猴 · 发表于 2008-9-27 16:15:27

您需要登录才可以下载或查看，没有帐号？注册

x

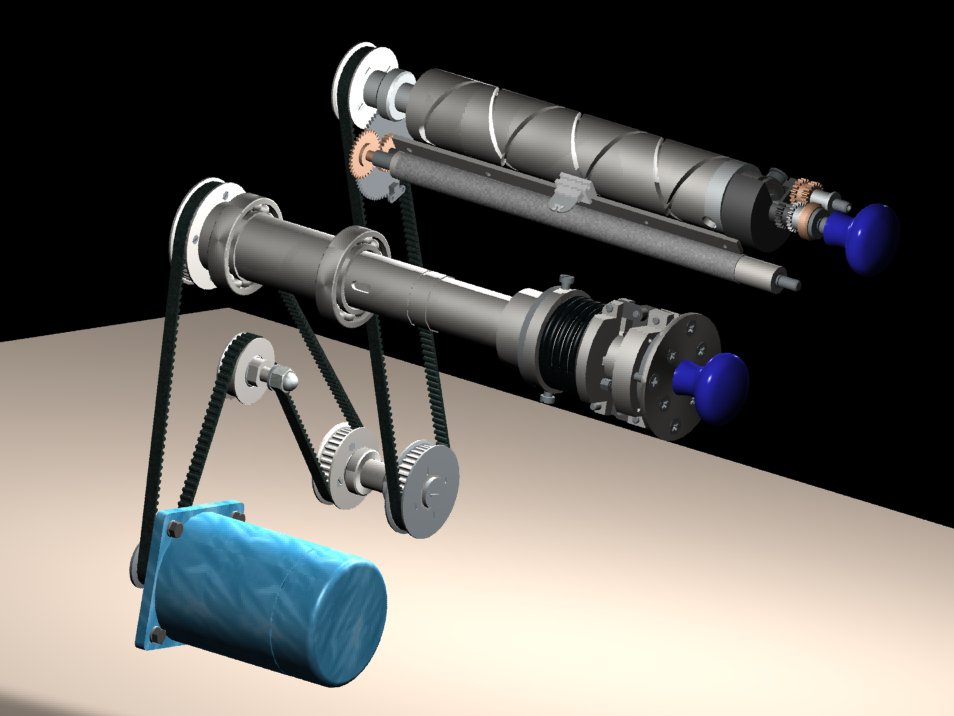

这个是卷绕机内部结构图，我从其它网站找的！上面的螺旋线，是怎么画出来的！

zhaowenzhu · 发表于 2008-9-27 16:18:10

这就是sw中的螺旋线切除吗？

wangjun521 · 发表于 2008-9-28 08:26:15

应该是双螺旋线切出来的吧！

胖胖的瘦猴 · 发表于 2008-9-28 13:54:02

我也想知道如何做出这样的螺旋线！

hahap · 发表于 2008-9-28 14:02:52

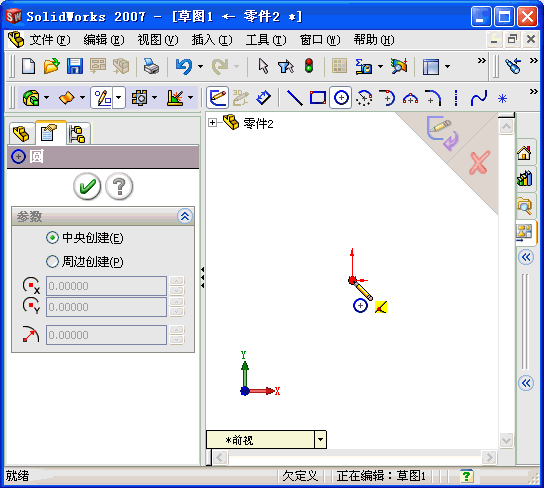

最基本的操作，在新建草图里画圆，插入－－曲线－－螺旋线。
自己设置螺距及圈数、方向，确定即可。

[ 本帖最后由 hahap 于 2008-9-28 14:14 编辑 ]

胖胖的瘦猴 · 发表于 2008-9-29 11:43:29

回复楼上的，这个件是个往复螺杆！轴在转动，有关滑块沿螺旋线往复运动！

hahap · 发表于 2008-9-29 11:51:14

只一个图片看不出你的活动机构来，还有别图不？

胖胖的瘦猴 · 发表于 2008-9-29 12:06:08

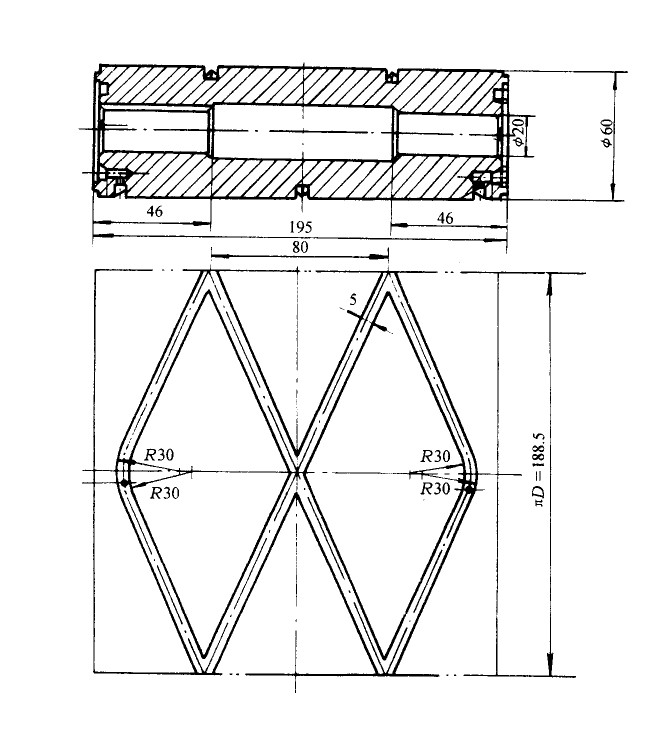

这个图片是往复螺杆展开图！

ayon · 发表于 2008-9-29 12:16:36

先做一个方向再镜像一次就行了吧，或者再做个反方向螺旋切除就可以了吧

cckoy · 发表于 2008-9-29 12:55:35

可以用扫描做出来，只是要调整角度！！
不清楚请发邮件给我owen__chen@163.com

胖胖的瘦猴 · 发表于 2008-9-29 14:12:52

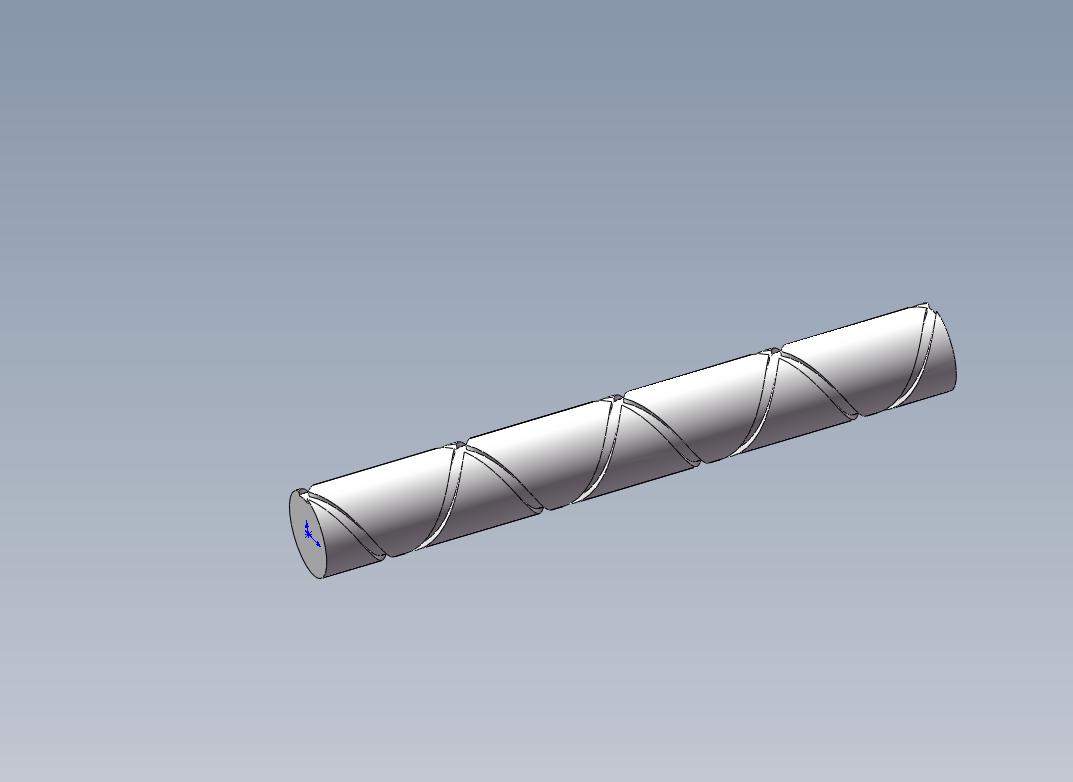

谢谢楼上诸位，以及做出来了，用的插入螺旋线，两次插入螺旋线，分别是顺时针、逆时针！输入螺距、圈数，螺旋线就画出来了！再进行扫描切除，就做出来了

pss0902 · 发表于 2008-9-30 08:11:27

楼主做的那个似是而非，我也想过，用两条首尾相连的螺旋线做轨迹，一条顺时针，一条反时针。但关键的是两条螺旋线首尾相连处是圆光滑过渡的，这点我就不知道怎么弄了~~~楼主和各位大侠想过没有？

kanghaoyang · 发表于 2008-9-30 16:25:45

可以在3D草图中用两条样条线链接就可以吧.....

ahxinny · 发表于 2008-9-30 19:16:06

可惜不会做这个

胖胖的瘦猴 · 发表于 2008-10-5 16:34:31

是存在你所说的问题！

老牛吃嫩草 · 发表于 2008-10-5 16:41:54

同步齿带是怎么画的啊?

YAHUO20032001 · 发表于 2010-2-6 02:29:26

关键是接头的地方，我们厂做都是手工编程序，接头的地方是凑出来的。希望高手能说下展开图怎么画，有了展开图在mastercam中就可以用4轴做了。谢谢1

gxj528 · 发表于 2010-2-6 15:12:58

这是两根螺旋方向相反的螺旋线，在圆柱上的距离是一样的，快到圆柱一端面时有圆柱的半圈长的连接线，所以这个滑块在圆柱一端时圆柱旋转半圈其实滑块是不动的
