SW中不同草图的问题

mzt1984627

本人最近才开始用SW，有些问题想请教各位达人。
9 W: X! ^$ u: |' C7 `$ ]5 D我先做了个实体，然后在实体平面上画草图，用做下一步拉伸或切割的草图。可是草图在实体平面上尺寸非常不好控制，比如画一根直线，我用CAD都是输入尺寸回车就行了，可是SW里面必须先画线再点到线再确定尺寸。。。这非常麻烦。。更麻烦的是，比如我要求线长50。可是画的时候不能输入尺寸，所以画到55了，这样我只有选择直线，再输入50。。。但是其中有个问题，输入50后，直线短是短了，可是不是我要求的那一端短了啊，这个方向不知道有法控制不？请各位解答
还有个问题。。。如我下图
7 u) h+ ~& {  S0 ~! P! [& e比如我在A面画了草图，但是我想以B面为基准确定草图位置，我一般使用自动标注选择后输入尺寸，可是很多时候自动标注捕捉到的是斜线，如果我是想要求B面到A中一点的水平直线距离，自动标注就没法解决
呵呵，机子重装了，没有SW，只好用CAD画了下图，大家见谅哈

mzt1984627

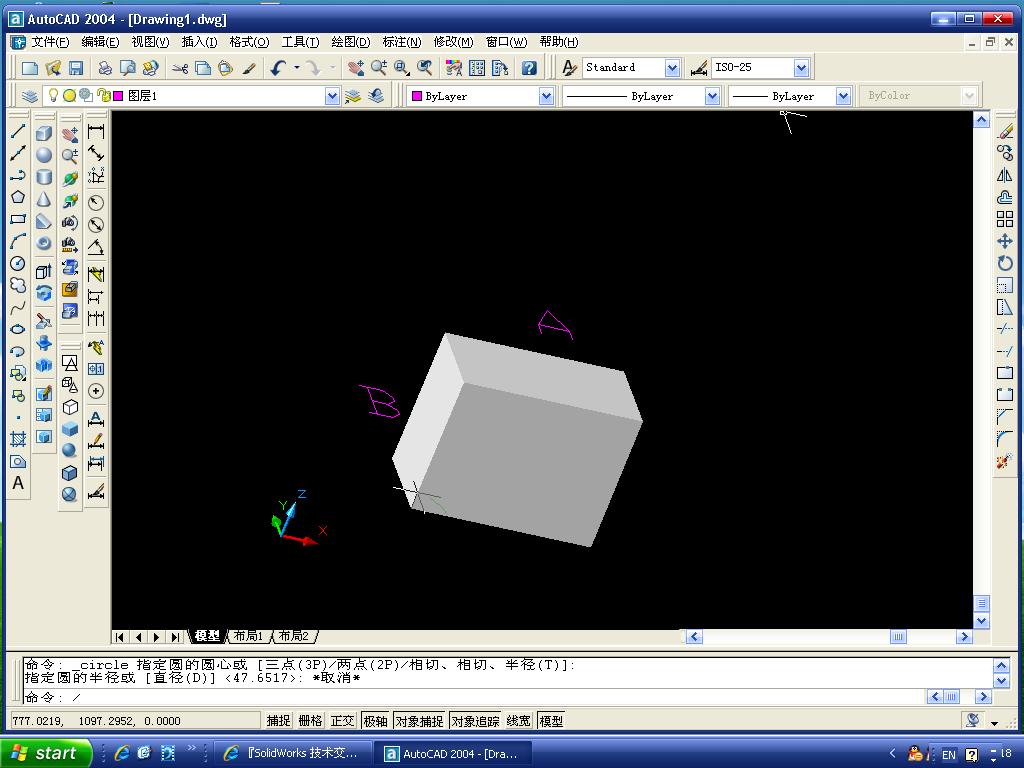

[localimg=400,300]1[/localimg]

mzt1984627

http://file:///C:/Documents%20and%20Settings/Administrator/桌面为什么看不到图呢？我再发次哈

mzt1984627

http://file:///C:/Documents%20and%20Settings/Administrator/桌面

mzt1984627

郁闷，为什么发不了图啊？

suning0127

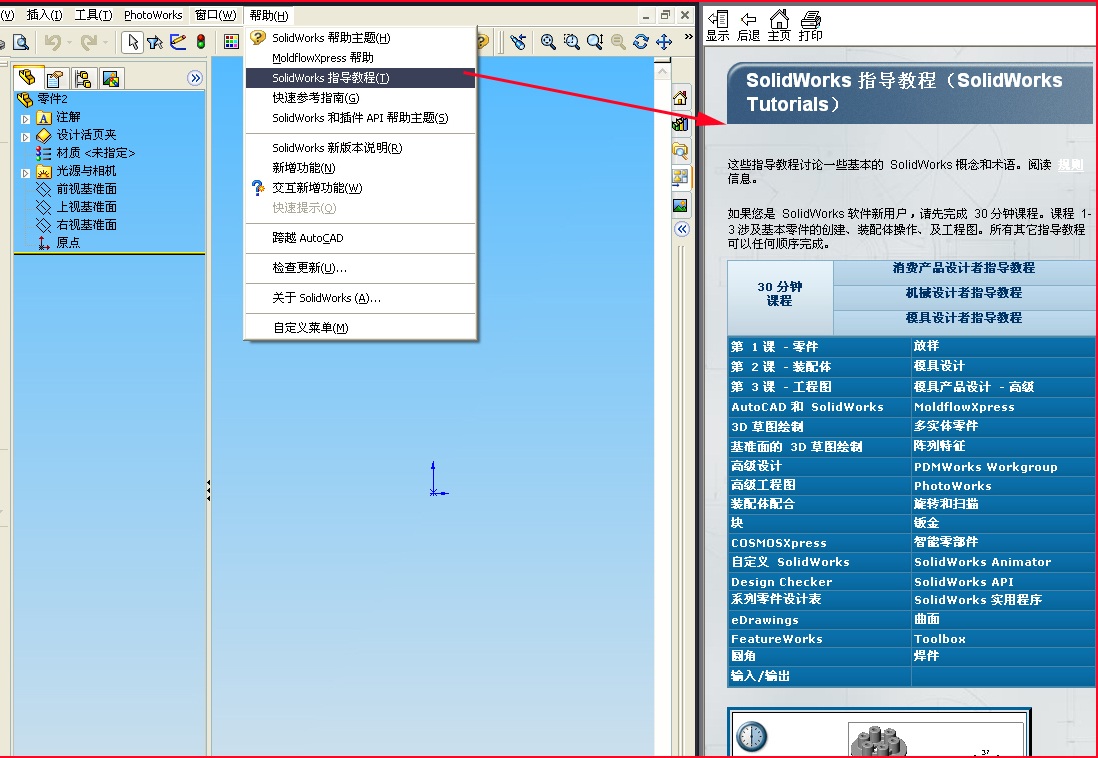

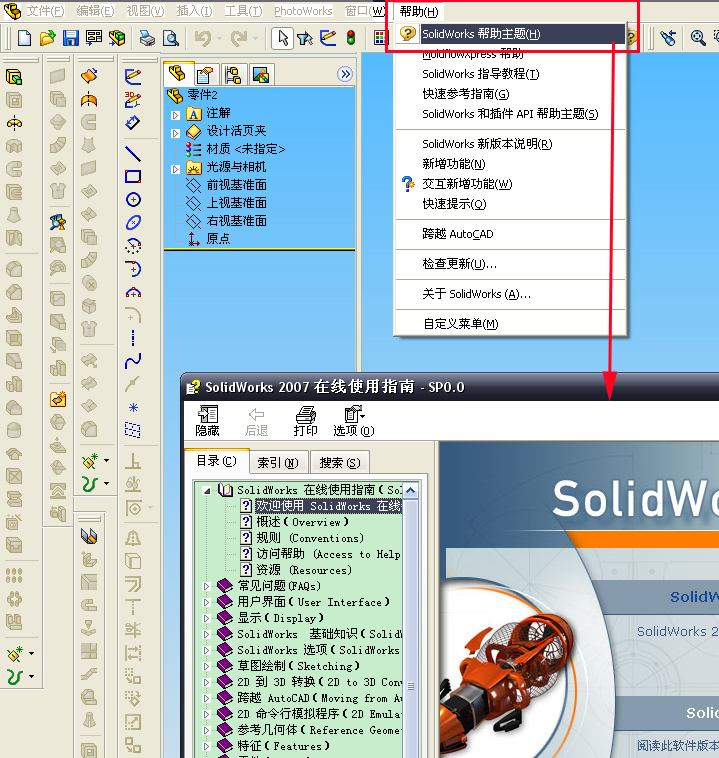

建议楼主好好研究一下SW软件自带的“使用指南”和“指导教程”

mzt1984627

wysir

楼主是绘图习惯的问题
6 U  U$ c; j$ g7 j# g刚刚接触一个新的软件，总会有这种习惯的问题困扰
- H5 ~# {; f: s0 I' v" x+ X习惯以后楼主就会越画越快了，
针对楼主的2个问题，小弟小小建议如下，也是我平时绘图的习惯，供参考：
１、对于补捉不准的问题，建议楼主在绘制草图时，用正视于草图平面来绘制，
8 E! R+ p+ y+ e　　标注尺寸时如果捕捉不准建议放大视图来捕捉
" q; N1 S, p" ]２、对于绘图尺寸长度问题，由于ＳＯＬＩＤＷＯＲＫＳ是参数化尺寸驱动的软件，
　　所以草图画图时一般只追求形体，而不追求尺寸的准确（草图嘛）。所以建议楼主
　　绘图时先将草图基本绘完，注意约束的添加，还有可以使用一些中心辅助线等工具，
0 I! d! o1 c% ~  ^' x1 p3 S& [　　可以减少尺寸标注时的工作量，最后才进行尺寸的标注。

mzt1984627

谢谢各位的经验哈,虽然还是有些地方没清楚,但是还是谢谢大家哈
7 k+ i6 @1 {  f$ j) O6 |5 l再问下各位哈:
& S2 b3 k7 v$ q4 f; ]比如画完直线后在属性管理器去修改，或者标尺寸修改时,我想一根水平直线右端减少10,可是他是左端减少了...不能控制直线缩短时那边方向减少或增加,除非把直线的一端使用条件约束固定,才能控制方向,这样很麻烦啊

ziliangmo

建议楼主画第一个草图时应该捕捉到草图原点，比如你画一条直线，第一个端点在原点，当你修改直线的长度时，那只有第二点动了，你画草图时，首先大概画出你需要的草图，然后标注所有尺寸，完全定义（线条变黑），就ok了。不要在属性里改长度及坐标位置，因为那不是完全定义，随便可以拖走的，一个草图你总得有尺寸要求的，把尺寸标注完整了，就不担心是哪边在动了。

ziliangmo

如果你是在某一个存在的实体的某个平面上绘制草图，你可以参考存在实体上的某些点和边作为基准，直接标出到该点、线的距离就行了，其实sw画图的思路非常简单，画好草图，标注尺寸、定义关系（很多是自动添加，把自动添加几何关系打开），不要随便固定某些图元素，那样无法用尺寸驱动修改，当你熟练了以后，觉得比autocad画二维方便多了，它不用你去算尺寸链，图纸上给出什么尺寸我就标注什么尺寸，而且尺寸修改支持很多运算符

mzt1984627

非常感谢大家，我的很多疑问得到了解决
8 z! q7 g4 K$ Q) `4 q6 }! o最后问一个问题，我自己也猜了下，不知道对不对哈，因为机子没SW了，没法实验

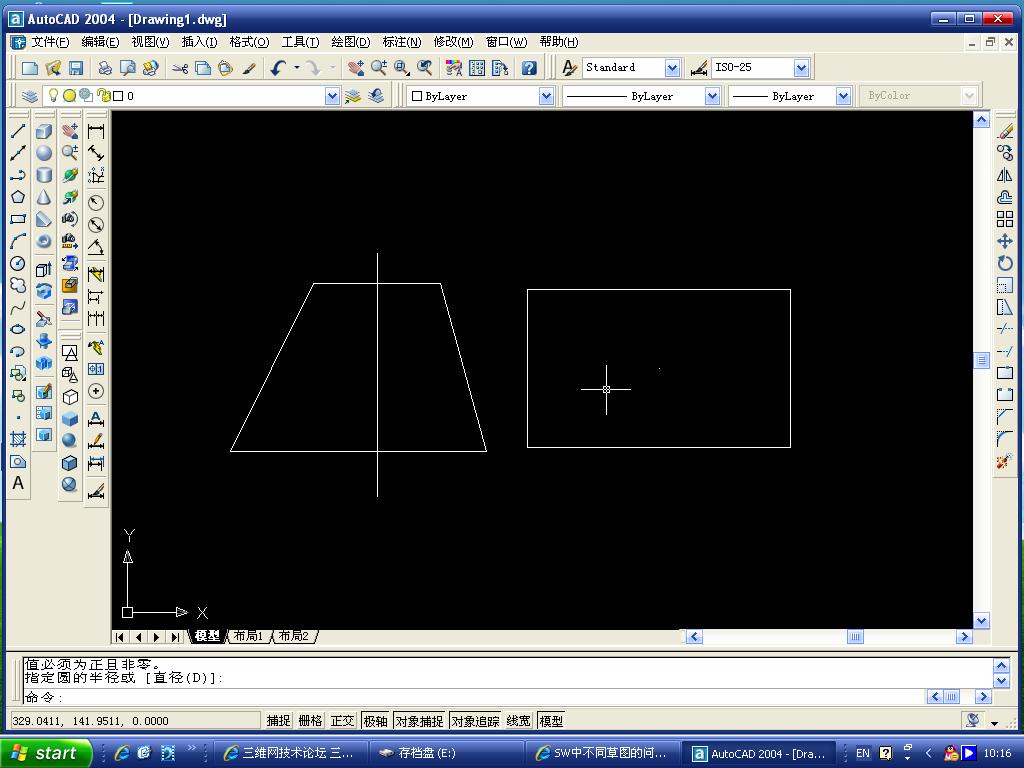

5 \0 l: r# a1 b9 j6 s: E如下2图
- T+ J% `# H6 ?8 T' f3 v左边的梯形我上下2边没有中点对齐，按我以前的方式，就是直接画根线连接上下2边中点，选择定义直线竖直，可是结果是上下2边的尺寸变了，现在听了大家的话，我可以先用尺寸定义上下2边长和高。再拉直线连接2中点，再选择竖直。这样就应该没有问题了吧？不知道各位还有更简单的办法没有哈？
) R( }2 u- U0 x) g; S& S右边的长方形同样的问题。我想要中心的点为长方形的中点，以前也是拉根对角线，然后选择那个点为这根线的中点，可是结果也是各边长度发生变化，现在我还是先用尺寸定义各边长度，再选择点为对角线中点，应该就没有问题了吧？
2 {$ X1 y# N; v3 `& ~大家有更好的办法吗？呵呵，谢谢

mzt1984627

为了感谢大家，我把我珍藏的机械设计手册发上来给大家哈，我新开一个帖子发哈
  a- I$ f7 A" }$ P* a" V就是不知道大家用得上不哈

suning0127

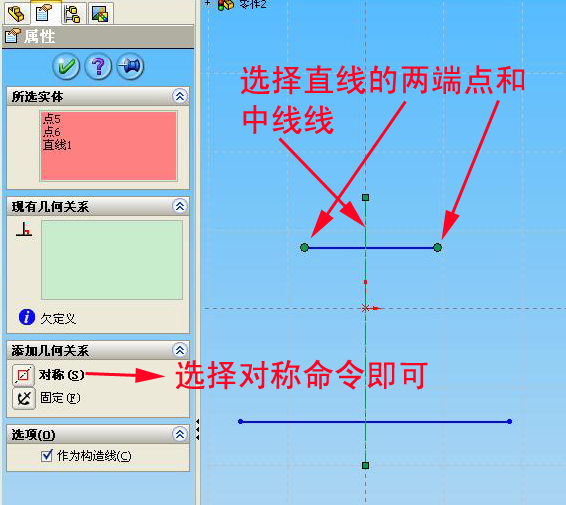

草图几何关系中有个对称命令
