[已解决] 关键匹配点

[复制链接]
发表于 2008-9-25 09:07:33 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
在放样时,遇到了如图对话框,首先不明白什么是关键匹配点,其次,它在放样中起到了什么样的作用.初学,请老鸟们指点.另外,许久以前,我的一个放样问题(关于吊钩)还未解决,放上链接,一同帮助解决.+ Z* X) I- f4 J

$ ^3 I3 g. T7 E$ }http://www.3dportal.cn/discuz/viewthread.php?tid=511205&highlight=%2Bcaojue
" {8 O( P9 T' S/ P3 q. M! Z5 C0 g/ u# ?
[ 本帖最后由 dongchongxiacao 于 2008-11-13 19:14 编辑 ]
 楼主| 发表于 2008-9-25 09:12:15 | 显示全部楼层 来自: 中国浙江杭州
我是在做吊钩放样时遇到的匹配问题,可以的话,联系吊钩说一下
发表于 2008-9-25 09:22:17 | 显示全部楼层 来自: 中国山东潍坊
小贾师傅好像有个放样的教程,提到匹配点,不知在哪儿!
 楼主| 发表于 2008-9-25 11:26:15 | 显示全部楼层 来自: 中国浙江杭州
原帖由 卢玉军 于 2008-9-25 09:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif# x, l3 ~% H$ U) X
小贾师傅好像有个放样的教程,提到匹配点,不知在哪儿!

0 b: g! l: z8 _/ H: x8 j$ l' ?
4 |6 `6 I1 \1 q3 w; @是吗?!!那么就请小贾师傅出来指点一下吧,贴个路径。。。。
0 I) Z& o1 s1 s) ^1 h5 y
" j6 @6 j. d6 p/ |这个吊钩的问题我还是解决不了。。。
 楼主| 发表于 2008-9-26 10:14:26 | 显示全部楼层 来自: 中国浙江杭州
等待中。。。。。。。。
发表于 2008-9-26 19:27:17 | 显示全部楼层 来自: 中国浙江宁波

回复 5# caojue 的帖子

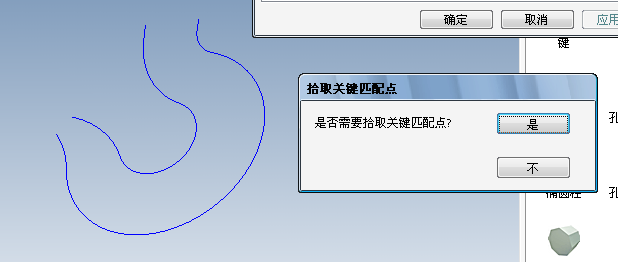

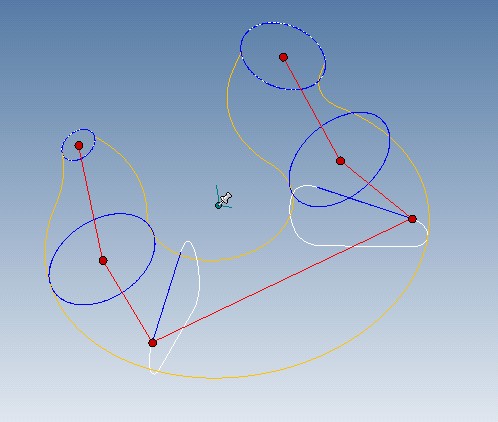

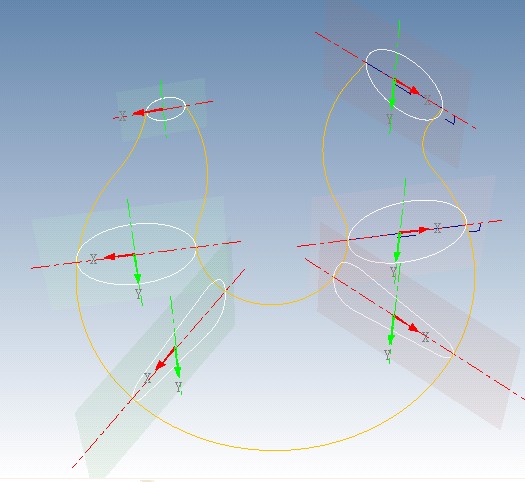

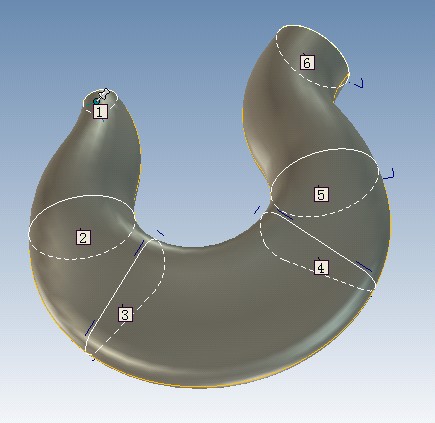

关于匹配点就是下面图片中的123456截面中的某一个点,如果这几个点不在同一条线上生成的实体就会发生扭曲变形,严重时不能生成实体。为了更详细的了解匹配点的作用,我们可以用另一种放养的方式看看,你可以看第三张图片中的红色连接线,其中园形截面的匹配点在中心,而椭圆形的匹配点却在边缘,这样就不能生成实体了,明白了吗?生成实体时你可以不显示匹配点同样可以生成实体。你的线架不能成功的主要原因是你的两维截面图中的1、2、3个截面绘制有问题,看看第二个图片就知道了,其中的坐标原点中的红色和绿色(X-Y轴)箭头必须是同一方向。图片中的实体就是有你的线架做的,我只是修改了一下1、2、3个截面而已,就可以生成吊钩。
$ _7 y: c; M# @, E, o1 d% W/ q, L9 ^4 T/ C% ~0 g4 ~
[ 本帖最后由 dongchongxiacao 于 2008-9-30 19:47 编辑 ]

吊钩修改教程.part01.rar

1.91 MB, 下载次数: 28

吊钩修改教程.part02.rar

801.27 KB, 下载次数: 22

吊钩框架.rar

368.63 KB, 下载次数: 24

评分

参与人数 1三维币 +8 收起 理由
★新手★ + 8 应助

查看全部评分

 楼主| 发表于 2008-9-26 22:24:17 | 显示全部楼层 来自: 中国浙江杭州
冬虫夏草:你太强了!!首先,非常感谢你的指点。一个许久前的问题终于解决了!!呵呵,你说的没错,红色的X轴必须同向,而且我试了,绿色的Y轴也必须同向,这样才能保证实体不扭曲(我估计这些是因为软件算法上的关系吧)。但是,在放样过程中,询问是否匹配点时,我选择的否,实体同样成功了。在吊钩的问题上匹配点好像并不是那么的重要(或者说在这个实体中没体现出匹配点的作用),所以,我还是不明白匹配点的最终目的。希望可以举例再次说明,呵呵,谁让我不才呢。
. r, U9 z6 R* R
. n9 F7 e- V. D2 R[ 本帖最后由 caojue 于 2008-9-26 22:25 编辑 ]
 楼主| 发表于 2008-9-26 22:36:11 | 显示全部楼层 来自: 中国浙江杭州

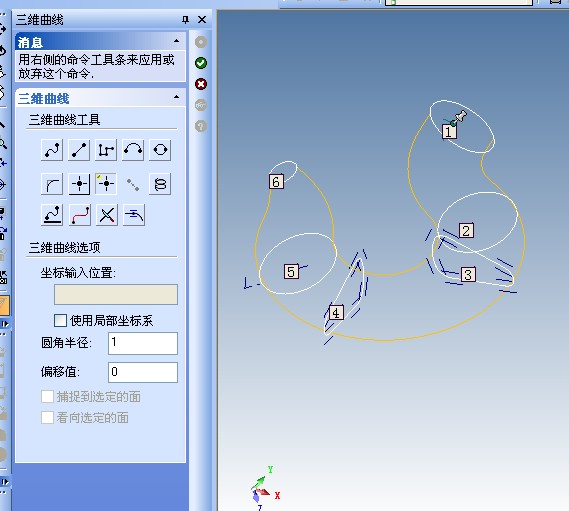

另外,如果我没理解错你的意思的话(不知是否有误,请指正),匹配点是让你选择草图截面上的一个点作为该截面图形的匹配点(比如,圆默认的匹配点是在圆心,那么我可以通过选择,将匹配点指定在四分之一圆处),以使不同截面之间的匹配点连线在同一侧。但是,在询问是否匹配点时,我选择是,却出现了如图的画面,出来了三维线的编辑??!觉得很奇怪。。。希望可以帮我解释一下。

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 技术讨论

查看全部评分

发表于 2008-9-27 07:56:53 | 显示全部楼层 来自: 中国山东潍坊
原帖由 caojue 于 2008-9-26 22:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- z$ F1 n. f  ]这样才能保证实体不扭曲(我估计这些是因为软件算法上的关系 ...
- E5 `2 V" q9 m1 [
9 v0 y% \% W. l7 f8 h: v! V$ N( t
6 p$ V# ~4 S9 E; d. z$ v( P
我发现也是这样,其实这是CAXA软件曲面的一个软肋,UG软件的曲面就没有这些限制,CAXA软件曲线的方向,拾取位置对曲面影响很大,造成新手对CAXA曲面怨言很多。但软件算法,核心技术上国内跟国外的差距太大,一时很难改变!
发表于 2008-9-27 08:42:22 | 显示全部楼层 来自: 中国浙江宁波
原帖由 卢玉军 于 2008-9-27 07:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 k$ F/ A; O& G) G% [

& l: L. c9 Z& G
$ e1 D' u4 L9 r+ ?  d3 u  C" F* s: u
; ?- N4 \9 n0 K# H, e$ t我发现也是这样,其实这是CAXA软件曲面的一个软肋,UG软件的曲面就没有这些限制,CAXA软件曲线的方向,拾取位置对曲面影响很大,造成新手对CAXA曲面怨言很多。但软件算法,核心技术上国内跟国外的差距太大,一时 ...
) I; v$ V/ p. t. y! M( F5 v# L
实体软件确实有不少地方需要改进啊,特别是做曲面是拾取位置匹配点的选择稍有不慎就会造成失败。
发表于 2008-9-27 11:01:37 | 显示全部楼层 来自: 中国浙江宁波

回复 8# caojue 的帖子

匹配点在吊钩中并不是没有作用,而是在这种图形中系统在运算时默认点是正确的。提示显示匹配点时如果你选是,那么他就会显示匹配点的位置,当你感觉匹配点不对时你可以从新选择,而选择否,软件就会直接生成实体,如果不能成功或者变形你就不知道是哪一个匹配点有问题了。

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 技术讨论

查看全部评分

发表于 2008-9-28 08:40:00 | 显示全部楼层 来自: 中国山东烟台
冬虫夏草师傅的软件版本太高了,我用2008的打不开
发表于 2008-9-28 08:48:12 | 显示全部楼层 来自: 中国山东烟台
冬虫夏草师傅能不能把吊钩的框架绘制过程做成视频教程啊,我研究了半天也不知道是用什么方法画出来的,。有知道的说一下过程也可以,在这先谢谢各位大侠了。
 楼主| 发表于 2008-9-30 02:08:29 | 显示全部楼层 来自: 中国浙江杭州
在使用CAXA的时候经常遇到些问题,比如第一次生成成功,但第二次又失败了,我觉得这应该是跟选取什么的有关,但是,往往象我这样的新手是发现不了问题出现在哪里,感觉画法都对,和一些教程的都一样,但是就出不来实体。象截面绘制的方向问题,要不是冬虫夏草告知,我还不知要什么时候发现呢,这种细节往往很难发现。
 楼主| 发表于 2008-9-30 02:22:43 | 显示全部楼层 来自: 中国浙江杭州
原帖由 dongchongxiacao 于 2008-9-27 11:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif, W& K+ I2 x+ o+ h+ D2 r) B# ~. Z
匹配点在吊钩中并不是没有作用,而是在这种图形中系统在运算时默认点是正确的。提示显示匹配点时如果你选是,那么他就会显示匹配点的位置,当你感觉匹配点不对时你可以从新选择,而选择否,软件就会直接生成实体,如 ...
0 R  x  o( }) G6 x' k
  Q) m6 ~+ i8 |% l7 O  V
当我在选择是之后,就出现了8楼的贴图,似乎并没有你说的显示匹配点,只显示了截面的编号,而且也无法更改匹配点,在左面出现了三维线绘制的对话框,真不知是干什么用的。另外,关于匹配点,我还是很不清楚,不知是干什么用的,不知如何影响实体,不知如何控制它。所以,希望可以贴上例子,结合实际,详细的讲解一下匹配点的问题。
发表于 2008-9-30 10:25:45 | 显示全部楼层 来自: 中国浙江宁波

回复 15# caojue 的帖子

相信你看看下面的视频就知道匹配点的作用了。
* n+ ]5 B3 x* n# e" Q8 x# ?3 `6 \1 V; _7 N: `0 N5 i2 y
[ 本帖最后由 dongchongxiacao 于 2008-9-30 11:49 编辑 ]

匹配点视频.part1.rar

1.91 MB, 下载次数: 24

匹配点视频.part2.rar

570.29 KB, 下载次数: 23

 楼主| 发表于 2008-9-30 17:50:15 | 显示全部楼层 来自: 中国浙江杭州

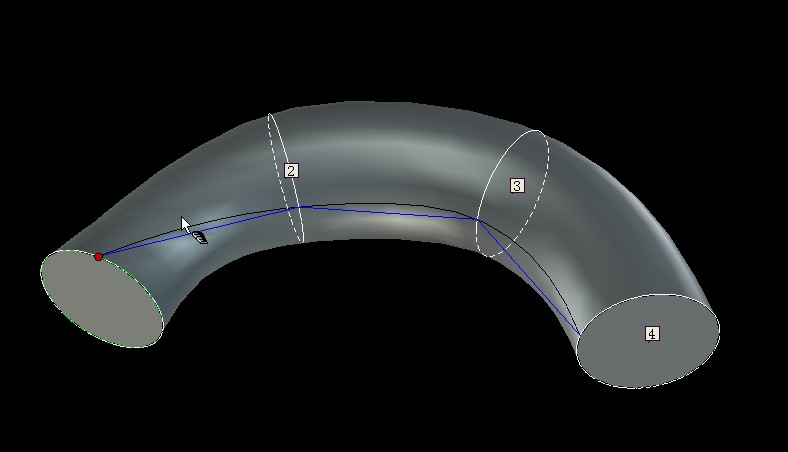

在看了视频后,有些启发,觉得一个放样操作不仅受匹配点的影响,还受截面的相对位置(即楼上所说的X,Y轴的相对位置),在默认情况下,软件会自动的指定匹配点,即视频中的蓝线,通过编辑可以重新定位,得到理想中的效果。
5 u" i% J+ z8 u" v3 l3 l  K' B5 u+ y) o
[ 本帖最后由 caojue 于 2008-9-30 18:36 编辑 ]
发表于 2008-9-30 20:22:23 | 显示全部楼层 来自: 中国浙江宁波

回复 13# lxy528 的帖子

为了减小视屏容量,我帮你做了一个简单的视屏,做法倒是一样的。* l! E2 r* D* a, T- p9 X, [
% B+ i# T  \2 [/ g* k7 |
[ 本帖最后由 dongchongxiacao 于 2008-9-30 20:23 编辑 ]

线架生成视屏.part01.rar

1.91 MB, 下载次数: 25

线架生成视屏.part02.rar

536.5 KB, 下载次数: 18

发表于 2008-11-12 21:30:47 | 显示全部楼层 来自: 中国浙江杭州
还是不够理解,当我在右击修改——编辑匹配点时,我无法看到匹配点。更别说编辑了。
发表于 2008-11-12 21:49:21 | 显示全部楼层 来自: 中国浙江宁波
原帖由 nuohan 于 2008-11-12 21:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif* v' E! E& Z4 {8 _
还是不够理解,当我在右击修改——编辑匹配点时,我无法看到匹配点。更别说编辑了。
8 G' _1 G- [- ~" B2 o  {/ x
关键还是你没有看透彻,选择编辑匹配点后,就会出现几个截面,同时会出现截面数,1-2-3.。。。。等,这时你再单击1-2-3某一个点,又会出现一个红点,点击红点按住鼠标就可用随意移动了。
