转子线圈绕组如何画才能逼真

pjtl

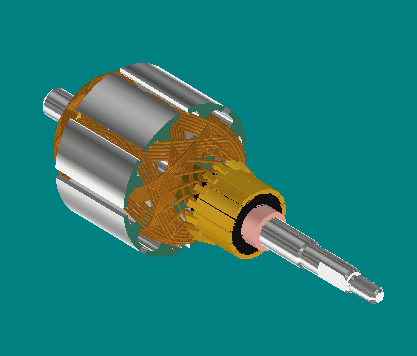

初学CAXA实体菜鸟一只，线圈绕组不知怎么画，也就只好将就了这个样子了。求助高手们给我指点一下，谢谢。

boweiwxj

你画的已经很不错了，怎么画的能不能搞个教程翱瞻

pjtl

教程我可搞不来。
: f  Z8 L( P  t/ n, @. y( o绕组本应该是规则缠绕，里外大小不一致而且对侧对称。
# `- L' B7 J, n8 \' Q4 K我先是用三D曲线绕在转子片上，然后扫描成型，再向一侧复制数根，最后将这一组线用圆形阵列完成的。
