CAXA实体透视问题

caojue · 发表于 2008-8-28 18:17:44

您需要登录才可以下载或查看，没有帐号？注册

x

CAXA实体中，可以将实体变的透明，以至于显示内部结构吗，如有请指教

七十二变 · 发表于 2008-8-28 19:32:15

楼主可在零件或智能图素编辑状态下，点击右键再选择智能渲染将外壳透明化。

caojue · 发表于 2008-8-29 09:35:27

谢谢拉，试试先！！！

caojue · 发表于 2008-8-29 09:50:53

原帖由 七十二变 于 2008-8-28 19:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif- u+ Q( q. Y& b% P2 z6 I% V
楼主可在零件或智能图素编辑状态下，点击右键再选择智能渲染将外壳透明化。

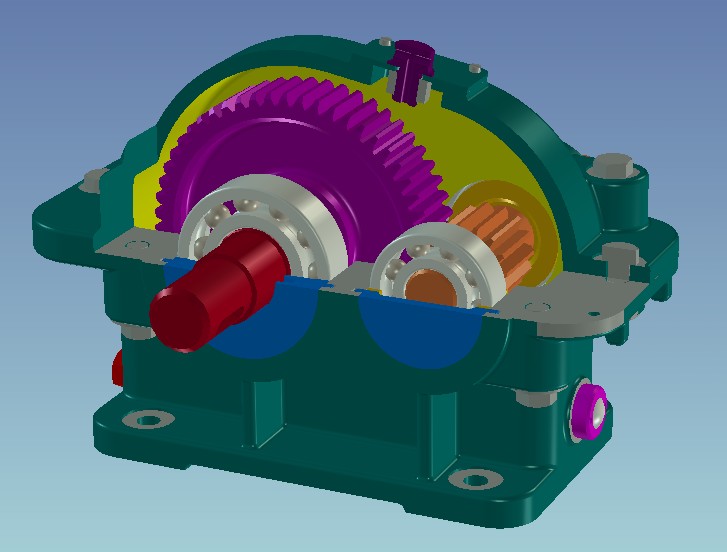

非常不错的效果，但是，我是在智能渲染—》透明度选项卡，改变透明度出来的效果，不知你说的是否这样操作

dongchongxiacao · 发表于 2008-8-29 13:02:33

版本不一样，用法稍有区别而已。
如果你是一个大型装配最好拖入一个孔类的图素，切掉一外壳的部分，这样更好些。如果你加大了透明度哪么整个零件已就看不见了。

[ 本帖最后由 dongchongxiacao 于 2008-8-29 13:06 编辑 ]

caojue · 发表于 2008-8-29 13:08:27

切掉一部分不可以，我要展示的就是有内部结构的整体。透明度不可以太大，我感觉60左右不错，太大了就看不见了。希望大家可以讨论别的更多的方法，这种表达真是非常的不错，效果很好

pjtl · 发表于 2008-9-4 21:59:23

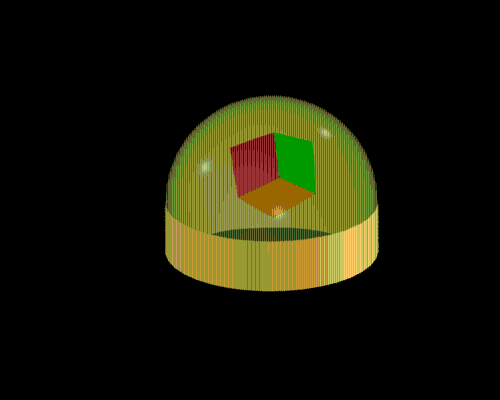

外壳可以在表面光泽中的“绿色玻璃”，既透明又有外形。
我做了个动画你看看效果如何？

[ 本帖最后由 pjtl 于 2008-9-4 22:04 编辑 ]
