无满意答案，关闭: 关于"隔爆"的结构设计

jjyy_li

<FONT size=3><FONT color=darkgreen>各位大侠,本人最近设计一个产品的结构，要求有隔爆功能。但之前最这样面了解甚少，虽然找到一些相关标准，但一时半会而也找不到比较明确的设计指导资料，特来向各位请教：</FONT></FONT>
<UL type=1>
<LI><FONT size=3><FONT color=red>隔爆等级是怎么规定的？</FONT></FONT>
6 U" Q7 A* O0 A5 N<LI><FONT size=3><FONT color=red>拟采用铝合金外壳，容积大约为0.8升，请大家推荐一些铝合金材料并作一些对比和解释。</FONT></FONT>
<LI><FONT size=3><FONT color=red>按照经验，外壳壁厚应取多厚？</FONT></FONT>
8 j/ g$ ~. s% |1 y( |, V<LI><FONT size=3><FONT color=red>有四根电缆引出（弱电），该电缆与外壳连接采用什么样的结构方式？最好能给在下画个简单的结构示意图。</FONT></FONT>
4 N( O7 M4 f1 k) }5 c<LI><FONT size=3><FONT color=red>还有哪些注意事项？</FONT></FONT></LI></UL><FONT size=3><FONT color=darkgreen>请大家畅所欲言，我好认真学习一下。多谢拉。。</FONT></FONT> <FONT size=3><FONT color=#006400>这是该产品初步设计方案：</FONT></FONT>

jjyy_li

一整天了,没有人理睬啊.这个问题很难吗，
特此悬赏, 谁的回答比较完整，令人信服，在下奉送30swb

千军一将

给几个图片！！！！！！！！！！！！！！！1

jjyy_li

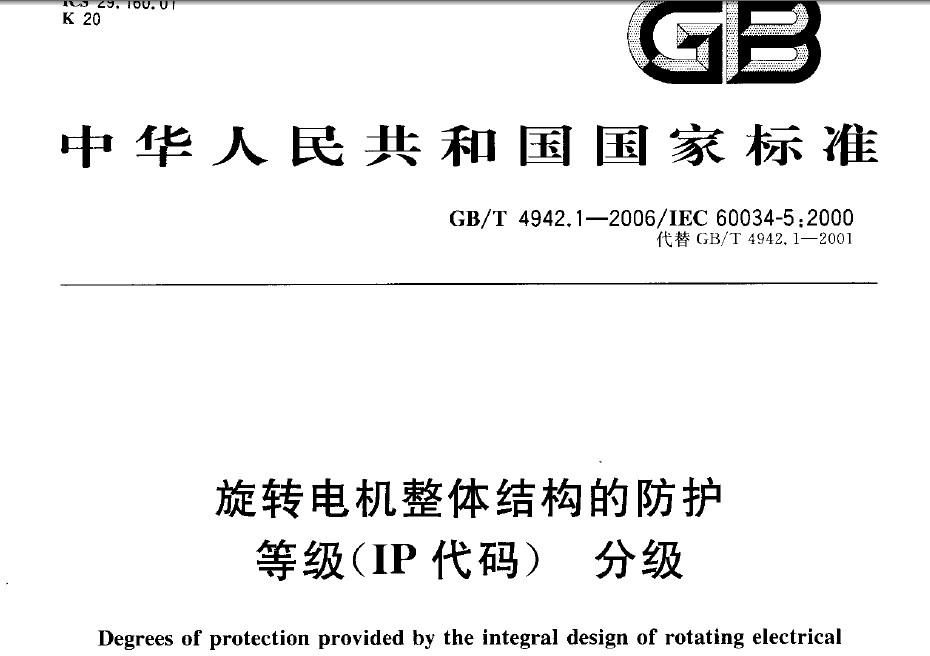

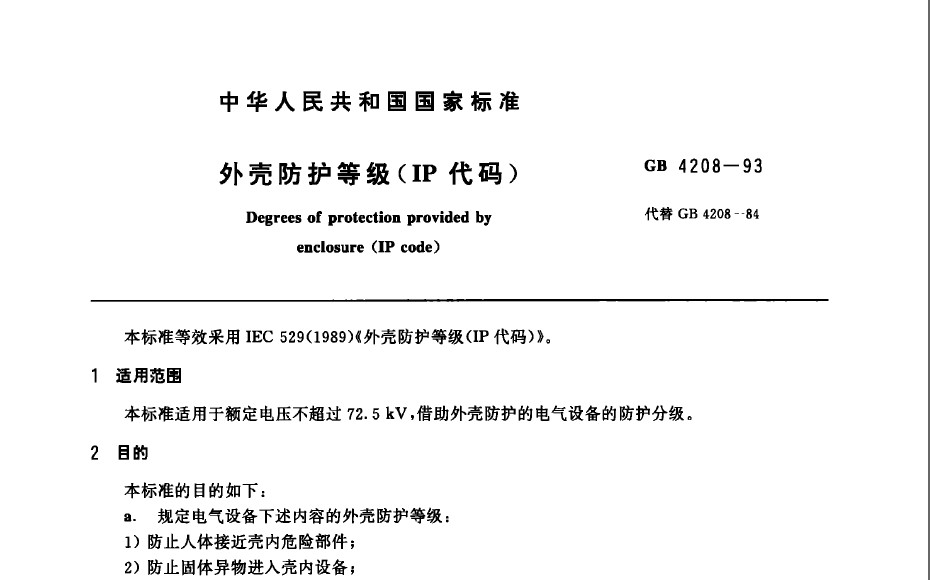

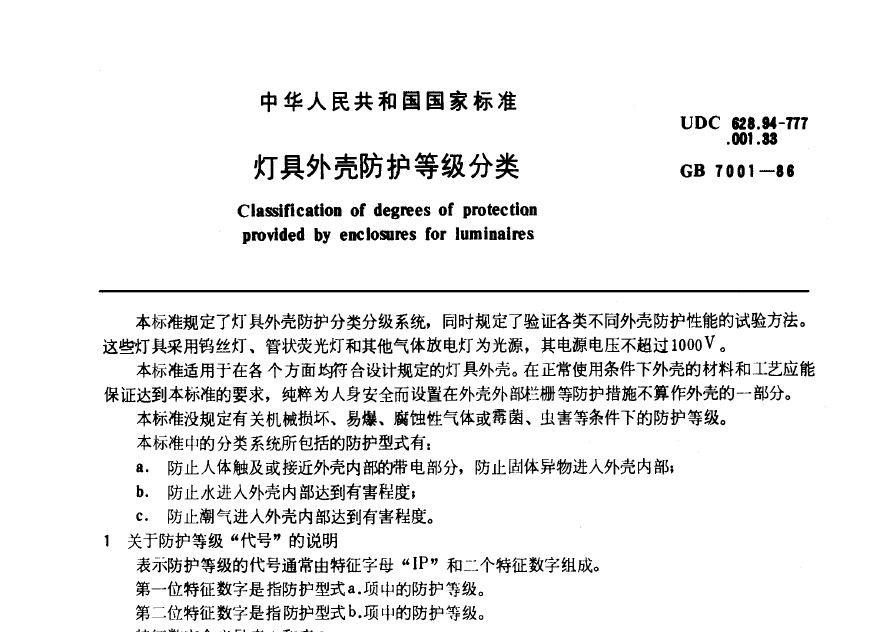

IP防护等级根防暴不是一回事儿。防暴要求远高于ip防护。ip防的是水和灰尘，防暴防的是气体爆炸。
0 j( r# A! q4 d楼上虽然不是我想要的，但还是谢谢你

[ 本帖最后由 jjyy_li 于 2008-8-28 21:39 编辑 ]

网络菜鸟

隔爆是防暴措施中的一个措施(我们所常说的等级是防暴的等级)：
# g6 t& p% J) E5 U. J: F隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
增安型电气设备（e）：正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施，提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备。
本质安全型电气设备（i）：在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。
6 }3 b& u; P7 `4 s+ r- ]无火花型电气设备（n）：在正常运行条件下不产生电弧或火花，也不产生能够点燃周围爆炸性混合物的高温表面或灼热点，且一般不会发生有点燃作用的故障的电气设备。
防爆特殊型（s）：电气设备或部件采用GB3836-83未包括的防爆型式时，由主管部门制订暂行规定。送劳动人事部备案，并经指定的鉴定单位检验后，按特殊电气设备"s"型处置。
( z/ c9 r' v0 i" ]0 K* d3 I所以楼主要做的是“采取隔爆的手段确保设备达到防暴的目的”
因此，你首先应当对防爆的基本知识有所了解：不同的电器防爆手段适用于不同的区域。

爆炸危险区域 * B4 z8 n( b& D: Y& m* h/ `0 P	适用的防护型式 电气设备类型 # b( V5 ?7 w9 P/ t	符号 1 R0 I+ G" |: [# \! t: x
0区 ) a( c& Y, H9 w( X* S' a$ I	1、本质安全型（ia级）	ia
- u) r) R% l$ F* b& P4 w	2、其他特别为0区设计的电气设备（特殊型） 4 K# G. S* S# B3 ~1 D' {7 t0 |	s ! u7 o8 V, v0 E$ U2 Y
	1、适用于0区的防护类型 6 r. d5 b; `! @. t, R	$ H, c, f& g, ?: K2 k
% B1 Z1 A1 W8 P	2、隔爆型	d " S/ @# v% r$ \
	3、增安型 7 ~' u" t0 F( H3 Y. V2 B6 t5 s	e - t% e$ G4 @% h! E8 ~
1区	4、本质安全型 % s: _9 T6 I/ x( @! y& ?	ib : W0 p7 U3 N, D. c6 l7 Z& H' Z5 J* _
2 w; O) @2 s5 y' Z, ]/ H, S9 ^	5、充油型 3 q: |! j3 s3 h4 A% Y	o
1 a$ G# X9 b$ V" O	6、正压型 / {+ m0 _& D: i* s	p
	7、充砂型	q
2区 * y5 j  b- t4 k" u  r5 X& U	1、适用于0区或1区的防护类型 6 ~& e( }  m9 j+ P# ]3 E	; `! |8 z. t0 W+ v. n# ?: B0 e( R
	2、无火花型	n

" A3 j3 X) r# c. B# g  }对于隔爆来讲，其本质是确保你那个小盒子里面的电器部分及时产生火花也不会发生意外：手段是确保外部的危险气体向里面的渗透量所引燃的爆炸不会传递到外面或者外面的爆炸不会传递到里面。因此，你必须确保你那个小盒子的强度。而材料的厚度与结构/体积/材料等诸多因素相关，需要用Ansys手段建模然后进行核算。制造出样品后在经过试验的考核。然后到相关的部门进行试验，最后取证。
; S% |4 I) ]) L1 d如果你们单位没有设计资质作了也是白做。如果有，这套程序你们应当很清楚，也会有相应的试验程序。目前多数厂家是通过测绘确定厚度然后再用试验进行检验。厚度不是看了你的图就可以说出来的。
! |: r! p$ c. w! m+ ~2 x+ W至于接线的结构建议如果没有设计和制造经验通过市购完成，市场上很多的。
6 h# s: `6 z5 Q* Y1 l$ K其他需要注意的很多：比如做完试验一定先关电源在打开你的小盒子，是细节，但因此造成的伤亡很多！
所以：一定要细致，与一个有经验的老同事合作是明智的选择！
/ H& S& w: n7 U9 N% n最后一点：你的小猫很可爱！
$ U  p* F7 Q8 u' h. G: W8 y/ H

" }+ e; v# f" \, J( }1 Q[ 本帖最后由 网络菜鸟 于 2008-8-28 20:41 编辑 ]

jjyy_li

多谢楼上的 辛苦了。这30三维币钱给你吧。但是你没有社区银行的账户，我没把法把钱给你，去开一个把。

另外，还有了解“隔爆”的朋友吗，真希望有设计过类似产品的朋友，直接把实实在在的经验分享一下，比如说依据我的结构样式，要满足ExdII CT6 防暴等级，选用。。。的铝合金材料，最小壁厚。。毫米，出线口结构方式可以参考下面得到结构图：。。。。（示意图）。。，亦可以买。。。型号的。。。产品来代替。。。。，链接如下：。。。。此外还有密封的注意事项。。。。。
6 e- f! q( c1 [+ @6 u
: \. H  r" F: ]- M, ~4 M% T# H坚决谢绝说教，比如教我用什么软件，看什么标准阿，找什么有经验的人学习啦什么的，这些我在google能搜出几万条。
悬赏依然有效，并增加至50三维币。
7 x  W  }( r7 \4 I; W
' {! W/ K7 T1 w3 C/ }[ 本帖最后由 jjyy_li 于 2008-8-28 22:30 编辑 ]

plc

供参考：
    1、设计可参考煤矿井下使用的电器结构
    2、防爆面要有一定宽度和良好的接触
6 R! Y9 l4 t5 i) K3 i    3、防爆面的闭合不用螺纹结构，而是像高压锅那样的扣合，不同之处在于高压锅在结合面上有密封圈，而防爆电器的结合面无密封材料，完全靠金属表面良好的接触实现密封，现场有时会涂些密封胶（楼主的柱面隔爆可行）
8 }. \7 d: P/ y/ i3 T    4、进出线端同样要求严格
1 C& F) i. n5 C6 n    5、如经常拆卸则铝质外壳恐不合适：硬度低，结合面易磨损或磕碰受损
! H# G) E) j! F    6、外壳的厚度不考虑防爆，绝不能让易爆气体进入到电器内部，这是目的。不要设想易爆气体在电器内部引爆。
' m2 z9 C- g% L, A: y" h$ x1 _+ T    7、防爆就是隔爆，将工作中可能产生电火花的电气部分和易燃易爆气体隔绝
. B9 \! b" I4 l7 C6 I
[ 本帖最后由 plc 于 2008-8-28 23:46 编辑 ]

mixin

搂主首先要明确设计的产品使用的环境场合来确定防爆等级，根据等级来确定产品的壳体强度，有了强度就可以选择材料及厚度。电缆引出有标准的防爆接头可以选择，也可以自己设计。

网络菜鸟

原帖由 jjyy_li 于 2008-8-28 22:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
多谢楼上的 辛苦了。这30三维币钱给你吧。但是你没有社区银行的账户，我没把法把钱给你，去开一个把。

另外，还有了解“隔爆”的朋友吗，真希望有设计过类似产品的朋友，直接把实实在在的经验分享一下， ...

; K4 n  G1 K8 R. K$ K
抱歉，俺是新手。都不知道要有银行账户，现在去开！
PS：搞防暴还有一个最重要也最让不少新人反感的经验，“一切设计要向保险方向靠拢。”很保守，但很现实。因为责任重大。所以，试验不能士瞻

网络菜鸟

楼主，版主。我是不是得到了两份奖金呀？请版主查一查！谢谢。如果多了，麻烦版主帮我还给他，或者短信给我，告诉我该怎样还，最好还能告诉我怎样查 。俺是新手，查一查我的帖子就可以看出来。注册虽早，但这些天才开始发帖，好多事情都不明白。光因为发错被删的帖子就十多个！谢谢！添麻烦了。抱歉！
