管道与管道相交遇到的问题！

dorris_zhang · 发表于 2008-8-27 16:20:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我知道这个问题很菜，但是本人的水平确实不高，还是希望能有人给指点一下
我用的是5.0在做管道相交时，去不掉一个管内突出的另一个管，希望高手能给指点一下，
用什么命令比较好，我用过剪掉，但是他说不行说不能分成多个实体，想自动延伸过去，但是说也不行
不知道应该怎么画，主要问题见下图！

dorris_zhang · 发表于 2008-8-28 09:10:51

没人回答，自己顶！
如果有别的方法能够完成管道相交的绘制也可以的，还是希望有人能够给以指点！

LDXCC · 发表于 2008-8-28 09:34:26

提示: 作者被禁止或删除内容自动屏蔽

dorris_zhang · 发表于 2008-8-28 09:38:47

多谢回复，能说的再具体些吗？用什么命令？

dorris_zhang · 发表于 2008-8-28 11:07:47

我用替换面命令做不出来，提示说：无法更新几何模型，不支持的工况！

sxsanyi · 发表于 2008-8-28 13:06:52

把prt文件发上来看一看。

tjliuwenyu · 发表于 2008-8-28 13:12:59

选拉伸到面就可以了，你慢慢学习吧。

srx00srx · 发表于 2008-8-28 13:17:18

我来告诉你吧!第一种方法:两根管子布尔求和----简化体----抽壳.
第二种方法:也是布尔求和------拉伸管口内径(减除)----再拉伸另一根管的内径(减除)
试试吧!!!! 祝你好运!!!!!

dorris_zhang · 发表于 2008-8-28 14:13:32

我确实需要慢慢学习,刚才各位提供给我的的方法已经试过了，不知道是因为手法问题还是什么,老是说:无法修剪-更改修剪类型/数据
我会继续努力的!希望我能成功!

hjx919 · 发表于 2008-8-28 14:16:17

你做的是曲面吗
如果是曲面就用曲面修剪
如果你想做实体的我建议你先做两个圆柱合并再抽壳就可以了

dorris_zhang · 发表于 2008-8-28 14:17:19

另弱弱的问一下布尔求和和求和不一样吧?
是拉伸里有的布尔求和吗?

dorris_zhang · 发表于 2008-8-28 15:12:30

抽壳也不成功,还真不是一般的菜啊,我!

其实我要画的图很简单,跟大家传上来的图都不具有可比性,可我折腾几个星期了也没弄出来,还真是郁闷啊 !

ug学习中 · 发表于 2008-8-28 15:26:40

我试了一下,先将两个软管合并,建立平面,打圆孔就可以了

ug学习中 · 发表于 2008-8-28 15:46:19

我先画了如你所示的图1,

图1

1,合并两个软管,如图2

图2

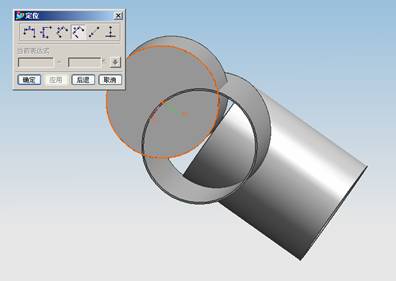

2.在一个面上做圆孔,圆心对齐,具体如图3,4

图3

图4

3.结果如图5

图5

4 同理在另一个面上画圆孔,最终结果如图6

图6

看看这是不是你想要的

[ 本帖最后由 ug学习中于 2008-8-28 15:54 编辑 ]

dorris_zhang · 发表于 2008-8-28 15:51:25

多谢楼上的细心解答!!太谢谢了 !
结果是我想要的,不过图3,4中多出来的那个圆柱是做什么用的?

ug学习中 · 发表于 2008-8-28 15:53:33

圆孔的轮廓显示
画孔过程中出现的,不用管它

603803 · 发表于 2008-8-28 16:07:32

碰到这类方法很多，拉伸内径，求差，分割体，等等都可以！！！

dorris_zhang · 发表于 2008-8-28 16:10:41

这么多种方法,我怎么一个都使不出来!!
还让人真灰心啊!!

;) ;)

srx00srx · 发表于 2008-8-28 16:19:21

原帖由 dorris_zhang 于 2008-8-28 16:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 Y6 q0 @# c+ Y b+ e+ u% Q6 H, Y这么多种方法,我怎么一个都使不出来!!& J9 `5 e3 x- p7 K! B+ q
还让人真灰心啊!! ;) ;)

果然不出我的预料！！！

dorris_zhang · 发表于 2008-8-28 16:30:31

:ang:
主任高手，给点详细简单的解释呗!

dorris_zhang · 发表于 2008-8-28 16:31:35

应该是给点简单方法的详细解释呗!

603803 · 发表于 2008-8-28 16:51:12

命令人家都告诉你了，多试试，学软件要用精力时间来回报的！

dorris_zhang · 发表于 2008-9-1 09:42:00

多谢各位的指点帮助，我用拆分体将这个问题解决了，我用的是5.0，可能是由于以前的角色选择上选的简单角色所以好多命令都没有，今天早上角色改了一下，又多了很多命令，像简化体原来就没有现在有了。多谢各位的热心帮助！
