菜鸟请教:偏心异径管的绘制方法！！

dorris_zhang · 发表于 2008-8-22 10:13:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

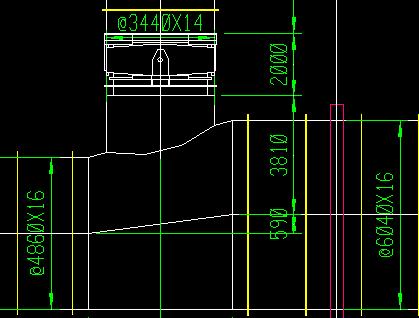

因为应用上的需要，正在自学ug，在绘制过程中需要画偏心异径管的3d图，在几个论坛上问过了，都没得到答案，希望在这里能够得到，下图是需要绘制的部分二维工程图，其中左右两侧是口径大小不同的管道，中间是需要绘制的偏心异径管，需要底平安装，希望各位高手能够提供绘制命令和方法，先谢过了。

另还有个比较菜的问题，两管道相交不穿过，怎样去掉贯通管内的部分，好像用剪掉，剪不掉，说不能分成多个体，其实就是下图中，垂直的管道与异径管相交部分怎么绘制！！希望能得到解答！！

Ps：小妹新来，请多以后照抚！

603803 · 发表于 2008-8-22 10:52:15

偏心异径管,先画线后用通过线网格命令，贯通管内的部分,用替换面命令

dorris_zhang · 发表于 2008-8-22 11:00:14

终于见到回复了！多谢多谢！我来试一下！！
不知道有没有更直接的办法！

三点星光 · 发表于 2008-8-22 11:25:24

看起来好像很难啊

swq1981 · 发表于 2008-8-22 14:25:14

糟了，突然发现楼主发的附件那个视图我都没看懂。

603803 · 发表于 2008-8-22 14:53:39

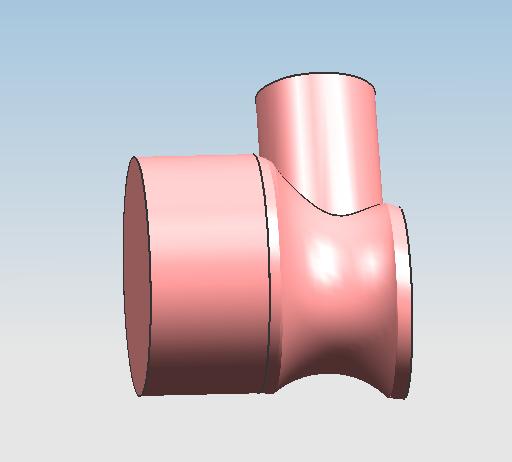

dorris_zhang · 发表于 2008-8-22 15:55:59

楼上不是这样的，我也按二楼的鼓捣半天了，中间总是不平滑，没弄出来，
中间这部分应该是个圆台的，不过底部水平

dorris_zhang · 发表于 2008-8-22 16:07:39

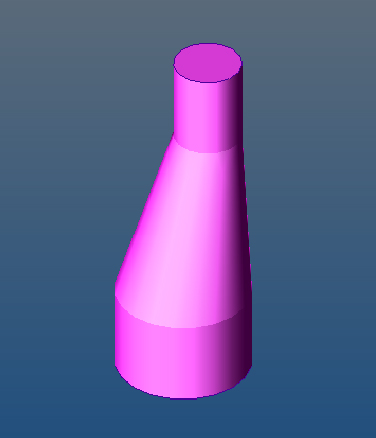

大致形状应该是这样的，不过我的是管子，
我这是从别的地方拷过来的，不过他不是用ug做的，不知道用ug怎么做！

pengxy · 发表于 2008-8-22 17:01:03

原帖由 dorris_zhang 于 2008-8-22 16:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif) w9 u/ C, Y( Z8 t4 Z
大致形状应该是这样的，不过我的是管子，
! G' P) X; j8 ?* v% J0 u3 _; \我这是从别的地方拷过来的，不过他不是用ug做的，不知道用ug怎么做！

用抽壳命令，点两端面，就成了管了

dorris_zhang · 发表于 2008-8-25 09:18:49

回答楼上，我不是困扰于怎么从台变成管，而是就连怎么绘制这个台我都不会，鼓捣很久了，真心求教！
希望大家也都来试一试！

[ 本帖最后由 dorris_zhang 于 2008-8-25 10:07 编辑 ]

603803 · 发表于 2008-8-25 10:46:58

dorris_zhang · 发表于 2008-8-25 11:30:06

多谢60383的这位大哥多次帮我解答，
我用的是ug5.0，里边网格曲面的命令和你的不一样，
我正在尝试，

还没做出来，

dorris_zhang · 发表于 2008-8-25 14:28:41

感谢,太感谢60383的大哥了,我终于画出来了!!
多谢了!!太激动了,困扰我2个星期的问题终于解决了!

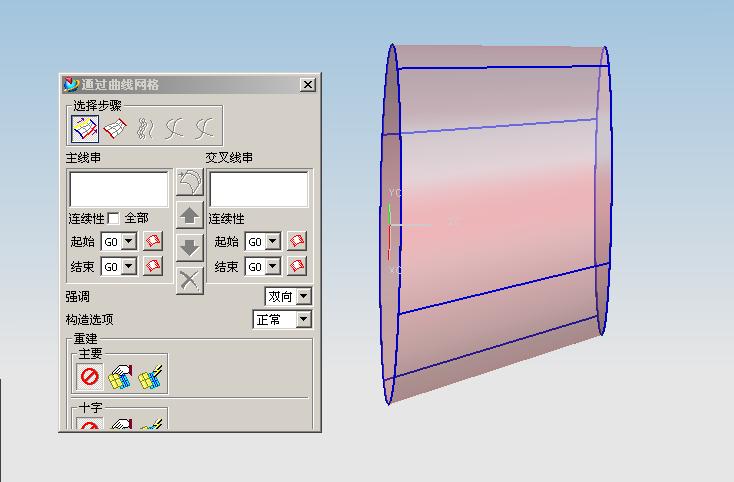

另跟大家分享一下,我在绘制过程中遇到ug5.0作不出的问题,是因为在5.0中应用网格曲面的命令时每选一条线就需要中键确定一下,很重要!!
