工程图剖面问题

cpeng2 · 发表于 2008-8-22 08:46:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

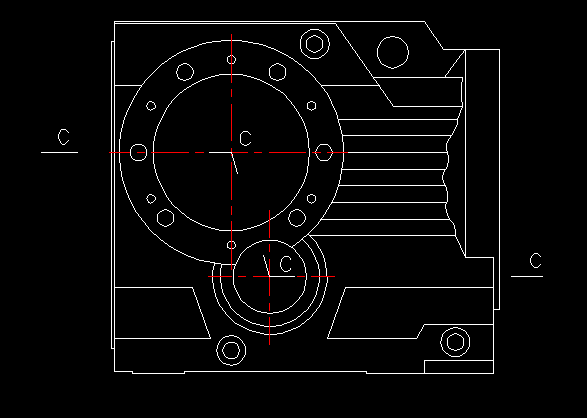

如题,图片在附件上,如何在PRO/E上剖出C-C的剖面未命名.bmp

19829 · 发表于 2008-8-22 10:25:44

零件建模完成之后，点proe右上角的视图管理器------X截面里面------新建-----找到一个合适的平面草绘你给出图片上面的C-C这条线。然后完成剖面的建立。在工程图中找到你在零件状态下所见的截面然后调出，制作出剖面图。就OK了

rosehappy · 发表于 2008-8-22 10:28:34

在视图管理器中增加剖切平面就可以了

cpeng2 · 发表于 2008-8-22 11:22:59

我找不到适合的平面啊,C-C其实是剖出类似Z字形的截面往下看长生的视图,在PRO/E里这要建三个基准面才能行,现在我是搞不定怎么确定这个面,希望有高手发一个例子上来参考

wangef · 发表于 2008-8-23 08:22:38

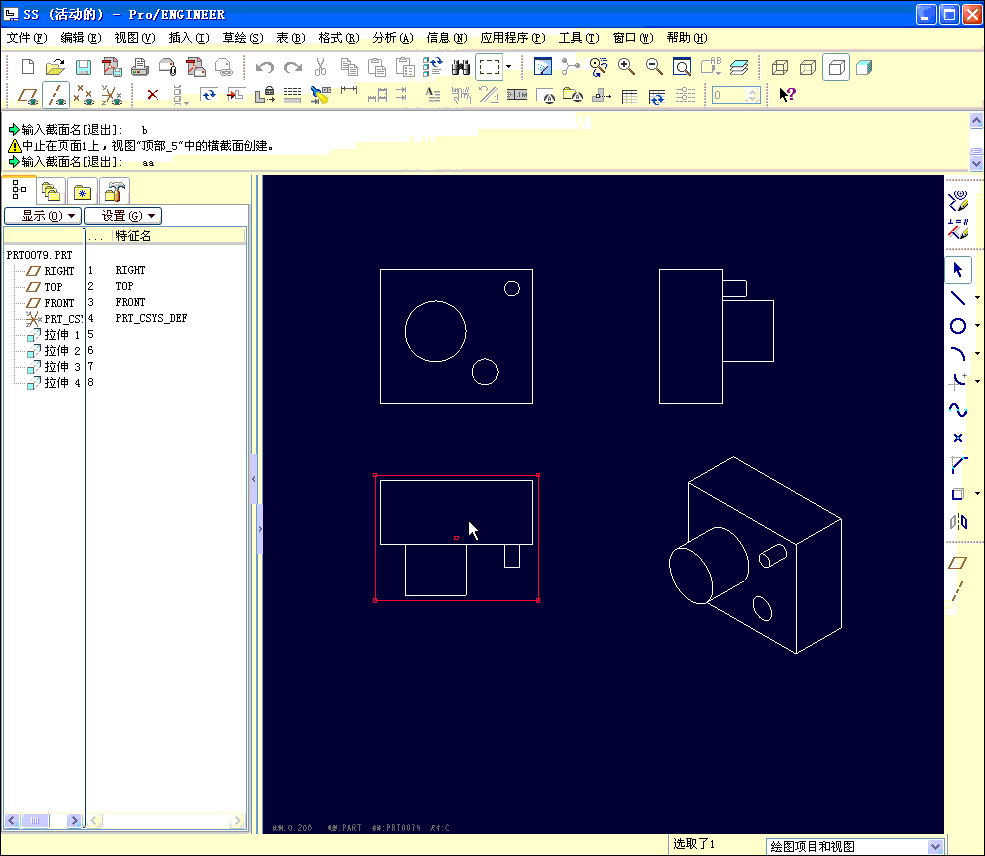

你把附件上传，我给你剖出C-C的剖面，给你。其实2#的师傅已经说明白了。

sh_mrhg · 发表于 2008-8-23 09:35:46

用偏距作出剖面就可以了

CHENHAILAN · 发表于 2008-8-23 11:26:18

利用剖面中的偏距类型在工程图所示平面草绘剖切直线 c--c 就ok了

riyue · 发表于 2008-8-23 15:10:57

6楼的方法好好的学一下,以后什么的剖面图都不用怕了!

277746329 · 发表于 2008-8-23 15:53:13

经常来看啊学习一下啊

HHYJ2002 · 发表于 2008-8-23 15:59:52

这个是基本的东东啊.

cpeng2 · 发表于 2008-8-23 16:58:32

OK,明白了,谢谢大家帮忙

lyyt001 · 发表于 2013-9-9 15:09:06

学习了。谢谢！

qinzuojia · 发表于 2013-9-24 11:20:12

用偏距命令就可以，我以前也不知道，现在明白了

真友爱 · 发表于 2013-9-24 12:36:34

19829 发表于 2008-8-22 10:25 static/image/common/back.gif
2 \0 W: ^8 {/ B, a0 Z' M+ }5 Z零件建模完成之后，点proe右上角的视图管理器------X截面里面------新建-----找到一个合适的平面草绘你给出 ...

呵呵，说得真好，真详细
