请问工程图中三角形倒角后怎样标注边线

huyz68 · 发表于 2008-8-16 12:19:42

您需要登录才可以下载或查看，没有帐号？注册

x

请问工程图中三角形倒角后怎样标注其中一条边线与另两条边线的交点间的距离

huyz68 · 发表于 2008-8-16 13:55:51

是其中一条边线与另两条边线的交点间的距离。

chenjun520601 · 发表于 2008-8-16 14:08:23

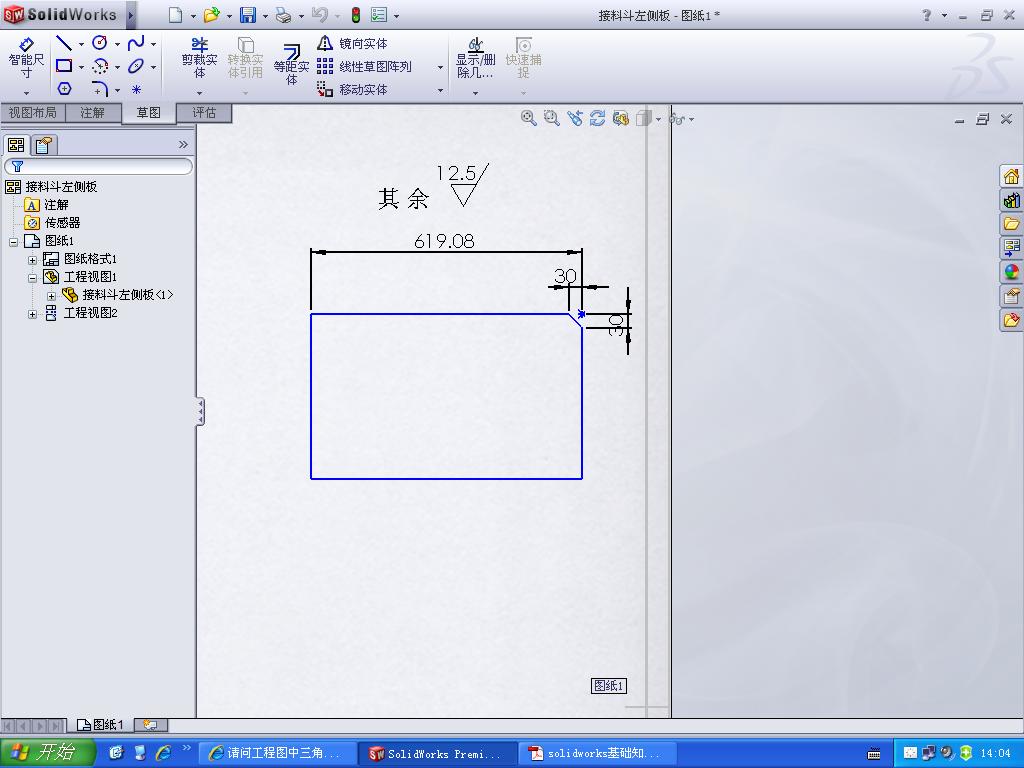

如下图所示：倒角会，会有一虚拟交点，标注尺寸时，仍可以此虚拟交点来标注的！

huyz68 · 发表于 2008-8-16 14:15:20

谢谢，倒角后在零件草图中，有一虚拟交点，可以标注尺寸，但在工程图中没有此虚拟交点显示。

chenjun520601 · 发表于 2008-8-16 14:27:50

如果模型不是很复杂的话，可以直接用模型项目来自动生成尺寸，这样也会自动以其虚拟交点来标注的！

huyz68 · 发表于 2008-8-16 14:42:19

谢谢，用手动标注时，怎样显其虚拟交点？

wuzhijian · 发表于 2008-8-16 15:41:44

选中被倒的两根边线,使用草图的“点”命令，虚拟交点便显示出来了。这样，可以标注了吧。

[ 本帖最后由 wuzhijian 于 2008-8-16 15:42 编辑 ]

0519lhj · 发表于 2008-8-16 19:30:29

对，就是9楼的方法。

daijianfeng · 发表于 2013-10-30 22:19:18

xuexixuexi
