在此转发北京艾克斯特信息技术有限公司技术工程师何金彪先生的文章。供大家参考。
4 J# Y( A& F7 H0 i! u5 N2 A
+ [( c# `) N K. |一、TD Mold Design介绍
% k! r8 C3 @* }5 X% ]# g- r2 H5 o7 y& q( D# d
模具制造业是最早使用三维CAD软件的行业，模具工程师的经验水平以及对模具专业知识的理解至关重要。2008年5月20日，艾克斯特携十余年制造业信息化领域经验，与欧洲著名PLM解决方案供应商think3公司强强联合，组建了Extech公司，并于同期推出了全新的、功能强大的模具设计模块——TD Mold Design。
: ^, d6 v9 b- | b: uMold Design是基于TD著名的混合建模技术、GSM（全局形状建模技术）和ISM（交互式建模技术）之上的模具设计方案。Mold Design不但提供了专业的模具设计工具外，而且和TD的建模设计环境完全集成，让模具设计工程师在混合建模环境下高效率的处理模具设计中的大量工作。# ^ s" V: K* {, _2 u# a6 G
" e3 [$ S, C& j- _ 现在的各种模具设计软件大都提供了模具设计需要的模架库和标准件库，大大提高了模具设计的效率。但下面的问题常常是影响模具设计效率的主要原因：
3 O) H8 ]$ S. S5 l" w0 _4 x! y( Y( S4 H, C! z, m
- 文件转换时，需要处理大量不合格的模型数据，例如修改圆角、拔摸角度、修补破面等工作。
- 各种简单重复性工作的耗时较长。
- 设计变更时模具修改的周期较长。
5 U' M$ q- q+ M. T# y" `( [- f
Mold Design巨大的设计潜能、柔性的设计性能等特点使模具设计工程师深深受益，它不光增加了模具设计功能，而且提供了更柔性化，更智能化的设计方法。由于模具设计步骤各种设计软件大同小异，所以下面我来集中介绍一下Mold Design的灵活性和智能性。/ j! b- C7 t1 g, ] d+ j
1 {( z1 b( k- _2 ^; r7 ]% k" f二、GSM和ISM，模型修改的利器
) M0 E9 w# v0 C# n6 U0 C) S6 _1 f8 {: ^2 @5 n
TD所独创的GSM（全局形状建模技术）和ISM（交互式建模技术）允许您对复杂的模型进行实时的修改，无论这个模型是有参数的还是导入的其他无参数的模型，即使是A级曲面也能够完美处理。如图2-1中所示的曲面需要拔模，由于所示曲面与上面的曲面倒了圆角，采用其他软件来处理这个任务的话就需要三步，必须先将圆角删除，等拔模完成后再倒圆角。大家都知道，圆角的处理是很麻烦的事情，模具设计工程师常常会在删除圆角的事情上花大量的时间。* M9 j! L$ U- K! }8 ~# G
: J8 V6 U6 O+ G! T
# {) [& u- r8 O2 b
采用GSM的区域拔模工具，我们可以方便的将所示曲面进行拔模，而不需要先删除圆角，如图2-2所示。7 \! V! v. l4 F1 C( c
Mold Design
# A3 y" y/ Y4 H3 @8 C* V/ ?
除了GSM能方便的修改模型外，如图2-3所示的ISM功能让我们对无参数模型轻松修改，其操作简单，功能强大，
* S2 W: {% b5 t& J1 \% H
Mold Design
( N: e" ?+ q0 _" _" u更重要的是ISM操作可以在模型树上保留特征记录，以便于后继修改。由于篇幅的关系，我这里只能给大家简单介绍一下。如图2-4中的黄色曲面，应用ISM的偏移面命令可以轻松实现曲面的偏移，并且不会破坏与曲面相关的圆角面。6 V1 m8 B0 z4 M( ] r' m
Mold Design
2 U8 C1 T4 z. {4 w0 m
+ @3 Y3 D! X, l. T三、Mold Design，模具设计精灵
5 e _: Z; ?1 Y6 i9 u8 E
2 f; r( E8 m: I/ n' X1 J; K Mold Design完全融合于TD的建模环境中，所有TD的功能，如3D曲线、曲面、模型分析、智能对象库，3D标准件库等都是模具设计可以使用的工具。
& x* X4 g! I& l1 ~: s' C2 I
Mold Design
1 a6 q# O8 x& Z5 @. d* p
$ s0 m8 M/ C1 Z& T

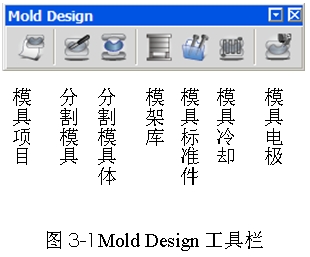

如图3-1所示，Mold Design提供了强大的模具设计工具和丰富的模具标准件。其设计过程如下：
7 S# N0 ^4 U* ~/ x$ R1 ~! ^- 加载产品，使用专业质量分析工具对模型质量进行分析，使用GSM和ISM工具确保或改进模型的质量。
- 建立具有关联性的分型线和分型面，分型线和分型面可以随模型的修改而更新。
- 自动分离型芯和型腔区域。
- 通过细分体积块建立滑块、斜顶和镶件等。
- 选择具有参数的标准模架。
- 根据3D路径建立冷却系统。
- 模具2D工程图及相关BOM。
. K, w, B" `& A5 a- q# c! g! D- O$ x 诸如其他模具设计软件一样，Mold Design设计思路清晰，在TD混合建模技术的支持下，结合TD强大的建模和修改功能，让模具设计师可以随时对所作设计进行修改。下面我们通过两个实例来看看Mold Design的修改能力。
( w, f% p* \& `1 k' o$ V0 ]1 n" B5 e& s2 M# H$ l J5 Z0 \% J
1、模具随着模型的修改而修改。
" \) X7 u; Z' x$ x r" u! h# R
: z- n' a+ `' i/ k' s4 U. U* ?- {
Mold Design
! K; G& l- c/ g, \: n

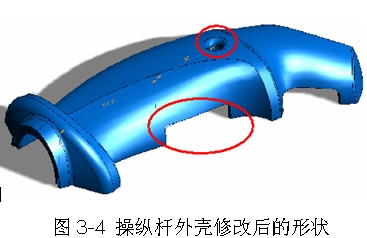

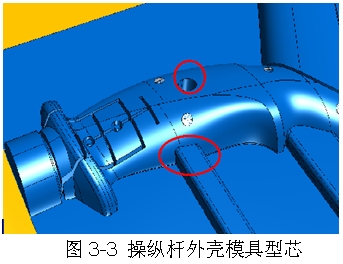

( S0 l, w( @ n9 [& `) M- J问题：如图3-2为一操纵杆的外壳，已设计好的模具如图3-3所示。现在需要将图3-2中圈记的地方修改为图3-4所示，这样的话模具就需要跟着修改。
+ r% \. J% t$ X2 b
Mold Design
4 U" I# Y5 Y. m% R3 ~; a8 ]) r# A, Y
Mold Design
w1 N" B; Q& s6 ^" M: `0 Y
方法：由于Mold Design的分型线和分型面可以随模型的修改而更新，所以我们只需按照图3-4修改好模型，然后点击模具更新即可。7 m9 s, O t0 ^/ {7 E3 s& J* l
3 r0 W4 B3 t$ A- W4 s2 J# V- i2、相似模型的快速模具设计
U' D0 o- n/ z1 g4 j: b2 y( V a1 V1 Z7 ~" q _. ]
问题：如图3-5所示，为另外一种机型的操纵杆外壳，和图3-4的操纵杆差别如图3-6所示，我们现在需要设计该产品的模具。
4 g( H( E1 V& q; z$ v; h2 y: Z. P) q0 z$ {: O! E+ U5 h
Mold Design
( }$ p+ S7 p& N: M

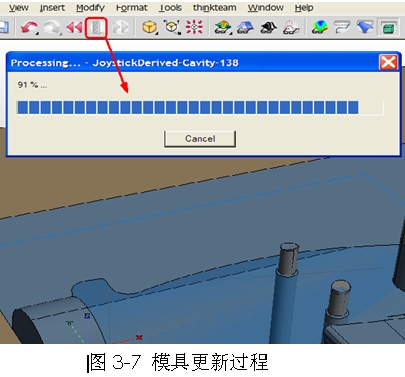

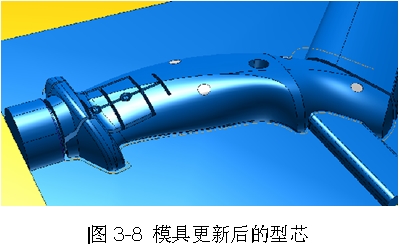

" \* a( s+ k! ]: U! Q方法：复制图3-5的产品，然后切换到图3-3的模具设计环境中，直接替换该产品，然后点击更新即可。图3-7为模具更新过程，图3-8 为模具更新后的型芯3D图。
& `. f. O4 P( T2 j5 z+ x0 J- w F) ~. R& P
Mold Design
$ R8 h" m% u0 n9 J/ A0 W+ g( n
Mold Design
' B* s& K- h+ j1 A 从上面的2个实例我们可以看出，当产品设计师对产品进行更改时，边界线和面就会自动更新并及时反馈到模具上去，所以模具工程师可以采用不完整的模型或者还没有定型的模型来进行设计，对模型修改的同时相应的设计也会更改，实现了产品的并行协同设计过程。
2 d, a, }6 `! f% |; K5 w* m
2 Y( ?, Q( g. \! A( O. ]四、结束语- r5 i4 T7 C/ Q1 K9 f$ R+ J
+ n: b* v+ t' n6 ?+ H TD是2D/3D/PLM 完全集成的设计与制造软件，其2D/3D/PLM良好的协作性能够为整个模具设计过程的任何阶段提供强大而灵活的设计工具，而且Mold Design与TD PLM完全集成。TD PLM能够让用户自动生成物料清单、自动生成模具生产所需的文档等，并使设计文件的修改与管理得到有效的控制。
+ o: ]2 |/ h( ^3 ?由于篇幅有限，上面只是将Mold Design的一些技术亮点给大家做了个介绍，其强大的功能还有待广大的TD爱好者去探索。
