用ACAD画三维实体勺子的的方法

newdhj

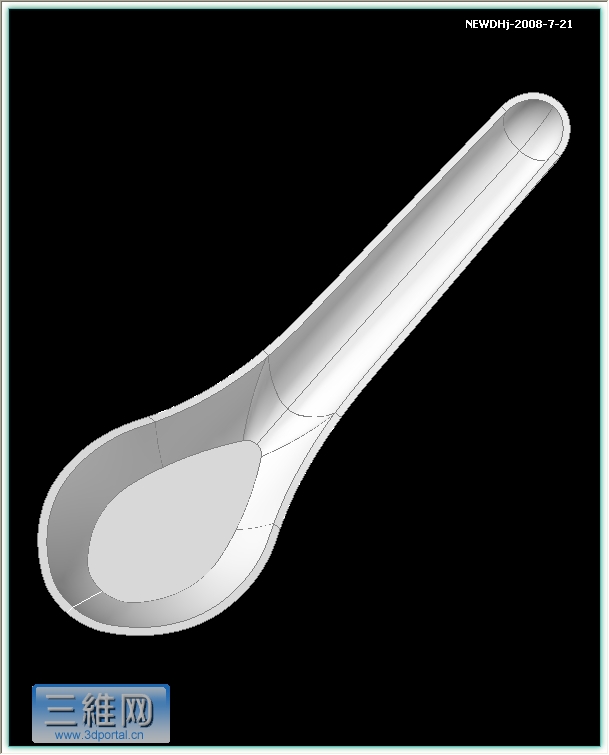

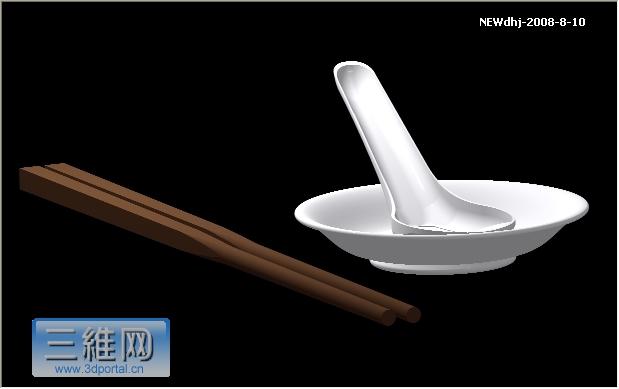

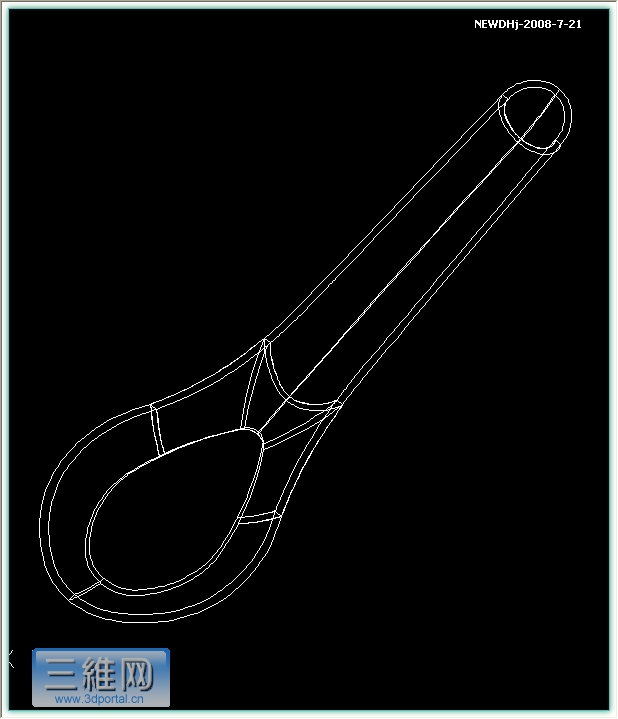

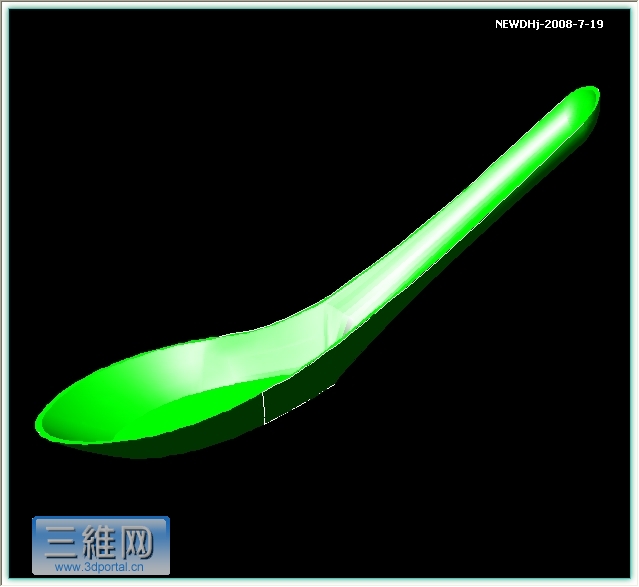

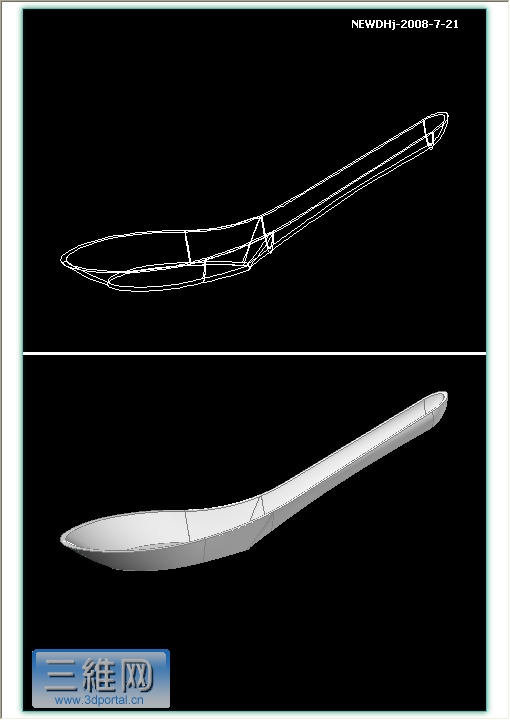

先发几张三维实体勺子的原创作品看看，其中有的是几年前画的也有的是刚出炉的
$ z2 E7 g8 r) n, {
2 z  X- d& C0 S) Q0 Q! a) N6 t[ 本帖最后由 newdhj 于 2008-8-10 13:35 编辑 ]

newdhj

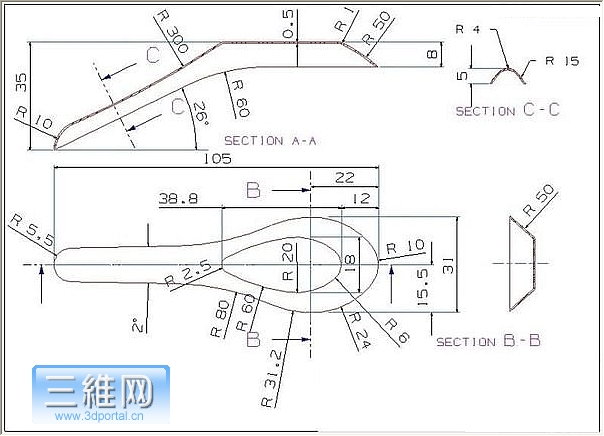

先帖张带有尺寸的图纸
3 F9 O! V" _! {, m9 J0 H* }( W5 o

' e9 m' e: v4 B' G5 W' [; B

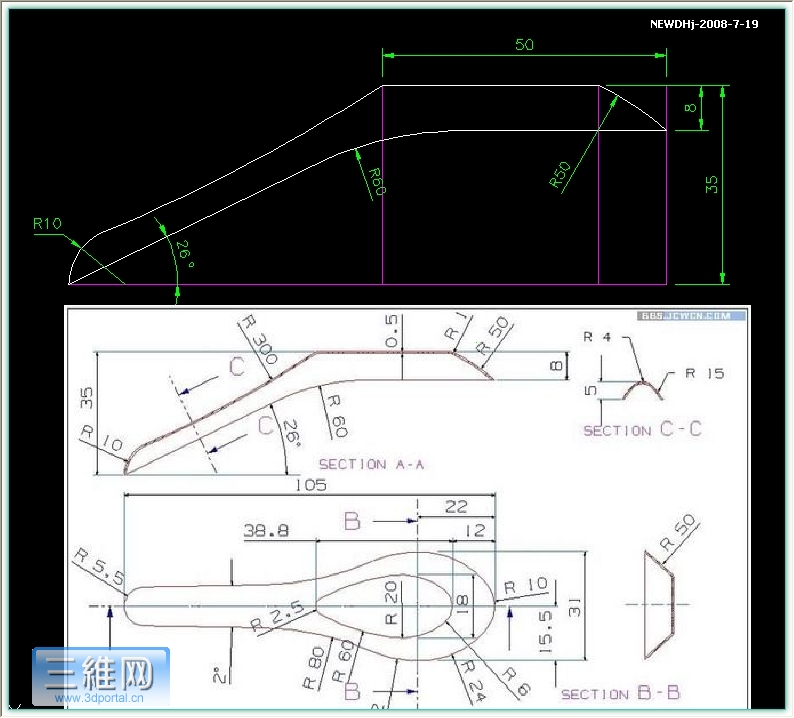

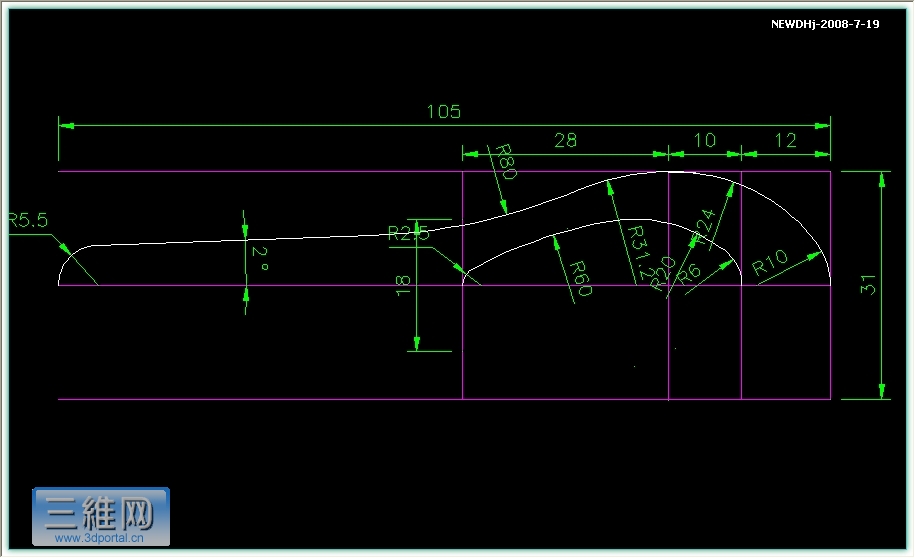

( r# Y* J+ ?/ D' T- a/ q001、002、003、按照图纸尺寸画主视图和俯视图
$ X, U: B% Z& ~% }6 B. c& T  T" _
[ 本帖最后由 newdhj 于 2008-8-10 11:19 编辑 ]

newdhj

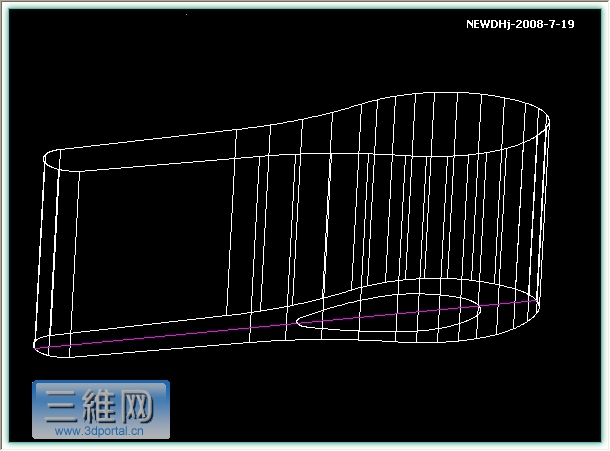

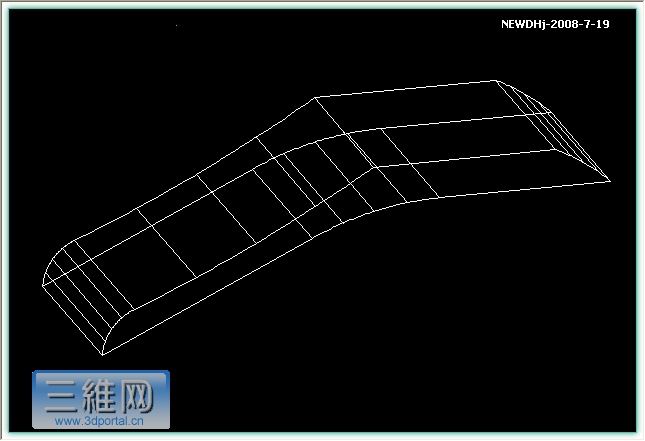

004、005、主视图和俯视图的外框做成面域,主视图拉伸>31、俯视图拉伸>35成实体

  ?) G6 r/ D, Y# [
* ?5 G! W, |7 d7 t. m2 L' u8 l, |

9 N7 t5 S3 r% e006、007、交集

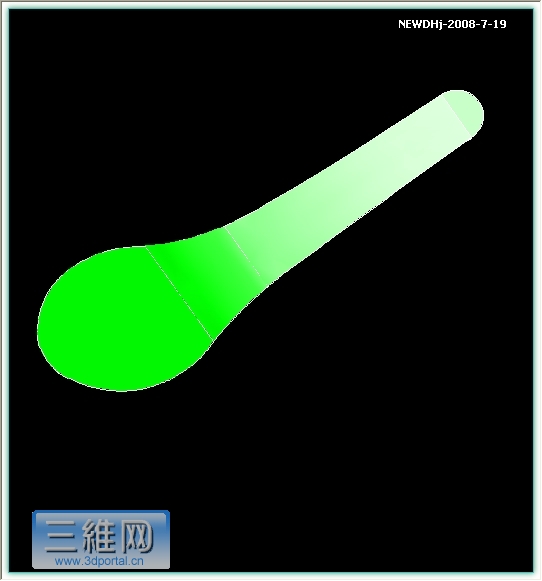

# A% E+ H6 E3 Y9 O$ Q$ b- W' G) Z
% E; H% R/ M# M# U* ]. N+ q[ 本帖最后由 newdhj 于 2008-8-10 11:21 编辑 ]

newdhj

008、复制勺子的面线框
* M& L  K" J" T$ W( f8 H; g

, Z( \, ~4 E2 K# N0 v  {
5 P9 D9 l3 a! o009、与主视图线框对齐
9 i2 T# }8 Q. e& p( ^& r" D
8 Q8 \( c  L# j( r

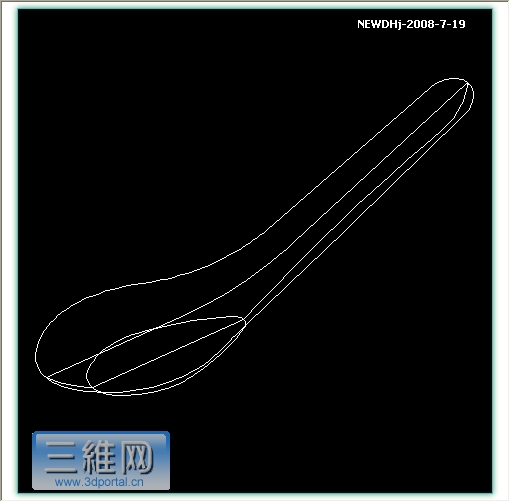

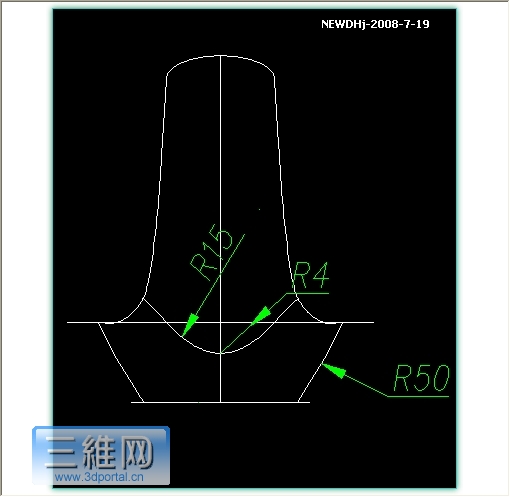

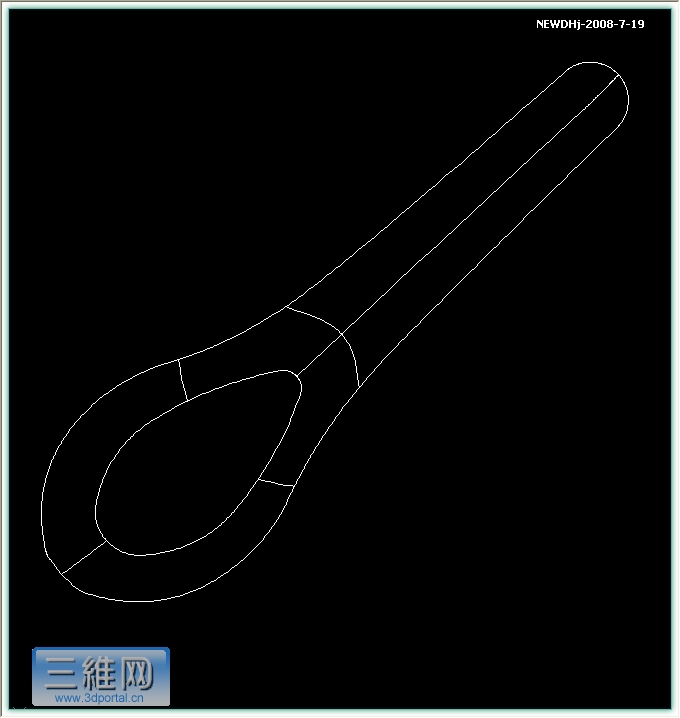

010、011、左视图画勺子的边框弧线

* c9 A# @2 G% q+ r7 V0 ~
$ q) |8 M5 p. J: U8 |( c  Y% ~[ 本帖最后由 newdhj 于 2008-8-10 11:24 编辑 ]

newdhj

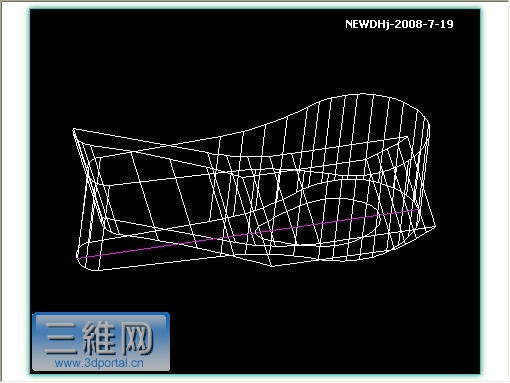

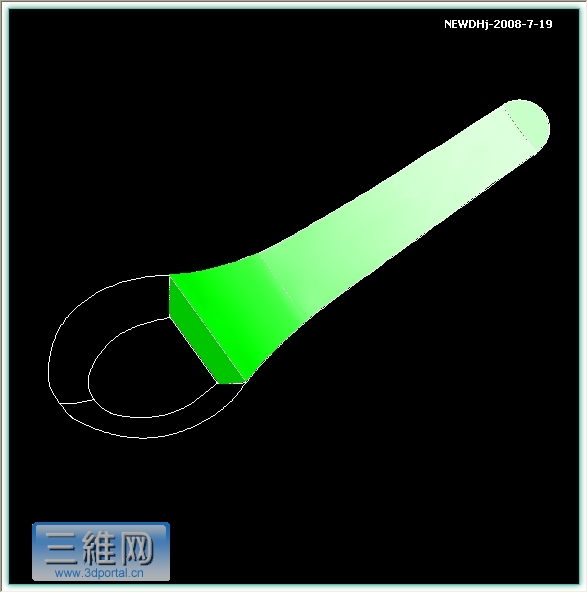

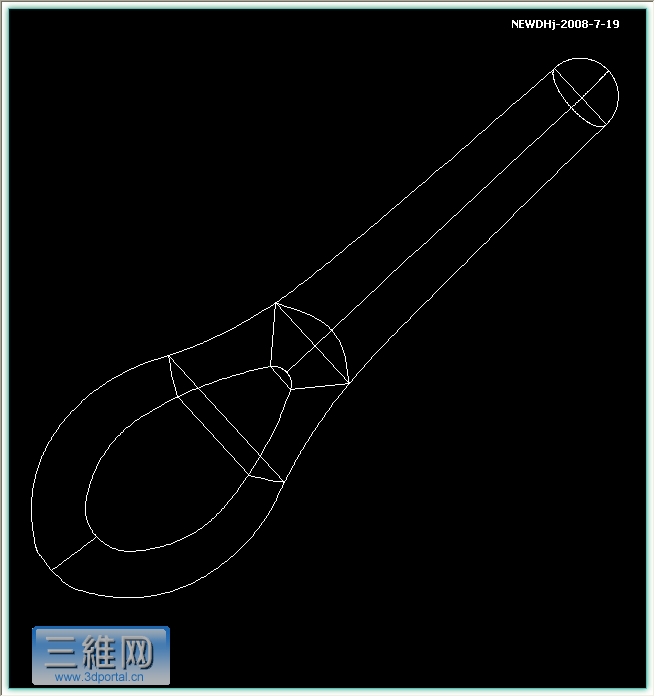

012、把整体分成五份，分别做成封闭面。线框按交点打断（其他地方断的要连接）作为放样的”导向“线

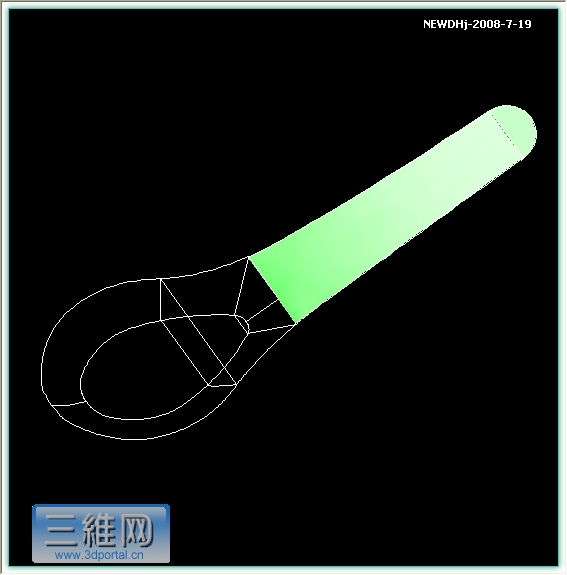

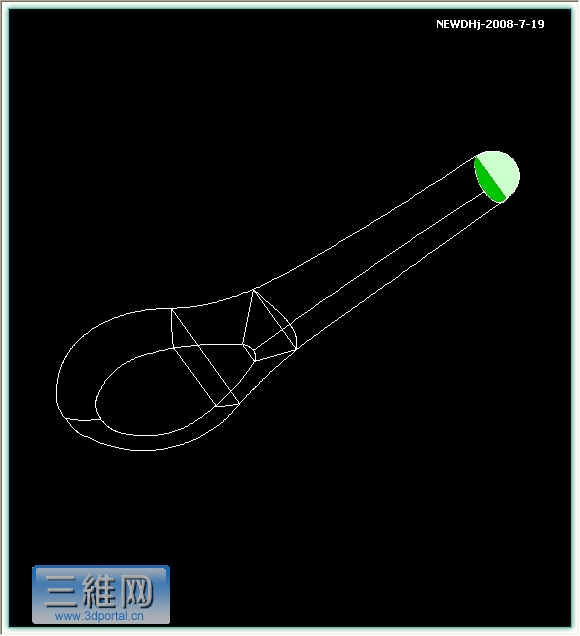

2 F' i$ W0 Y( ~* i+ J013、014、015、016、017、分别用“导向（G）”放样。

[ 本帖最后由 newdhj 于 2008-8-10 11:25 编辑 ]

newdhj

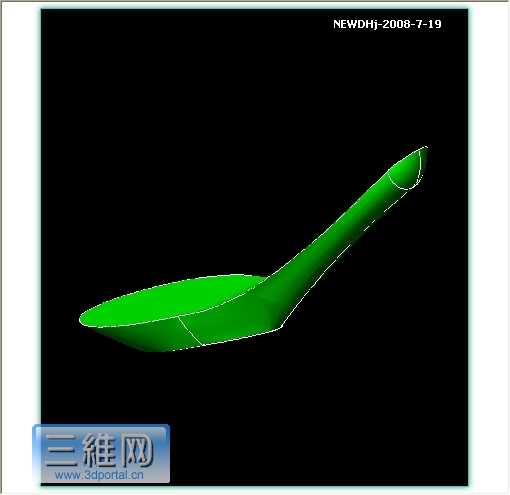

018、并集
1 s! Y* p+ ~: R: O4 J1 T  B
5 |! G3 y1 u( g( Z

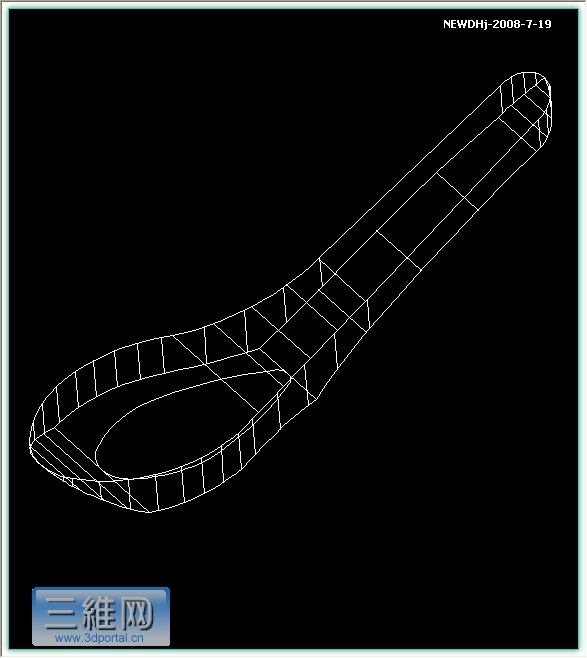

1 [. P" R8 i: T3 X019、抽壳
7 l7 |  q5 e5 L* S  v
  Y3 u* a# r( S: I[ 本帖最后由 newdhj 于 2008-8-10 11:26 编辑 ]

newdhj

021、小结：首先要有识图作图基础，然后要熟练ACAD三维建模能力，更需要掌握高版本“放样”命令的灵活应用。
作图成功与否的关键是“放样”。整体放样有难度（还没想到）目前只能分块制作；放样时横截面一定要是平面；导向线
; K! H4 c: G3 p. `( F端点一定要与横截面边框相交。
6 W2 W, J9 R" p
9 r' D- \1 Y  U3 R[ 本帖最后由 newdhj 于 2008-8-10 11:27 编辑 ]

jiyun2008

厉害，我记得我们刚毕业时，人家面试时叫我们话勺子的，但没人会画

zgssd

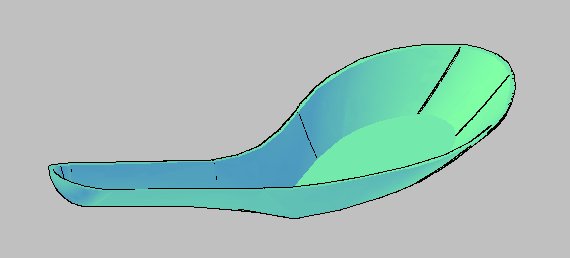

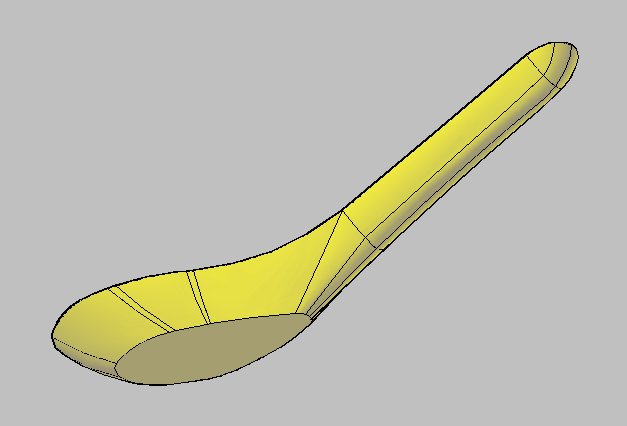

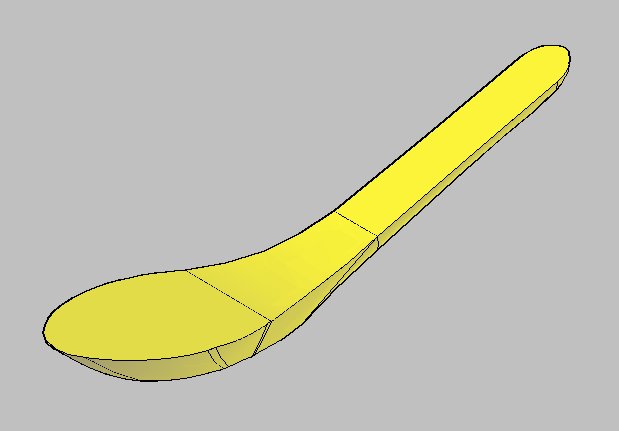

领教了，画得确实不错，照葫芦画瓢，毛坯画出来了，但抽壳不行，还请楼主不吝赐教，谢谢。附wdg原图 汤勺.dwg (222.14 KB, 下载次数: 8)

2009-9-3 09:57 上传

点击文件名下载附件
+ T, v$ e* y& a7 B2 c0 ]
! `: Q7 g6 i5 `  Y* N3 P2 K
! ]) x( d, o# R& I. K9 \5 V
5 G' D8 g) s" y8 ~( o: O/ s" }9 j[ 本帖最后由 zgssd 于 2009-9-3 09:57 编辑 ]

maoyangmy

如果是圆底的汤勺，又该怎么做？

newdhj

你好！
( v6 }& p( h& B/ z. u* s( ~自发此帖已有一年多，感兴趣的人也不多，能动手参与练习达到你这一步更是凤毛麟角。
) }$ y9 e0 e9 ?1 D我做的时候起先也碰到不能抽壳的问题，只好复制一个来差集。但做出的图形厚薄不匀。后来重新仔细做了几次就能成功抽壳了。关键是放样截面与导线相交位置问题。
% f! a& H+ a7 `# `: K" K. E转一下有位czy12 的朋友的经验介绍：
. |- W2 ^5 H, ?
+ Z4 r3 L# G) j[讨论] 放样与扫掠的一点个人小经验
5 w. b( Y+ ?* U) e8 I$ x针对新手。

1.取多段线、样条曲线时夹点或控制点并不是越少越好或越多越好。
6 m, j$ ?0 ?0 b% s- y) V8 Z8 D2.放样或扫掠的导线或路径与几何体尽量夹点重合。
3.截面尽量与导线或路径垂直。
0 z  p8 J. h' Z3 X0 m$ ~$ @4.扫掠体与导线相交点的切向尽量是体的法面向。
5.应尽可能在事前考虑后步的操作，如抽壳，倒园角等之类。
6.取截面时，尽量用region，建议少用bo.
# ~8 ]% ]% }( y" V2 e8 h" e1 Y7.从简单的做起。
/ @& Q) B( n# w* V8.HEHE

zgssd

还是一头雾水，经试验，如果不并集，各部分分别抽壳还行，一旦合并，抽壳便失败。
将合并后的实体剖切，分段抽壳后再合并。不如楼主画得好，关键是勺把与勺身过渡处不够光顺。
" N5 W6 G3 @* H6 z# {: C9 ~
( N3 W  w$ W5 ^) \0 k
$ e7 R" w  V' `[ 本帖最后由 zgssd 于 2009-9-4 15:57 编辑 ]

newdhj

各部分分别抽壳时，把连接面也删除，试试

rocklee135

我还是不怎么理解抽壳这个功能的意思

snowy2

不错 不错 谢谢分享
