焊件工程图的焊缝不想显示

CSD3111 · 发表于 2008-8-8 19:09:32

您需要登录才可以下载或查看，没有帐号？注册

x

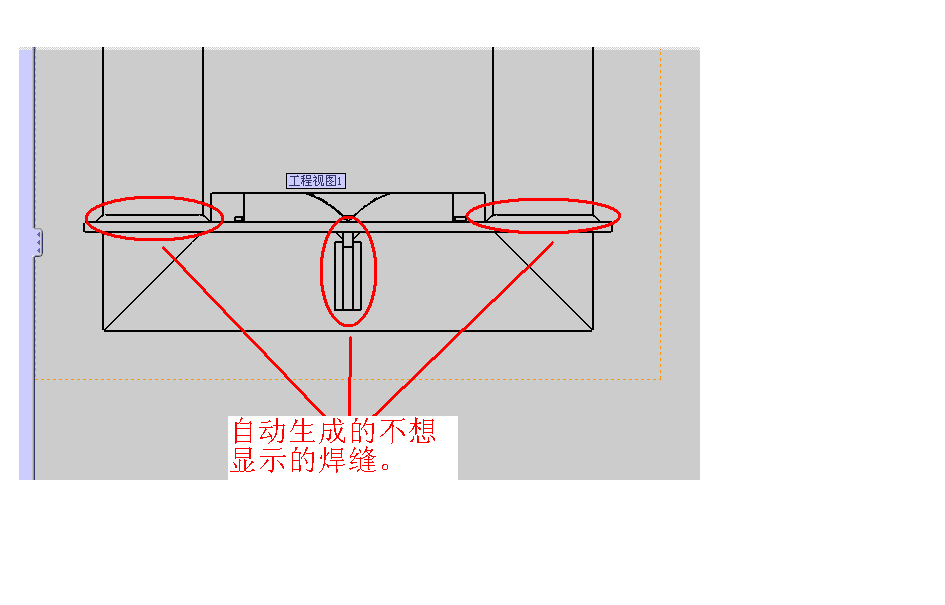

用SW的”焊件“画出模型后，生成的工程图默认是有显示焊缝的，但国标里焊缝是不显示的。请问如何取消它。一根一根去隐藏太麻烦，设置里我又没找到！有好方法吗

[ 本帖最后由 CSD3111 于 2008-8-10 12:33 编辑 ]

CSD3111 · 发表于 2008-8-9 18:30:04

没人知道吗，是不是用“焊件”生成了焊缝就得有焊缝显示？

sassyyong · 发表于 2008-8-9 18:39:48

估计只有“隐藏边线”了

飞天鸟 · 发表于 2008-8-9 22:24:17

压缩掉特征不可以吗？俺搞这些东西时，通常焊缝都不做的~~~~

repzk031 · 发表于 2008-8-10 00:39:49

工程图里标个焊缝不就行了，实体里不必做

CSD3111 · 发表于 2008-8-10 12:32:35

原帖由 飞天鸟 于 2008-8-9 22:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 [0 r8 G$ p: f r( Q! l" a6 k
压缩掉特征不可以吗？俺搞这些东西时，通常焊缝都不做的~~~~

压缩特征是行得通的，谢谢鸟兄。

如此看来，走了弯路。可我想利用其焊缝的标注，压缩特征后，其焊缝标注不能选择，不能调整。期待更好的方法。

[ 本帖最后由 CSD3111 于 2008-8-10 12:49 编辑 ]

jingang561 · 发表于 2008-8-26 20:50:36

我也是用的压缩特征然后用工程图里自带的寒风标注也不是很麻烦

dai253598864 · 发表于 2008-8-26 21:17:18

实体不做，工程图里标注
