这个草图有什么问题？

一声春晓

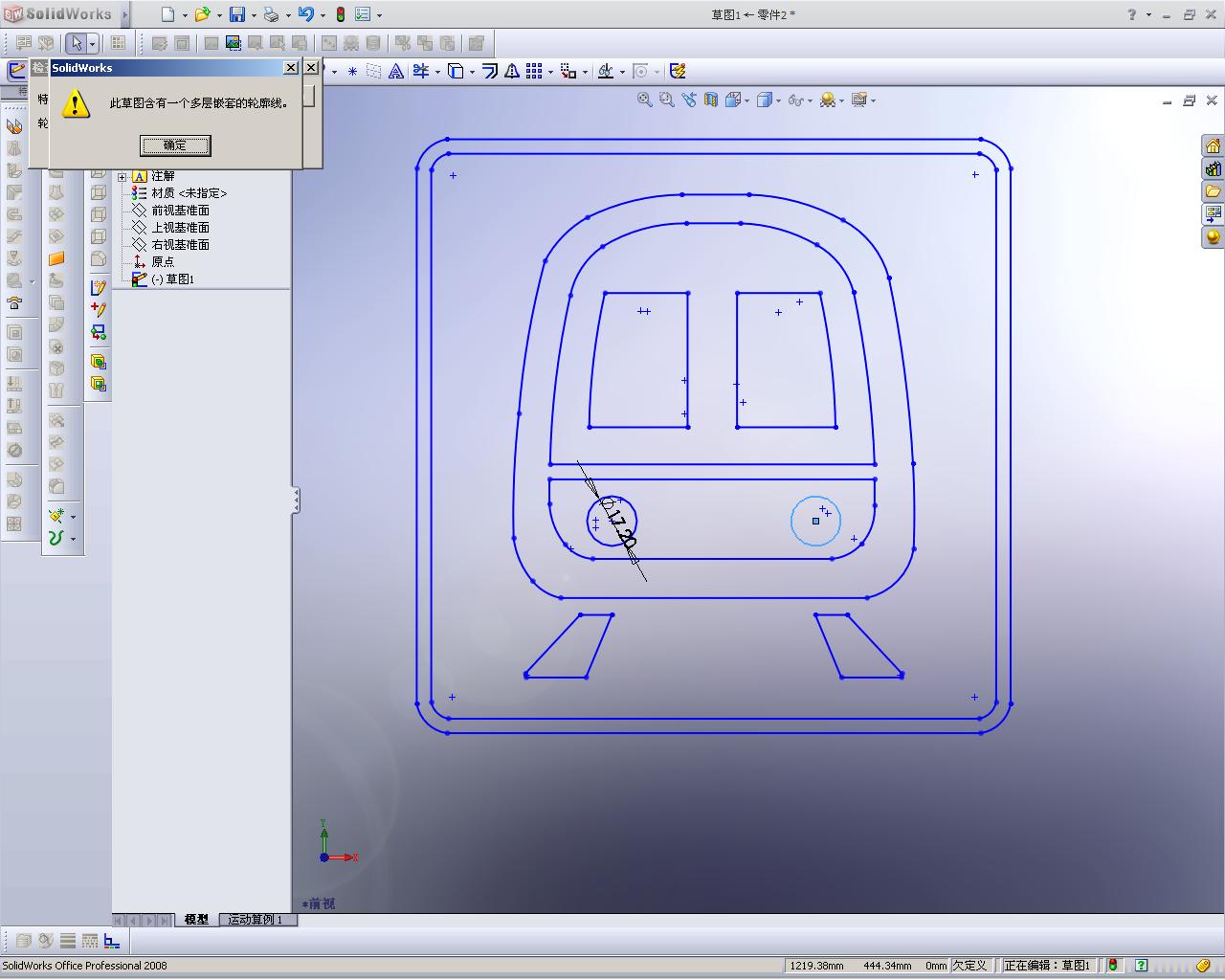

我从CAD中导入的草图，检查后显示“此草图含有一个多层嵌套的轮廓线”
这是什么意思？怎样解决？

yangzhi125

感觉最外面的三条线有矛盾
你想用这个草图来生成什么特征呢？

suning0127

2008的文件，打不开
9 ^" N; I& i" j/ Q6 _应该是有哪一条线段或者多条上其实是不止一个轮廓线的

yunlaikezhan

可能是有重复的线条，可以用比较老土的方法解决，把草图分几步分来拉伸，很快就能找出重复的地方

一声春晓

1.线条没有重复。
. @4 c- F+ e6 |0 C' k* Y/ o, s2 g1 p) h2.我把圆删除后重划，检查仍有此问题。

一声春晓

我已经明白了，谢谢大家

w_hs1

此草图没有问题，只是多层嵌套而已。一般草图有三层以上的嵌套（含三层）就是多层嵌套，而楼主的草图多达五层嵌套呢。
6 A7 i) ?; n3 G  H* S. y用“所选轮廓”指定本次特征使用的轮廓范围，即可正常完成特征操作。

四dportal

这样啊
明白了



6 m4 o& I9 a. `  Y! p& f! R7 \

: P* z4 C" }5 D1 y; C' @: |  T
7 j, q. F. e5 k* E
3 A$ Z3 H/ u8 L1 y



3 a2 R9 w! Z7 Y, g, E3 W5 }

7 I: K, z* Y! g' A9 j- p9 P: c


' L+ _" X* v% U/ D5 Y
2 \+ J/ d# |0 J- Q
7 B7 H" j! t: {* t/ o
% ]1 d3 I  n" V1 ]4 b; [
0 a$ b) h$ d: u
1 _4 l# ^) P6 V+ B* u
# x3 n- T* Q) b/ k1 ]1 u: J8 H


·

chenjun520601

CAD导入的草图，有一些线段有重复，还需要重新编辑才可用！

lfenger2008

里面嵌套的太多了！可以用选择轮廓解决。

zxq2008

确实是嵌套太多，进行特征操作时必须选择轮廓。

libindl2009

7楼的回答很好 谢了
/ n/ \  Q+ }0 E) d4 v3 q; F

shjlee

原来如此，多些指教
