[练习题] 【進修級練習題73】

[复制链接]
joseflin
发表于 2008-7-23 08:42:45 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

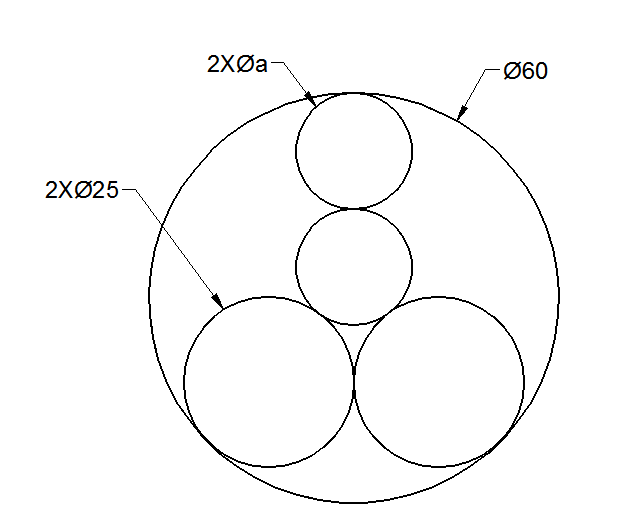

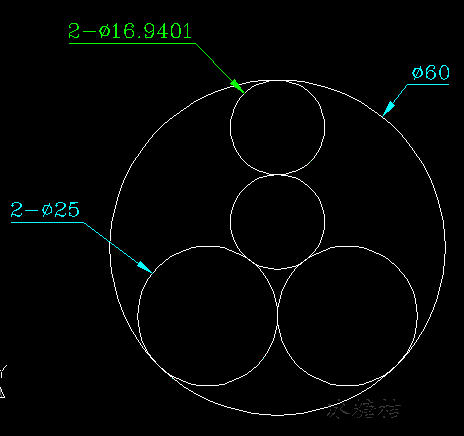

1. a 之直徑值為何：! [' i/ p, J- w: L
    (A) 16.9004   (B) 16.9040   (C)16.9400
/ |3 I% }4 k) S9 A( t
3 a/ S+ Y" S3 {1 N4 s7 J8 H' a[ 本帖最后由 joseflin 于 2008-7-23 08:48 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 提供练习！

查看全部评分

回复

举报

wang2003
发表于 2008-7-24 21:42:22 | 显示全部楼层 来自： 中国河南郑州
同志们参与的积极性不高啊。。。俺来带个头

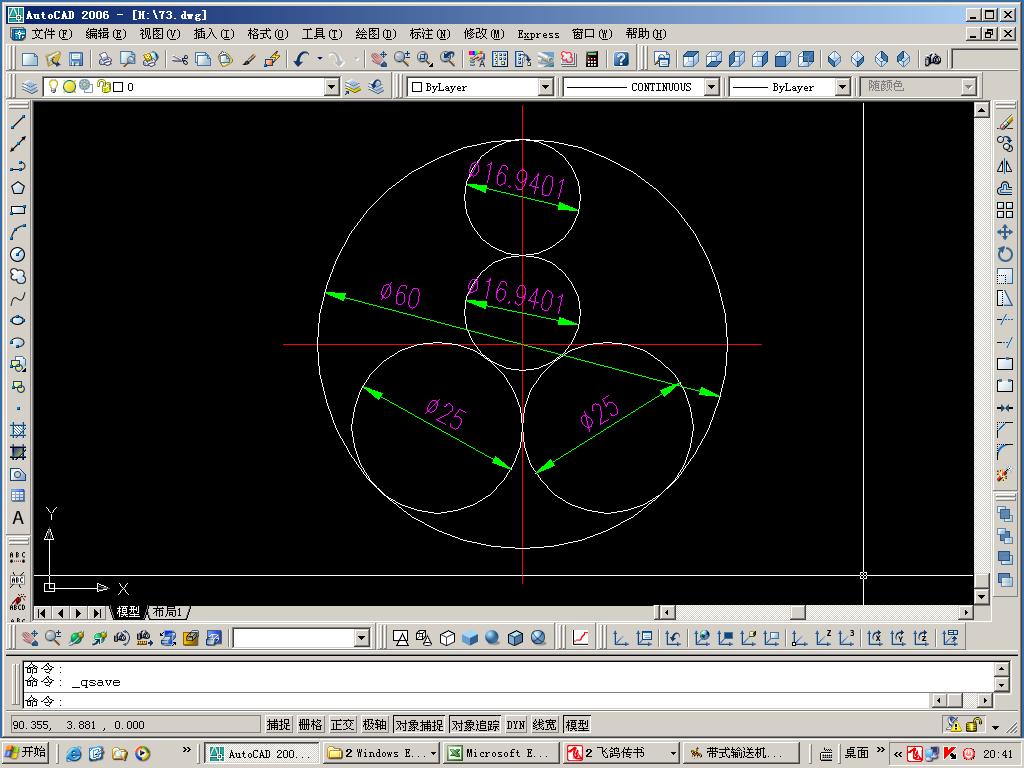

4 U2 ?" T; r- k- w 33.JPG
* o7 C: o5 s5 b

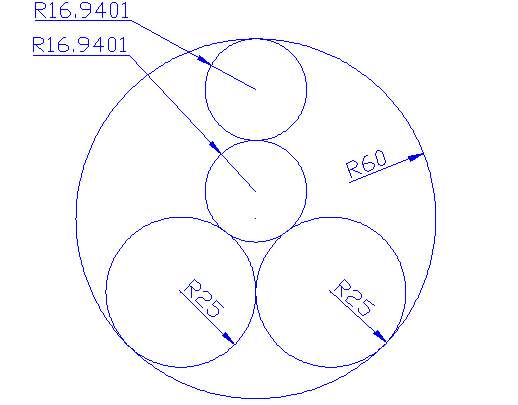

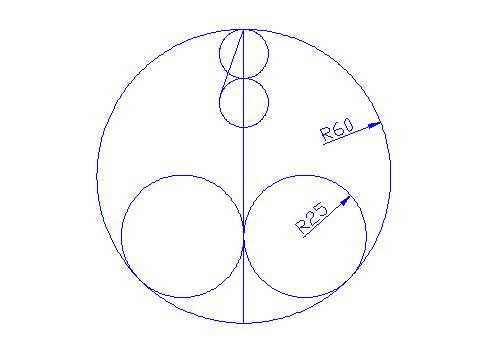

3 E& Z7 h6 J4 d) h* j# `$ e: U俺的思路：
) n- S1 ~! h  ?) h/ _+ e 2.JPG
0 F% h1 B' x/ P  v; \% \4 m8 Z  B' b; p& O6 N
[ 本帖最后由 wang2003 于 2008-7-25 15:28 编辑 ]

评分

参与人数 1三维币 +13 收起 理由
2005llnn + 13 技术分享

查看全部评分

回复 支持 反对

举报

同舟共济
发表于 2008-7-25 13:22:26 | 显示全部楼层 来自： 中国甘肃张掖
原帖由 wang2003 于 2008-7-24 21:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif: {. c3 `( O  J- |- W8 U
同志们参与的积极性不高啊。。。俺来带个头 8 O( V' @  v3 S" X: V
914314
( D$ G$ f- I* c+ X
进修级练习题难度大，解题方法稀少，很难想到解题思路，不利于大家练习提高。在其它绘图软件中几分钟就能绘出图形，可是在AutoCAD中需要几个小时甚至几天，这样的效率是谁都不允许的。建议进修级的题能否适当给点思路上的提示，来锻练大家思维能力，提高绘图水平，真正能达到进修级练习题的目的。这是本人的一些想法，仅供楼主们参考。
回复 支持 反对

举报

同舟共济
发表于 2008-7-25 19:18:06 | 显示全部楼层 来自： 中国甘肃张掖
楼上的解题思路很巧妙，多谢指点。good 悟出原理后做出，推而广之，只要知道大圆和小圆的直径可以做出任意多的相等半径的小圆。。。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

回复 支持 反对

举报

JSKSGS
发表于 2008-7-25 20:41:40 | 显示全部楼层 来自： 中国江苏南京

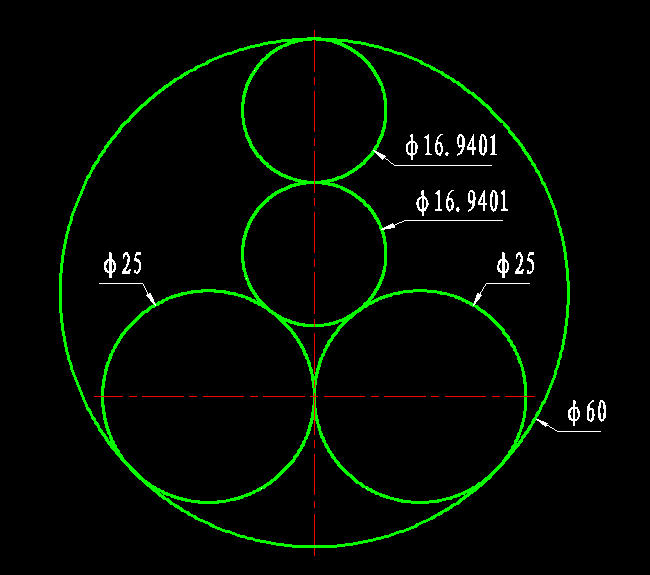

我也来发一个 73.JPG 73.dwg (30.24 KB, 下载次数: 1)

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

回复 支持 反对

举报

shuyouai
发表于 2008-7-26 11:52:02 | 显示全部楼层 来自： 中国广东深圳
【進修級練習題73】
. E+ F% Y1 y: O' ?7 u: Q( h跟着练习下.

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 正确

查看全部评分

回复 支持 反对

举报

gaoweihe
发表于 2008-7-28 10:19:53 | 显示全部楼层 来自： 中国浙江杭州
应该有一个详细的解题过程
回复 支持 反对

举报

joseflin
 楼主| 发表于 2008-7-28 16:51:58 | 显示全部楼层 来自： 中国台湾

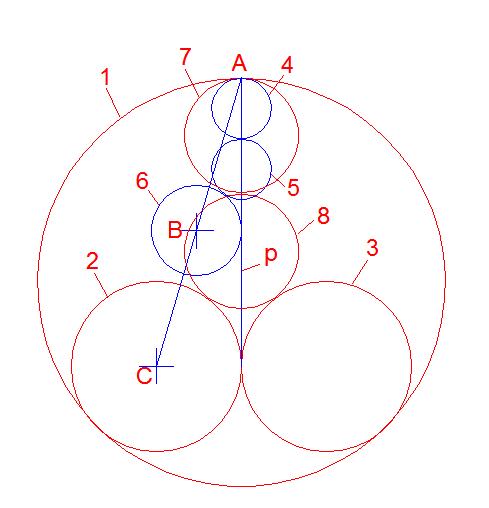

1. 作R=30之#1圓" h3 F! b8 E% }6 `2 t7 A& |7 v6 C4 \
2. 作R=12.5之#2和#3圓$ b2 \- @* y, q# H1 ?2 d& |
3. 作R=4.5之#4和#5圓
0 {) V% |3 l! b9 z4. 作#1圓之中心線p6 _1 j! B% R9 k8 H3 y+ ^, D
5. 連接AC斜線) l3 |) c. @! O; _" s4 o% D% P
6. 以CIRCLE(3p) →1'st=tan#5圓  2'nd=tan p  3'rd=per AC→作#6圓( ^4 D1 h7 ?) C: W$ ]
7. 以SCALE →obj=#4圓  bas=A  ratio=AC/AB →作#7圓# F' U* |2 l) ~& D+ H
8. 以COPY →obj=#7圓  →向下作複製圓#8

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 技术分享

查看全部评分

回复 支持 反对

举报

xinghonglu
发表于 2008-7-28 17:15:44 | 显示全部楼层 来自： 中国广东广州
能讲解一下原理吗
回复 支持 反对

举报

gaoweihe
发表于 2008-7-30 15:37:11 | 显示全部楼层 来自： 中国浙江杭州
看不懂
2 c4 w6 q8 h* [& U: c9 T) E有点复杂
5 b5 ?' m) o+ A- x7 G5 [0 R/ N  x$ p3 S有没有简易的方法
回复 支持 反对

举报

muhdi
发表于 2008-8-3 15:23:43 | 显示全部楼层 来自： 中国台湾

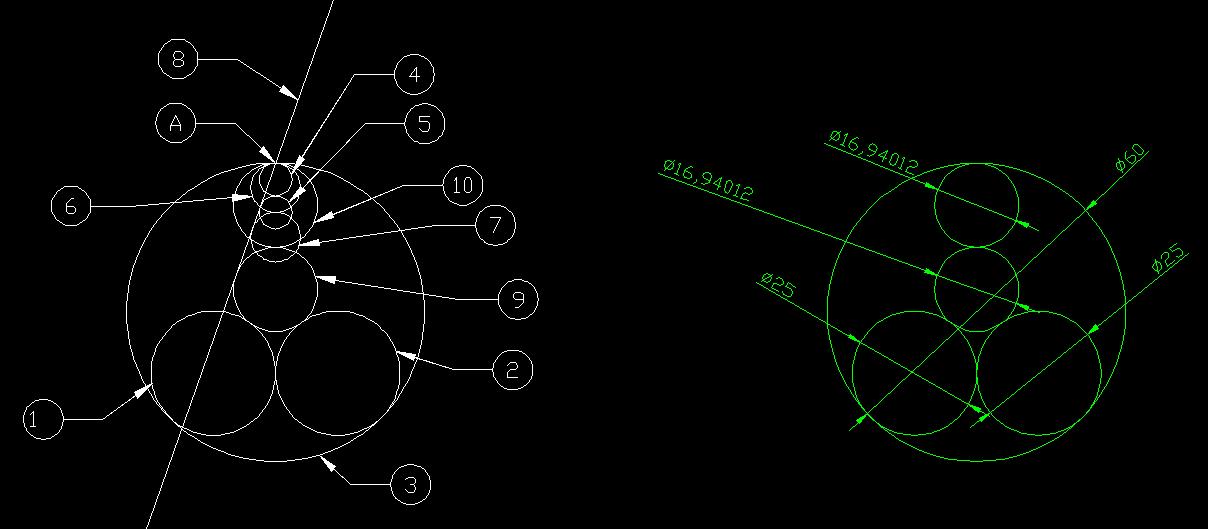

1、畫圓1
6 M4 e! g% P& c3 \% y2、由圓2的180度四分點複製到0度四分點得圓2
3 e/ X$ t8 ~' Y8 r8 P; I6 ~3、相切相切半徑30畫圓3% h; \3 N7 p8 ]# e
4、2P畫圓A點為第一點，180度方向畫圓4，半徑任意(略小)
. \5 {2 e' A+ e- {3 c" q/ Z5、複製圓4，以A為BASE到270度四分點畫圓5
( Y/ \( n: V3 I3 D1 v' ^6、比例(SCALE)複製，以A為BASE，比例值略小(如1.2)做出圓6圓7
4 x1 i- g/ S) |* \2 E7 Z( P7、以圓5、圓7做出切線8' T7 x" K3 W7 V3 U/ R$ R" X3 r' d
9、做3切圓切圓1圓2和線8切出圓9
& \7 L. n$ F/ q% ~7 j! u6 v& o' w10、複製圓從270四分點到90度四分點
  B) ~) ]5 P9 f( F$ n1 \- {7 V11、圓1圓2圓9圓10為所求

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

forrestgump
发表于 2008-8-11 10:31:43 | 显示全部楼层 来自： 中国上海
看来还是需要很强的几何啊！

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 鼓励

查看全部评分

回复 支持 反对

举报

pppsheng
发表于 2008-9-8 10:16:20 | 显示全部楼层 来自： 中国

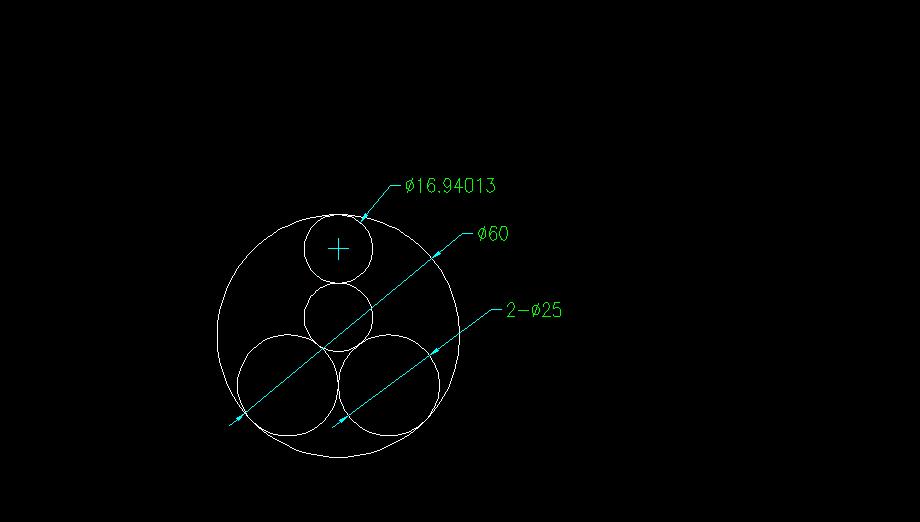

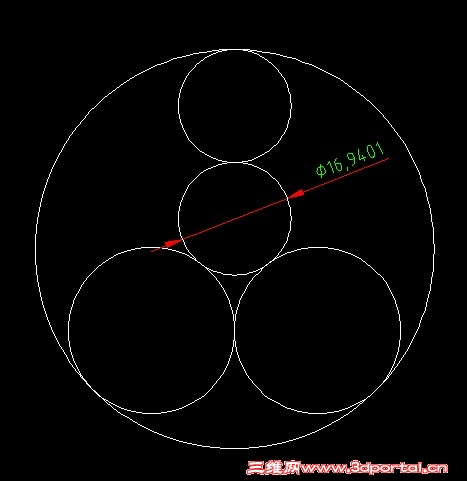

按楼上的教材怎么是φ16.9401，是不是更有好的办法。/ S- y  s9 b+ S4 ~2 r

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

sww3843
发表于 2008-11-5 10:57:28 | 显示全部楼层 来自： 中国浙江杭州

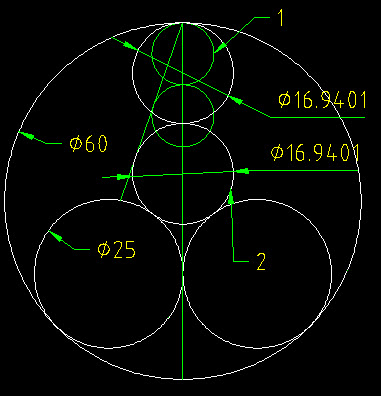

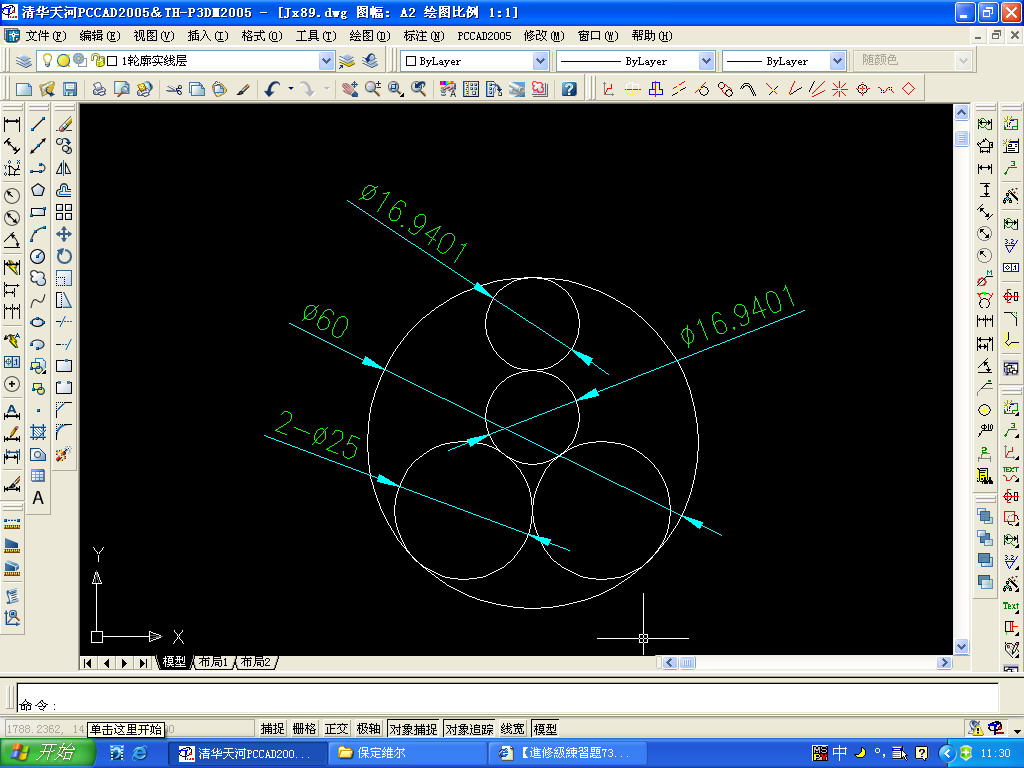

进修练习738 L4 [, }8 p) P9 u2 q
1 作两直径25园，再（t t r）作直径60园。
! I& F" M8 Q  y, y6 {: h2 目测作园1，并复制，作切线。
% o* ?0 v6 G  w+ a) d6 h3 作3p园2，（切点，切点，捕捉到垂直），复制园2。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

dingyl111
发表于 2008-11-5 11:32:46 | 显示全部楼层 来自： 中国江苏苏州
这题并不复杂。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

lcl8628860
头像被屏蔽
发表于 2009-2-8 13:38:50 | 显示全部楼层 来自： 中国福建厦门
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

lanyu_flypig

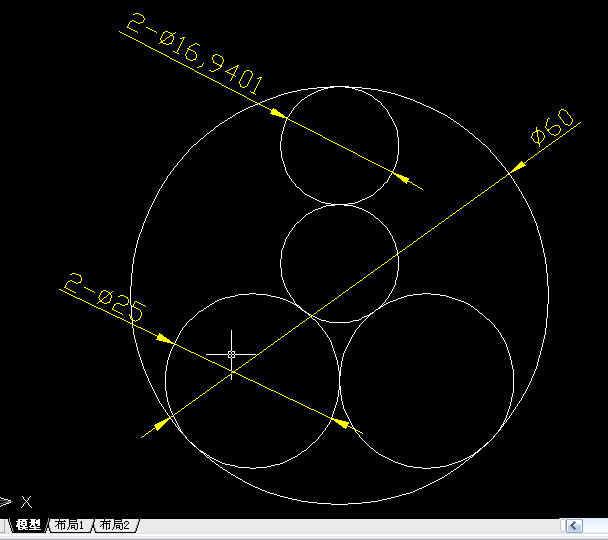

发表于 2009-2-14 19:41:54 | 显示全部楼层 来自： 中国辽宁沈阳
我也来一个

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报

cancerdoff
发表于 2009-2-22 16:47:23 | 显示全部楼层 来自： 中国台湾
http://img23.imageshack.us/img23/4715/59353346.gif

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报

林国用
发表于 2009-2-22 23:01:41 | 显示全部楼层 来自： 中国浙江温州

回复 18# cancerdoff 的帖子

看不懂，能讲解一下吗？？？
回复 支持 反对

举报

shayuwan
发表于 2009-10-5 15:48:29 | 显示全部楼层 来自： 中国河北邢台

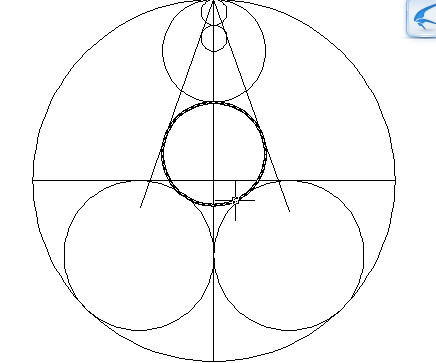

我的答案

请看看我的吧

评分

参与人数 1三维币 +2 收起 理由
2005llnn + 2 鼓励

查看全部评分

回复 支持 反对

举报

luseng
发表于 2009-10-6 15:38:17 | 显示全部楼层 来自： 中国江西赣州

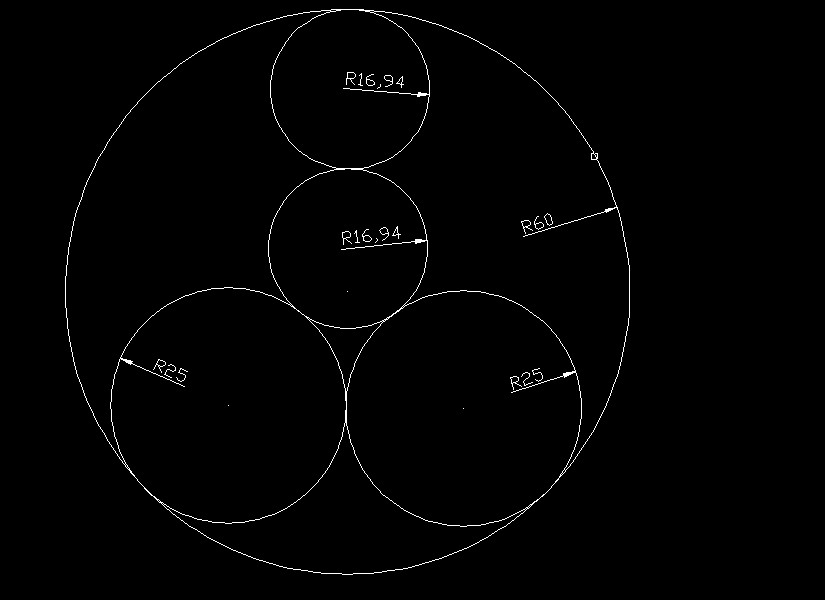

进阶练习73答案

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报

wangxintao
发表于 2009-10-6 17:47:38 | 显示全部楼层 来自： 中国山东德州
也做了，不过还是不太懂原理

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报

zgssd
发表于 2009-10-8 11:05:37 | 显示全部楼层 来自： 中国山东青岛

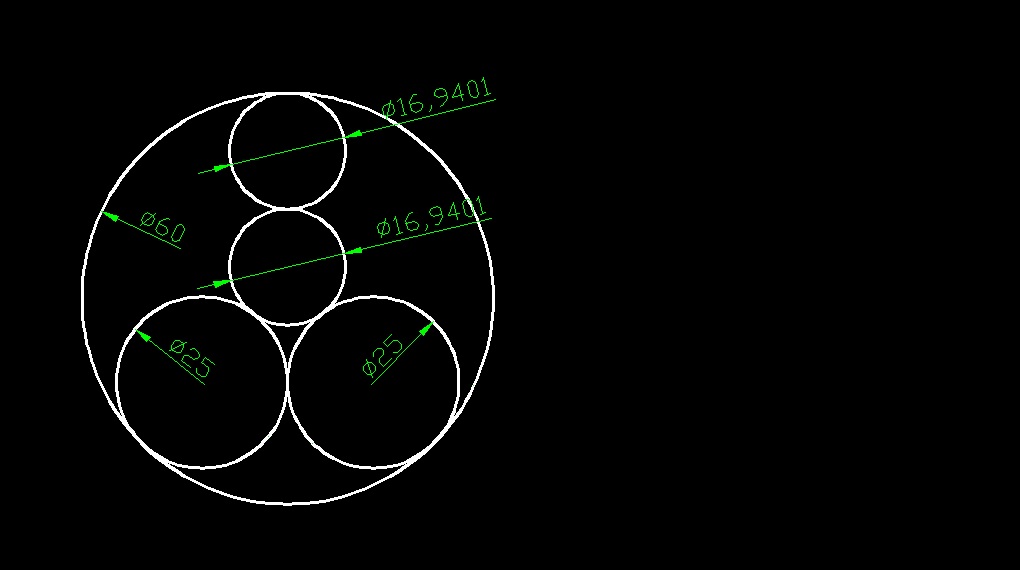

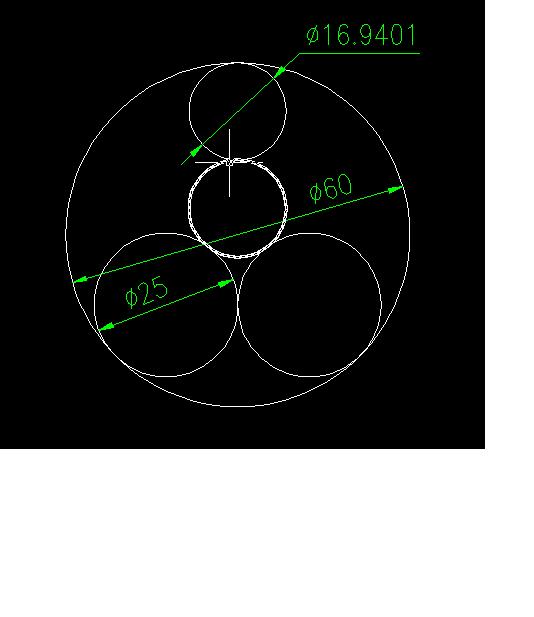

练习题73
, x+ v- i: w9 q 练习题73.jpg

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报

floodpeak
发表于 2009-10-8 15:25:45 | 显示全部楼层 来自： 中国山东济南
11楼的做法比较好。
* M+ N* @' z. @+ |. {7 o2楼搞错了吧。求的是D，不是R。

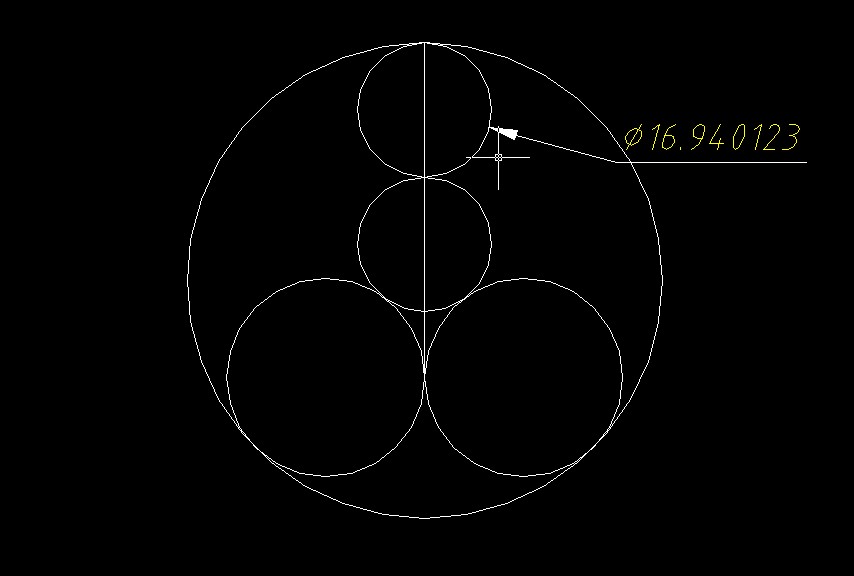

6 o7 G& Y! y. c( j3 F8 ^  @3 ^ 73.PNG 3 K/ F" q6 C: x2 ?" u3 j

) ~6 y- k! h  _% U( c! m  G! z$ ]: |[ 本帖最后由 floodpeak 于 2009-10-8 15:31 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报

qq625267377
发表于 2013-9-14 13:07:30 | 显示全部楼层 来自： 中国浙江温州
9-14 进修级练习题73
9-14 进修级练习题73.jpg

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

回复 支持 反对

举报
