如何才能画出如此标准的工程图

77888 · 发表于 2008-7-20 17:46:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

虽然已经学会点CAD,但是还画不出这种工程图
他们用的是什么方法

wang2003 · 发表于 2008-7-20 18:02:51

第二张图有难度吗？？？
第一张图为斜二轴视图，可以设置为等轴测捕捉，在轴测图模式下绘制。

77888 · 发表于 2008-7-20 18:09:51

如何设置呀,我才学了一个月,只是会了一点而以!!!!
谁能讲详细一点???
谢谢!!!

wang2003 · 发表于 2008-7-20 18:34:53

原帖由 77888 于 2008-7-20 18:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif* F; r) L/ ]0 j) h/ J1 ^' M3 F
如何设置呀,我才学了一个月,只是会了一点而以!!!!: T$ |; q; j. S0 _6 l8 q* V, F) A
谁能讲详细一点???
9 U+ D3 C3 W5 V X; M3 Z谢谢!!!

以《轴测图》为关键词在本论坛搜索一下，你会有很多收获的。

wx2089394 · 发表于 2008-7-20 20:39:11

是很难呀，CAD好深奥个东西

breezeyu · 发表于 2008-7-20 20:58:37

http://www.3dportal.cn/discuz/viewthread.php?tid=339381

一位版主发的好资料，楼主可以看一下。

overstepfeng · 发表于 2008-7-21 12:54:28

你和我一样。才学习了一段时间。不过你比我学的时间长

muhdi · 发表于 2008-7-21 14:31:44

CAD1的圖形大抵上不是用2D的方式繪製出來的
而是用正等測圖的方法表現的
將3D繪製好後
下VPORTS的命令

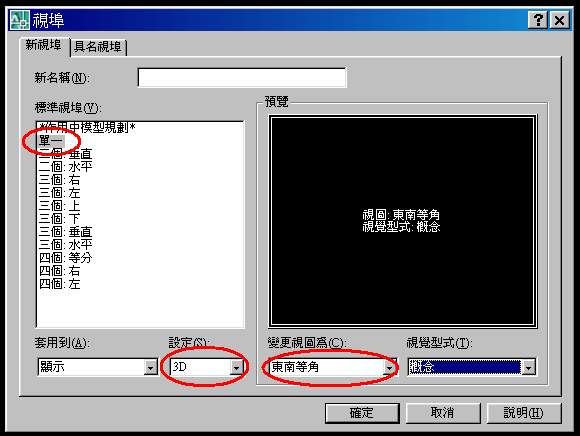

如下圖
加以設定就可以得到如你需要的圖形了

77888 · 发表于 2008-7-21 15:42:03

~~~~~~~~~~~~~~~~~~~~~~~~~~!!!谢谢各位的帮助,又使我对CAD有了新的了解!!!~~~~~~~~~~~~~~~~~~~~~~~~~~~

maoyangmy · 发表于 2008-7-21 17:37:49

最好是建立三维模型, 然后用视口来出图, 就能够达到楼主说的效果

unicorn · 发表于 2008-7-22 14:13:13

偶一般都是先画三维图，再转成二维图，楼主不妨试试

zhaopaul · 发表于 2008-7-22 23:41:30

二维转三维后要是需要还是要修改一下的

dythit · 发表于 2008-7-23 20:55:13

第一张图可能是从三维图中倒过来的

xml256751 · 发表于 2008-7-24 12:34:20

你去学一下画机械等轴轴侧图很简单的。。。我看了那个图好像望了标注吧。。。呵呵。。
