[求助] 十万火急啊!!!今晚就得出图,急求有关尺寸.

[复制链接]
发表于 2008-7-16 15:31:59 | 显示全部楼层 |阅读模式 来自: 中国辽宁大连

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
SKF的轴承型号,是四列圆锥滚子轴承,型号BT4B 332472.
% Y$ Y% i0 w6 `: c6 {* O老板要求按照SKF的标准设计,由于手头缺少相关资料,请各位网友帮忙,提供一下双滚道内圈的宽度,单滚道外圈和双滚道外圈的宽度,以及滚子数量.
3 o3 v5 z1 G: P  a! G6 Y9 `1 ?1 @! `' O1 O* j0 ?; l4 |6 K
万分感谢!!!!!!!!!!!!!!, e' e" u7 ~, j* D0 {3 g' m. b; O5 l3 u

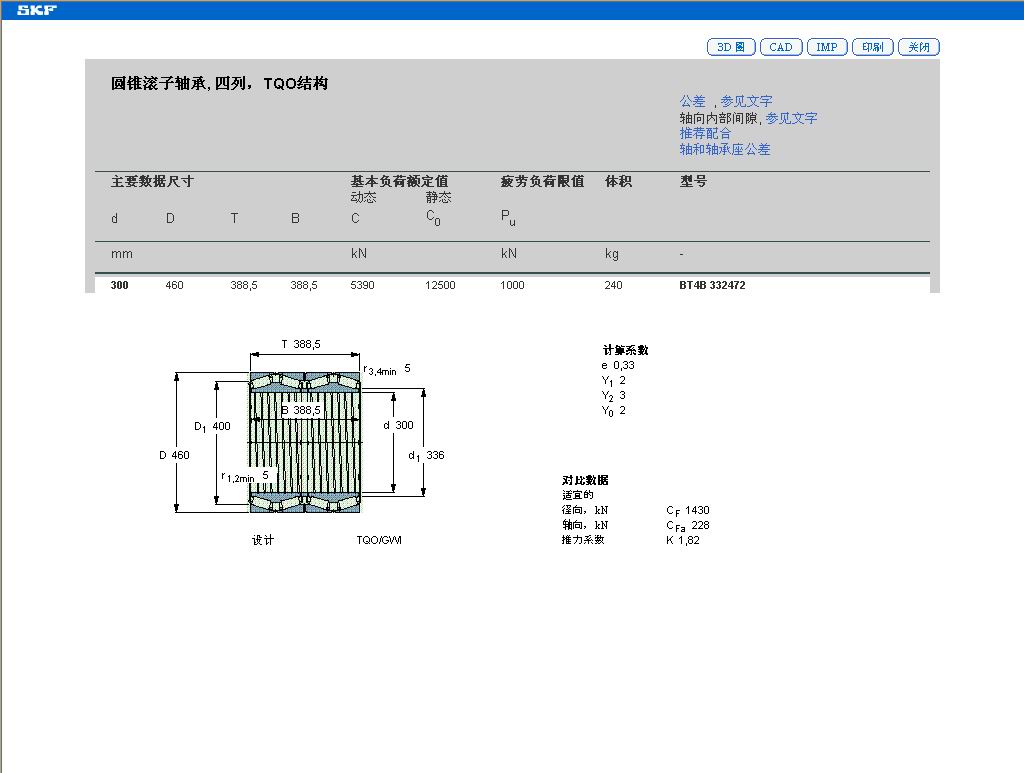

附图:BT4B 332472
BT4B 332472.jpg
发表于 2008-7-27 12:02:40 | 显示全部楼层 来自: 中国香港
原帖由 manchang1973 于 2008-7-16 15:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 U3 ^8 K4 x$ U( a9 ^5 r0 YSKF的轴承型号,是四列圆锥滚子轴承,型号BT4B 332472./ }8 `& P" d8 B: x. K6 j' a  h
老板要求按照SKF的标准设计,由于手头缺少相关资料,请各位网友帮忙,提供一下双滚道内圈的宽度,单滚道外圈和双滚道外圈的宽度,以及滚子数量.0 s7 K0 d5 B1 H; T8 N

- I* t( L+ j/ h* }- F. c$ i万分感谢!!!!!!!! ...

1 X# y2 B4 O  E$ S+ ]+ k
) \& c+ W$ a$ i2 Z你已经有它的安装尺寸了,剩下的问题就是要确定装配高和轴承设计了,也就是轴向游隙和内部结构的详细设计,你要求的以上数据各个厂家都不一样,但目的都是追求额定动负荷最大。所谓SKF的标准就是要遵照他的的安装尺寸和尺寸公差、形位公差。

评分

参与人数 1三维币 +3 收起 理由
hero2006 + 3 技术讨论

查看全部评分

 楼主| 发表于 2008-7-28 10:36:49 | 显示全部楼层 来自: 中国辽宁大连
这个我自然懂得,但SKF自家的各个套圈的宽度应该是统一的,有具体值.我想知道的只是这些套圈的宽度而已.
发表于 2009-3-26 20:14:48 | 显示全部楼层 来自: 中国辽宁大连
这个还真没有
