如何在UG工程图中插入对称符号及实现半个剖视图。

CHNLOONG · 发表于 2008-7-9 08:08:07

您需要登录才可以下载或查看，没有帐号？注册

x

如何在UG工程图中插入对称符号及实现如图所示的半个剖视图。

http://www.3dportal.cn/discuz/attachments/month_0807/20080708_b51af4a9e5e70fd6ba2aLp8FV5GlH6wl.jpg
（声明：上图来自本论坛某贴，本人正好有求故复制在此）
如图中红色箭头所指细的双实线，并实现这样的视图
请会的朋友给出详细的制图步骤！

chenhangwei · 发表于 2008-7-9 08:28:21

请高手来指教。不过对称符号本来就有的啊。

drduying · 发表于 2008-7-9 09:16:17

我用NX3
在"插入-视图-半剖"不是有吗?
也许是我理解错了?

beyond2009 · 发表于 2008-7-9 21:55:00

以前没出过这样的图，刚给你试了一下，能出来的！很挺方便的！

CHNLOONG · 发表于 2008-7-9 22:00:50

能给个操作视频就好了，对称符号我试出来了，半个视图弄不出来啊？

[ 本帖最后由 CHNLOONG 于 2008-7-9 22:05 编辑 ]

787865068 · 发表于 2008-7-9 22:44:22

是挺难的，视图可以出来，就是没有对称符号

beyond2009 · 发表于 2008-7-10 19:59:50

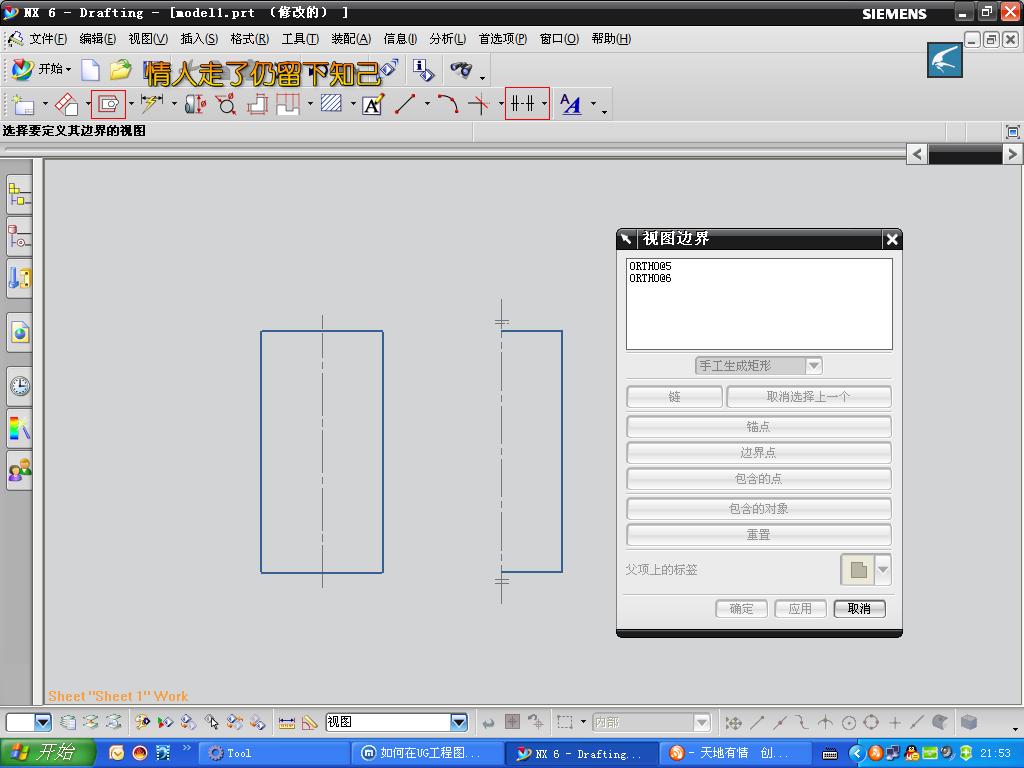

这个不用出视频了吧，半个视图用“视图边界”做很简单呀。选“手工生成矩形”然后用鼠标在视图上圈就行了，你圈哪它就只显示哪了！
