[已解决] 帮忙查一下TIMKEN的轴承尺寸

[复制链接]
发表于 2008-7-2 09:59:28 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
由于没有中文的样本,查英文水平有限。 2 X2 @( g1 \' z- A5 z2 A
一测绘齿轮箱内的轴承型号分别是:; H. o+ c, n0 H# H5 J: a2 @6 `
1.NO.107105CD
0 y" n, }7 E- a% Y5 Z' D, @+ {; B2.HM2375457 r5 u3 q5 Z2 p+ K8 i6 \( ]
3.NAHM237510CD* O7 M0 _6 S6 h; i5 z
由于测绘时看的不是很清楚,可能有不对的地方,我们已测了一下外型尺寸,但由于是英制的,外型尺寸也很难准确。
6 T- S6 ]2 N4 c6 ^( O2 u* ]* O& _6 E% N故请大侠帮忙查一下尺寸。
发表于 2008-7-2 21:11:23 | 显示全部楼层 来自: 中国江苏无锡
1 应该是单外圈的双列圆锥, 107105CD是外圈型号(圆锥轴承外圈和内圈型号分开的,同一外圈可以和不同内圈配,以符合不同需求。),可以和107105CD配的内圈有三种型号:* o* o8 b% }& S& T8 t" k, K
                    内圈内径   外圈外径    轴承宽度7 ~) M3 M. ^- B2 m; u; p- u
1)EE107050             139.7            268.288        160.3775 E4 S* Z2 T7 ~) `
2)EE107057              146.05          268.288        160.377
/ u) U9 G/ N6 ^% q9 d: s3)EE107057v             146.05         268.288         160.377
, w4 r& M' f! m9 }
  K; K2 P9 V; t- D( K
$ }$ i  m' b8 @# r2.  应该是单列圆锥,HM237545只是内圈.配套的有以下几种种尺寸的外圈
5 K9 L% ^: ^# ~9 _/ j/ c    外圈型号 ) g* D3 E) G/ g& [5 h
                    内圈内径   外圈外径    轴承宽度3 y# D( f& o" I, V! W! _& D8 @
1)HM237510A             177.8            297.964         63.505
: p7 S+ S6 g5 l. h2)HM237511                177.8           288.925         63.5051 N. l/ {  ?+ w  Y+ r* S8 S
3)HM237510                177.8           288.925         63.5$ D+ I0 S3 i4 x0 W* Y8 _
6 W2 b, I2 q: `% g
3  楼主的型号有没有弄错阿,是不是HM237510CD啊,前面加NA好想查不到,如果是HM237510CD的话同样只是双列圆锥外圈的型号,可以和以下内圈配:$ ]8 u- i& j6 P& \9 n7 Q
                                         内圈内径   外圈外径    轴承宽度  s) L# K2 v5 J3 z; F
1)HM237532             160.325           288.925        142.875" M$ P  p4 k5 T' g1 e& j/ ]- k
2)HM237537              164.975          288.925        142.875) W1 V  x6 ]1 T
3)HM237538              164.975         288.925         142.875

评分

参与人数 1三维币 +6 收起 理由
hero2006 + 6 应助

查看全部评分

发表于 2008-7-3 05:11:56 | 显示全部楼层 来自: 中国上海
  楼主提供的信息不完整,建议提供以下信息:
  W1 Z: y$ R7 H7 Y8 x 7 l. C7 n# I! N7 x  Z& N$ H
1。轴承内外圈、隔圈(有的话)分别的部件号。& n% b4 R3 J1 J3 H  w+ e
3 c" \; r4 M3 x" n! Y) K; u& n
2。轴承形式:几个内圈、外圈,内圈外圈形式(单滚道?双滚道?)。
9 w6 Q3 K# H' N* I% {- j/ W5 R3 z + f) g& T8 q, D: d/ P- p: v
3。隔圈(有的话)上标注的游隙值。
5 m# ^/ p$ F+ a9 v( C5 c  ~
2 l4 V/ n. X9 d4 e  I+ }; h# k4。任何特殊附件。
0 \- E' G  Y! H& s# Y
+ N% ~- q; |. M" i* M# A$ w5。提供你测得的尺寸值(可以是公制)。/ F  K4 K6 J8 g) L: j% ^

+ ?- j4 o: c0 G' G4 t基于上面的这些完整信息,才可能将轴承型号逐步明确下来。更希望,这些不是特殊轴承。5 H( ~9 h8 G; V# s

( C. E7 Q/ _  H! x! m- G圆锥就是这么麻烦。
9 T- H" b: j3 e* E/ u; Y ' }* u$ d& V/ {4 r" _

/ x* M  t+ i$ Z8 S7 F以上。

评分

参与人数 1三维币 +5 收起 理由
hero2006 + 5 应助

查看全部评分

 楼主| 发表于 2008-7-3 09:18:41 | 显示全部楼层 来自: 中国江苏苏州
首先感谢楼上两位的帮助。9 j( \; S+ J! Q1 L( \5 [3 m
真晕,这么复杂,因用户给了型号,我根本就没有多测量尺寸,想想应该好办了,现在看来麻烦大了。
* F- z% j( G% h& ?' g% v6 t6 @都是双列圆锥滚子轴承:
! g$ p' z# ?/ {+ E, z* P! `* n6 q& H第1件的尺寸:孔184.15外圆266.7宽161(125)
/ l" S2 C5 Y1 Q( y7 H第2件与第3件好象是一体的:孔177.8外圆288.925宽142.875(112.125)
1 W% D6 g. W  n9 {0 |因测量的尺寸不是很准确,请再帮忙确定准确尺寸及型号,谢谢了。
 楼主| 发表于 2008-7-3 13:38:09 | 显示全部楼层 来自: 中国江苏苏州
查了TIMKEN的黄色样本,用了很长时间,确定第2件和第3件是对的,他们是配成一个完整的轴承。
6 J, q6 Q# b: }  S3 r: n现在是第1件的宽度不对。查样本双列圆锥滚子轴承只有184.15x266.7x103.188(84.138)这个尺寸,内孔和外圆是对的,测量轴承内圈宽度尺寸是161左右,外圈宽度尺寸是125左右,而从照片上看,轴承外圈宽度肯定超过100,现在却找不到这个轴承,难道是非标的吗?- {/ s/ C9 z4 p

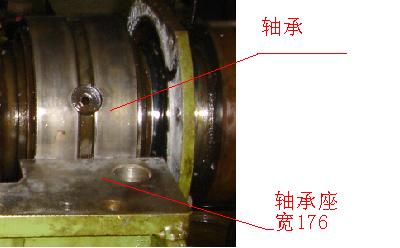

下面是拍的照片:! L- B, ~, ^' u; v+ B* n
发表于 2008-7-4 06:09:28 | 显示全部楼层 来自: 中国上海
这是两套轴承?# R  b0 n7 F; V0 s& I
5 {( Y+ ^; A. `0 e6 T
1。内圈:???,外圈:107105CD(No.是自己加上去的?)。
* V2 r1 j) }5 _4 g由于不知道内圈部件号,不能确定其组合。还需要更多的信息(图纸上可以读取轴承颈尺寸。。。)。$ P  T3 z# ~- V% D3 Z2 }) E' Q

- j2 V/ z7 Z4 l& H: y
) v- f) i) I3 u( ~' R- @2。内圈:HM237545,外圈:HM237510CD(NA和轴承部件号之间,是否有空格?)。
7 K8 M- {0 }! R5 a/ d
# k) _% p2 ]- ~3 m1 P  ]这个尺寸是正确的:177.8×288.925×142.875mm。
9 C) j" M  L9 z, f1 V3 ~+ T2 m, y问题在于,订货时,需要你提供游隙值。验看一下,这套轴承所有部件的序列号是一致的,读出隔圈上游隙值(一个是游隙,一个是隔圈宽度,量一下就明了了)。. h& A' H; t- ~: B) U
订货时,只要说:HM237545/HM237510CD+游隙值,就可以了。: Y; c+ K. K0 H, b

" T- W1 w8 ^. n& X* \- s  z6 I3 P8 U9 z1 h% u; ^
TIMKEN桔黄色样本,并不是能查到所有的轴承组合、甚至轴承号。另外,双列圆锥,轴承宽度有内圈宽度和外圈宽度。(一般不是一体的部件组成的宽度,取决于隔圈宽度,因而尺寸范围较广。。。)。
$ p/ k. f9 I2 d! Y" r, R1 I 5 E" S. _! ?6 k+ Y- ~7 ?
英制圆锥,本无所谓非标与否。。。& g) H. U" i6 r
- h2 {" Z2 K& L+ A; C1 F% r1 h) K

9 e6 ]# x6 F' I$ y7 \) E% D* _
) m% Q  k  |/ F以上。

评分

参与人数 1三维币 +5 收起 理由
hero2006 + 5 应助

查看全部评分

 楼主| 发表于 2008-7-4 08:37:35 | 显示全部楼层 来自: 中国江苏苏州
回复 6# 的帖子1 c& W" f% U8 w& q0 A7 K7 M
是两套轴承。
6 w* I7 n( \3 Y0 o$ ?第2套型号尺寸是对上了,至于游隙值我们需确定,测绘是不会准确的。5 @  B" y/ b/ c6 z6 h8 Z$ y
现在是第1套的尺寸对应不上型号。现在齿轮箱已合箱,无法再查看型号了。( C, f) b- Z% k: @. T6 K+ S
现在只知道型尺寸大约是184.15x266.7x161(125),内孔和外圆是准确的,轴承宽度不是很准确,但不会超过5mm的。至于给的107105CD型号,也是用户给的,是否准确确实不知。现在是只要知道有这个轴承,选型后,我们根据这个重做齿轮箱。这样即使与以前的不同,关系也不大。
发表于 2008-7-11 11:25:19 | 显示全部楼层 来自: 中国北京
你说的237545是不是这种的啊。/ I, Q0 W- |. z4 J& d9 u: y

评分

参与人数 1三维币 +2 收起 理由
hero2006 + 2 应助

查看全部评分

 楼主| 发表于 2008-7-11 12:12:25 | 显示全部楼层 来自: 中国江苏苏州

回复 8# 的帖子

这个我知道的。6 x$ y% B9 o" I7 W+ j  Y9 U
是另一个尺寸,我还没有找到型号:184.15x266.7x161(125)
