求助10：1的碟形封头怎么画啊，有没有具体的标准啊

kingkong527724

求助10：1的碟形封头怎么画啊，有没有具体的标准啊，郁闷中！

lhf999

不知道什么是10：1的碟形封头，封头的标准是JB/T4746-2002《钢制压力容器用封头》。

hbh0606

请楼主链接：http://www.3dportal.cn/discuz/vi ... A%D0%CE%B7%E2%CD%B7    《一个绘制碟形封头LISP程序》
7 A! [. l1 k4 o1 U& v  [& Y1 m& G尺寸符合标准：JB/T4746-2002。  链接：http://www.3dportal.cn/discuz/vi ... &highlight=4746    《JB/T4746-2002 钢制压力容器用封头》

gaoyns

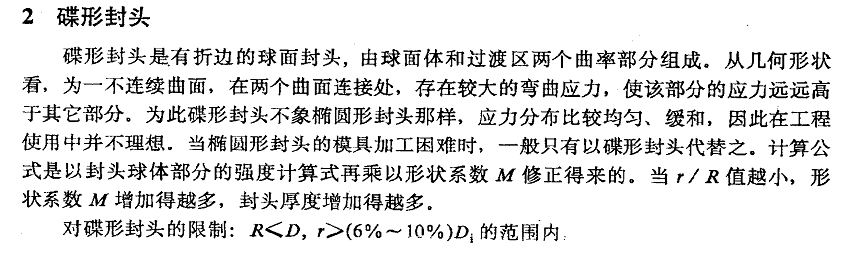

1   10：1的碟形封头就是R：r =10：1     （R、r 定义见下图），这个标准中R:：r = 10：1.5
) L1 M4 ^$ a( ^, C6 ?' K. l2   画法：画出筒体中心线和内、外壁，用R=Di 为半径向上画圆弧，再用 r 作半径将这圆弧与筒体内壁连接起来，加上壁厚将外部轮廓线也画出来。
! K- w  ]! K( b
[ 本帖最后由 gaoyns 于 2008-6-28 17:13 编辑 ]

kingkong527724

谢谢大家，没想到问题这么快就解决了

liulei1976

学习了，但是不知哪位大侠能提供DN<300的碟形封头的外形尺寸。
