沿螺旋线阵列

zxq2008 · 发表于 2008-6-26 21:42:39

您需要登录才可以下载或查看，没有帐号？注册

x

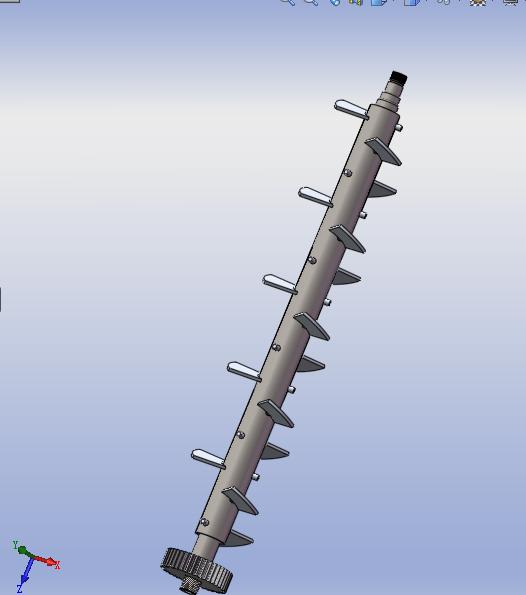

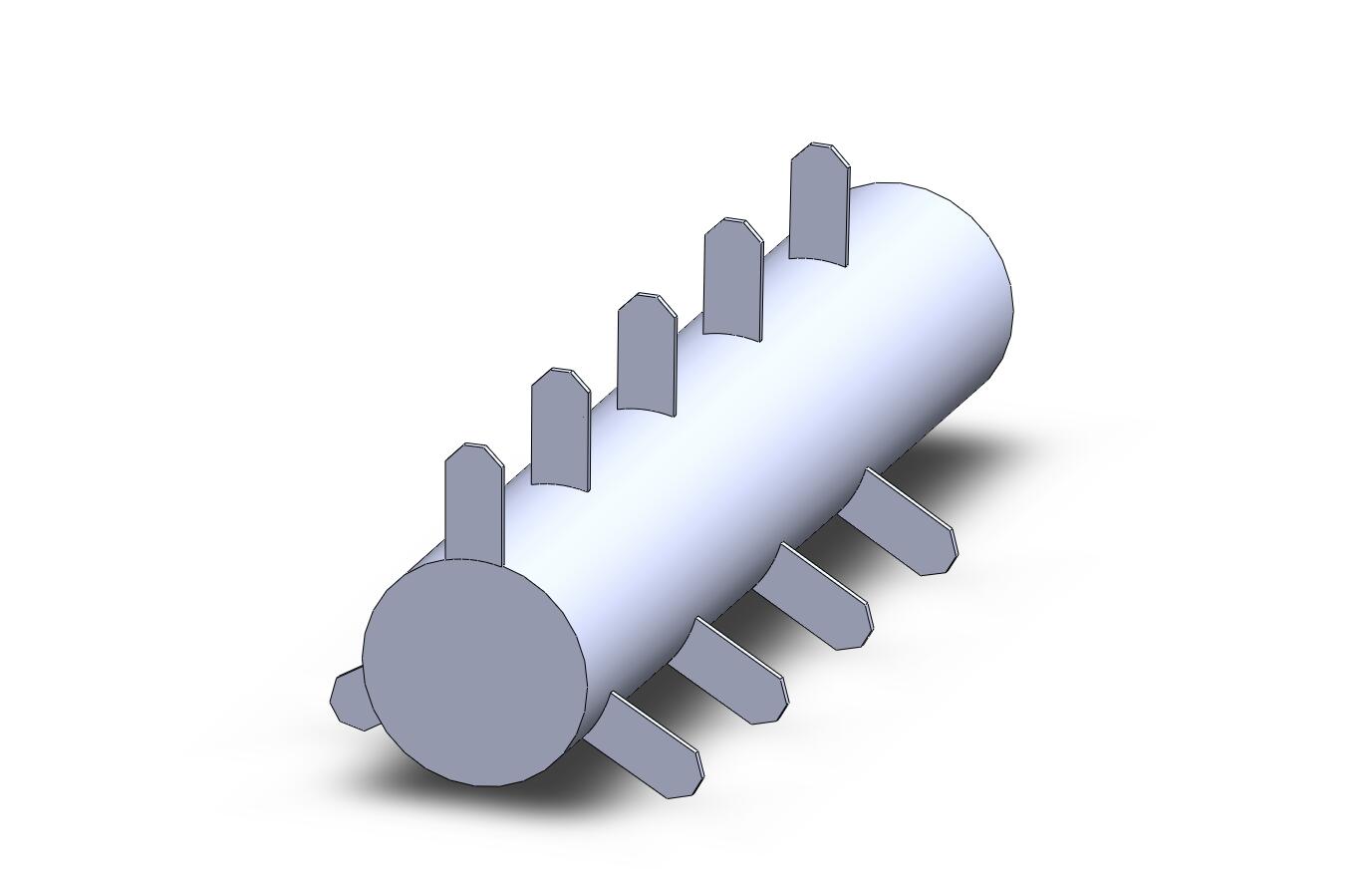

我今天做搅拌螺旋装配时，需要对螺旋叶片零件沿螺旋轴表面的螺旋线进行阵列，可折腾了半天也没弄出来，只能在零件图中对某个特征进行沿螺旋线的阵列，如图所示，请各位大虾指点，谢谢。

chenjun520601 · 发表于 2008-6-27 10:40:58

你看一下我这个，适合不？

417513745 · 发表于 2008-6-27 12:00:34

上源文件西诶邪恶

zxq2008 · 发表于 2008-6-28 21:47:10

2楼能否共享一下源文件，以解燃眉之急，我将不胜感激，谢谢。

liuzhenxingma · 发表于 2008-6-28 23:17:08

只有图片有什么用

hahap · 发表于 2008-6-29 10:36:16

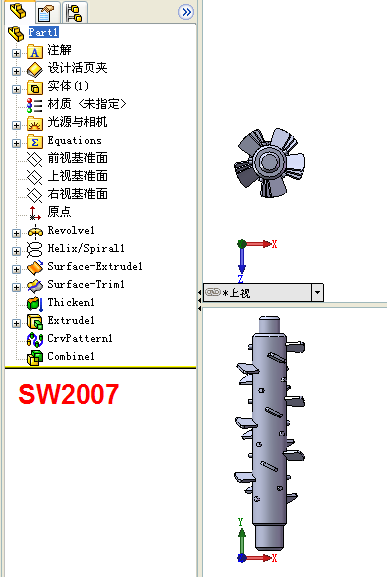

用SW2007做了一个，看下：
SW2007文件：

Part.rar (25.66 KB, 下载次数: 62)

978732302 · 发表于 2008-6-30 07:12:53

沿螺旋陈列还是一个新问题,看来做设计和绘图也是相当难的呀.
我也要多学习了

[ 本帖最后由 978732302 于 2008-6-30 07:15 编辑 ]

dashayu3008 · 发表于 2008-6-30 08:01:46

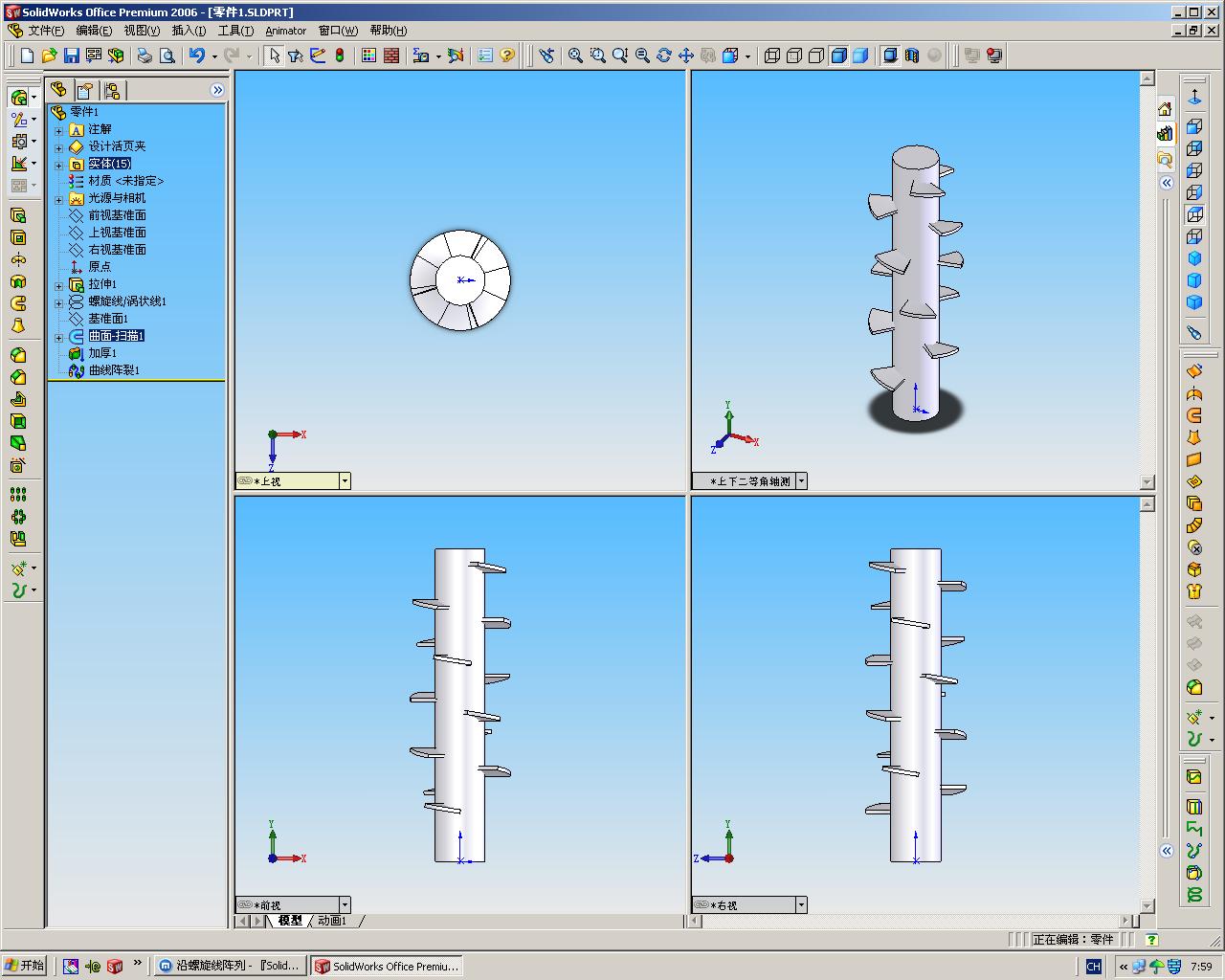

我用2006画了一个，不知道是不是这样

hudi · 发表于 2008-6-30 20:43:29

LZ的意思应该是在装配体里如何螺旋阵列不是在零件里零件里有螺旋阵列选项
装配体里没这个选项不过应该可以用特征导入间接实现吧
方法:零件里建标准孔特征沿螺旋阵列到装配体里将要阵列零件装这孔上用特征阵列
以上纯理论不行勿怪

:L

zxq2008 · 发表于 2008-6-30 22:17:11

谢谢楼上各位的无私帮助。

zcj1984 · 发表于 2008-7-1 15:06:23

不错学习了.谢谢各位

mybzhsky · 发表于 2008-7-4 11:22:37

good good 学习一下
