这弹簧怎么画

jcy004024 · 发表于 2008-6-23 15:44:46

您需要登录才可以下载或查看，没有帐号？注册

x

请各位帮帮忙，用SOLIDWORKS怎么画这弹簧？

ldy188 · 发表于 2008-6-23 15:55:05

画好螺旋线在画两侧挂钩，组合曲线，再进行扫描即可。

jcy004024 · 发表于 2008-6-23 16:05:40

还是不怎么清楚啊

jiangypm · 发表于 2008-6-23 16:11:18

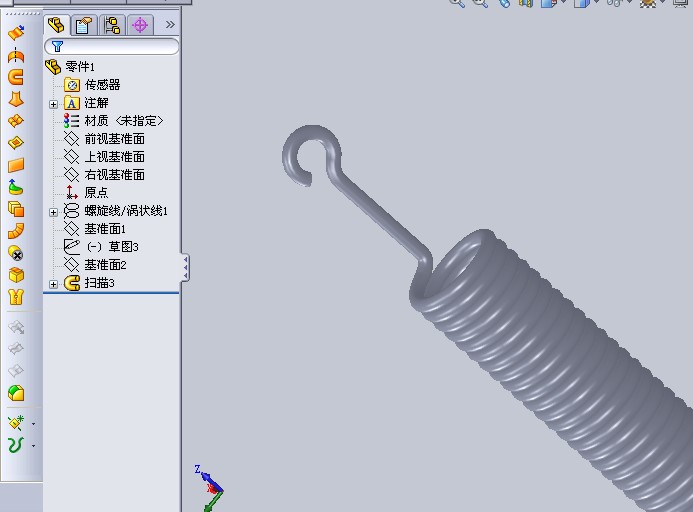

看看我画的，特征树也出来了，应该明白了吧

jcy004024 · 发表于 2008-6-23 16:16:03

是这样，但两个基准面是指哪个》？请您详细点，谢谢

jiangypm · 发表于 2008-6-23 16:33:02

搞多了一个，只有一个基准面有用，就是画两头钩子用的。

TOM790907 · 发表于 2008-6-23 16:54:57

上传个你参考下!

hahap · 发表于 2008-6-23 18:46:29

请楼主去这里参照下：拉簧如何绘制
这个与你要画的拉簧是一样的。

[ 本帖最后由 hahap 于 2008-6-24 10:25 编辑 ]

jcy004024 · 发表于 2008-6-24 10:02:57

能不能保存为低版本的，我的打不开，还有请各位详细点介绍一下，再次谢谢大家的帮忙

ldy188 · 发表于 2008-6-24 10:56:11

最近很忙，不能给你画了。我发个以前的附件，你自己看看。这个图难就难在螺旋线与直线的相接处。我发的是卡簧的图，没有螺旋线，不过性质是一样的。

下面的文件是2007版。

bcw0214 · 发表于 2008-6-24 15:47:10

就用一个基准面就可以画出来了，用sw做起来不是很麻烦，请耐心！

jcy004024 · 发表于 2008-6-25 10:13:10

扫描生成拓扑上无效的实体是扫描原因啊？

jcy004024 · 发表于 2008-6-25 10:24:19

草图画好了，但出现上面我说的拓扑，请高手指教

hahap · 发表于 2008-6-25 10:25:24

那是你弹簧的线径与螺旋线螺距相等了，你把线径调小0.01或螺距加大0.01就可以了。

jcy004024 · 发表于 2008-6-25 10:40:16

请帮忙看看，到底是哪方面的问题

hahap · 发表于 2008-6-25 11:13:46

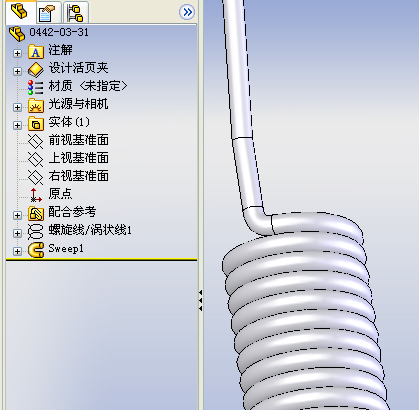

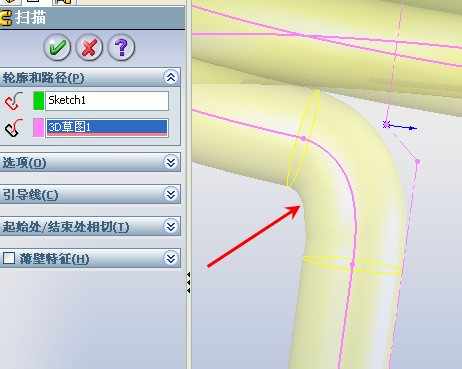

这里过度加大些就好（从预览可以看到扭曲了）：

改后就可以了：

SW2007：

0442-03-31A.rar (75.53 KB, 下载次数: 59)

jcy004024 · 发表于 2008-6-25 12:06:05

谢谢，终于搞好了，

:lol:

linglie513 · 发表于 2008-7-3 16:18:25

有没有软弹簧的画法呀？

qaz8792271 · 发表于 2010-1-21 20:35:49

就是不明白！那个弯角是怎么画的！？

大地勇士 · 发表于 2010-1-21 21:17:01

弹簧按一般的画法，挂钩用3D草绘画就行了。

qaz8792271 · 发表于 2010-1-21 21:42:45

感谢各位大牛的指导！放样曲线我要多练习下了！谢谢你们

zfs139 · 发表于 2010-1-21 21:55:36

都不错呀，学习呀

pianzhouyiye · 发表于 2010-1-21 22:01:29

好东西，真好

pianzhouyiye · 发表于 2010-1-21 22:02:52

以前就一直在想怎样画会更好！

gxj528 · 发表于 2010-1-22 11:28:45

类似于螺纹画法
