爆炸图是只能沿XYZ三轴方向炸开吗？

j962540 · 发表于 2008-6-13 10:06:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位大侠，我在画爆炸图的时候怎么只能沿XYZ三轴方向炸开呢，我记得以前好像不会这样的！

大洗衣盆 · 发表于 2008-6-13 10:15:58

可以自己手绘路径的

j962540 · 发表于 2008-6-13 10:23:11

原帖由 大洗衣盆 于 2008-6-13 10:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif- i& Y- l Z! d$ T6 f7 @: a/ w0 ]
可以自己手绘路径的

请问怎么手绘路径哟，可以加我QQ指教吗？8300229

TZyejing0719 · 发表于 2008-6-13 10:39:58

原帖由 j962540 于 2008-6-13 10:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif* o( O9 e# M5 \4 \( O' ]. O

$ | v7 Z2 o2 {# ~7 e# M
3 p( ]6 p$ h% }" @* {# q) e" n请问怎么手绘路径哟，可以加我QQ指教吗？8300229

好东西要大家分享啊,怎么能用QQ密聊呢, 也教教我啊284401665

zimo · 发表于 2008-6-13 11:09:13

应该是建立一个三维草图做路径吧，你试试看，我没玩过。

大洗衣盆 · 发表于 2008-6-13 11:32:30

新建一个三维草图,然后再爆炸的时候方向选择那个草图就可以了...

不过好像跟我以前的方法不一样...我再研究研究,感觉这个方法不是很正规.

j962540 · 发表于 2008-6-13 11:56:10

原帖由 大洗衣盆 于 2008-6-13 11:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif# `# {& C% T3 E7 _( ?( |/ R' D
新建一个三维草图,然后再爆炸的时候方向选择那个草图就可以了...+ ^" E k& Y# l+ R: t( [( m) s7 _
; Z; G, ^ ^7 \( j0 E; T
不过好像跟我以前的方法不一样...我再研究研究,感觉这个方法不是很正规.

这我也试过了，爆炸的时候根本就没法选别的，只有三个轴向可以选择！

大洗衣盆 · 发表于 2008-6-13 12:28:23

不能满足你要求?

satanpopo · 发表于 2008-6-13 12:48:03

是三個軸，六個方向呀。

shenwei45 · 发表于 2008-6-13 12:51:36

我只知道选坐标，X Y Z 六个方向移动

小和尚 · 发表于 2008-6-13 12:54:02

期待高手出场?

大洗衣盆 · 发表于 2008-6-13 13:27:35

其实方向的时候选择一个斜面不就可以了么..

j962540 · 发表于 2008-6-13 13:31:12

我知道是六个方向，可是我现在不想沿着XYZ三轴的方向炸开，问题是除了选这三轴，别的面根本就选不了！
帮助里面明明说可以移动并改变成沿某轴或面方向的，结果却无法操作！

大洗衣盆 · 发表于 2008-6-13 13:36:39

我用04可以选择别的面或者线啊..

j962540 · 发表于 2008-6-13 15:24:53

原帖由 大洗衣盆 于 2008-6-13 13:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif* I0 c) T, ^7 A P. @ s6 o1 M
我用04可以选择别的面或者线啊..

我记得我以前用04的也可以在任意方向爆炸开来的，现在用了07版却不行了。真是郁闷，版本升级了，工具却不那么方便了！

大洗衣盆 · 发表于 2008-6-13 15:33:28

是啊...我就是说的04...07确实是不可以选择其他的了...

j962540 · 发表于 2008-6-13 15:50:46

原帖由 大洗衣盆 于 2008-6-13 15:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 A) e" n2 o. U c6 z' |
是啊...我就是说的04...07确实是不可以选择其他的了...

唉，真是郁闷S了，这个软件开发的人怎么就没考虑到呢！

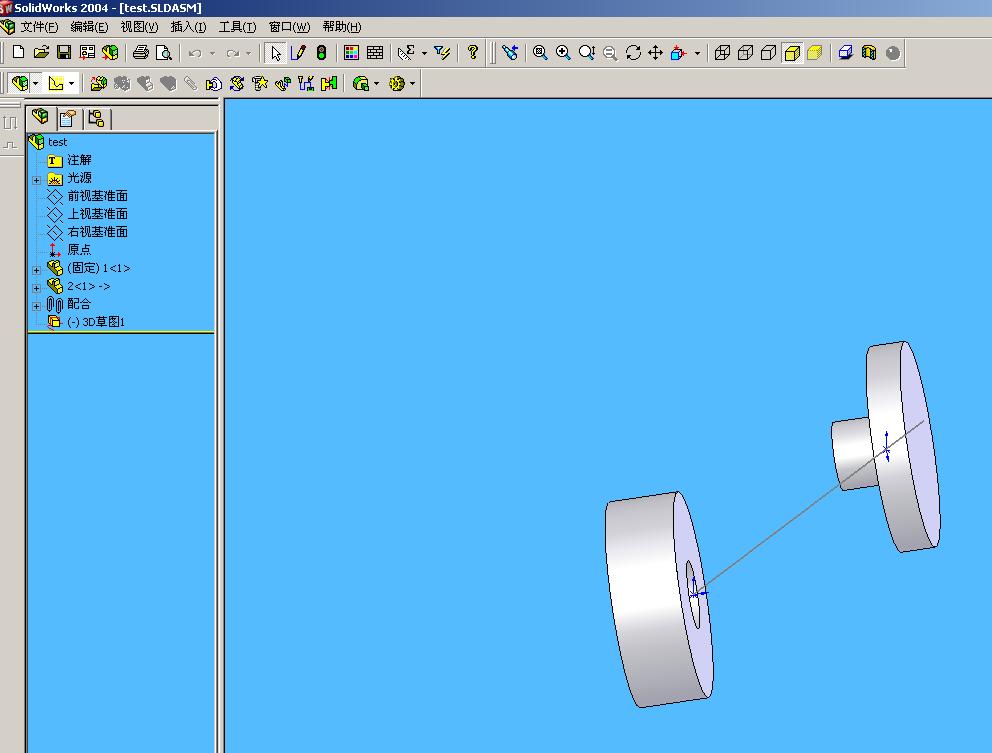

uhrmay-01 · 发表于 2008-6-13 16:51:59

你可以通过边来改变三轴的方向如图

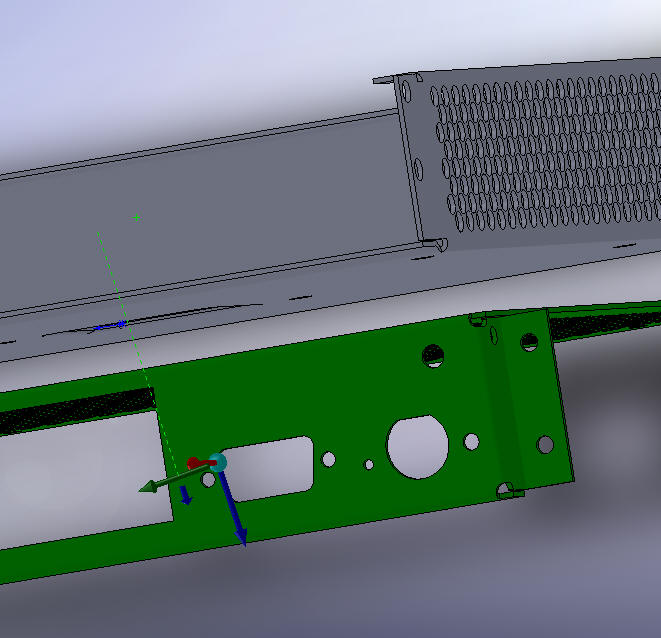

litianbao0 · 发表于 2008-6-13 17:40:46

可以改变三轴的方向，参考一些基准线来作为基准轴。

guistar1983 · 发表于 2008-6-13 18:02:57

　好像ＳＷ２００１的可以哦。

zbf1105 · 发表于 2008-6-13 18:30:39

我用的时候好象也只能朝XYZ轴爆炸,难道可以手绘路径吗?好象没这功能.

chengmu · 发表于 2008-6-14 10:42:06

爆炸视图是为了演示装配顺序或层次，故一般沿装配轴炸开，若想随意位置，只要多移动两次即多形成两个爆炸视图就行了。

sunrays110 · 发表于 2008-6-14 12:36:16

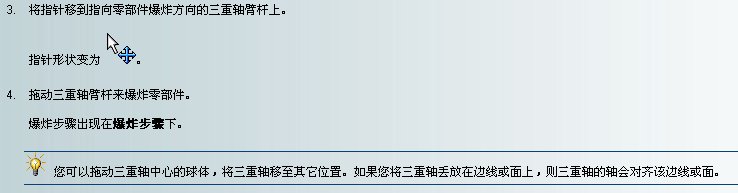

要改变方向则请如下操作:

在坐标的三个方向的任一个方向上单击右键,有个更改方向的命令,然后选择模型的边线或是预先画的草图即可.

bcw0214 · 发表于 2008-6-24 17:06:14

做这么简单的图应该使用SW很容易先做一个基准面！

zxq2008 · 发表于 2008-6-24 22:05:16

而且从SOLIDWORKS2007开始好像没有“自动爆炸”的功能了。
