Solidworks2007的旋转剖问题。。。。急急急

3104000479 · 发表于 2008-6-1 14:21:04

您需要登录才可以下载或查看，没有帐号？注册

x

请教一下高手：在solidworks中用多线段生成旋转剖视图时，为什么生成的剖视图会变长了呢？请问有什么方法可以做好旋转剖吗？谢谢你们的回答。。。。。急急急。。。

jincy · 发表于 2008-6-1 15:07:23

楼主哇，心有灵犀一点通，我正想问这个问题，我还以为你知道呢！请各位大侠帮帮忙！

zj7200 · 发表于 2008-6-1 15:14:57

可以使用局部剖，上下两次，就不会变长啦！我就是这样剖的

zimo · 发表于 2008-6-1 16:39:27

SW把转折那一部分也算进去了，所以变长了呗！我通常是这样解决的：

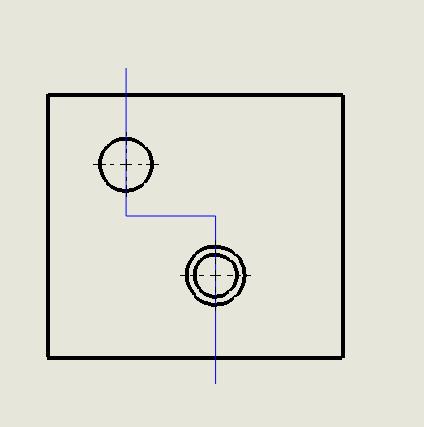

1.先用草图画出剖切线；

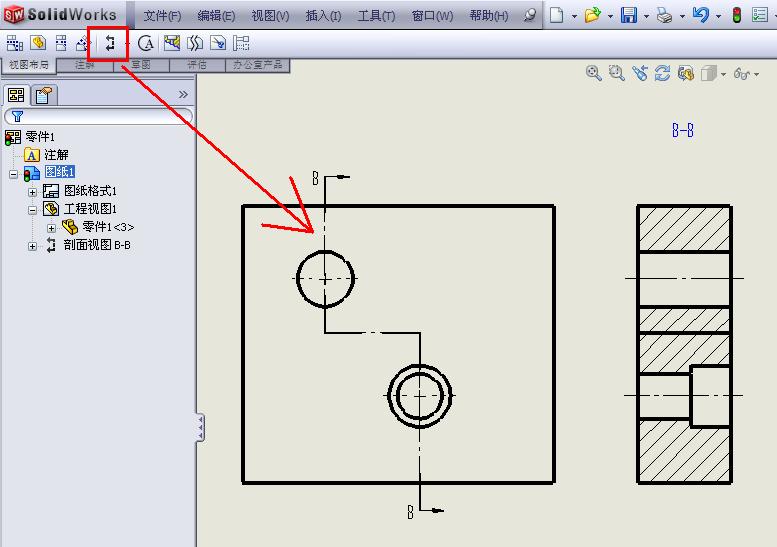

2.选择绘制的剖切线（三段都选上），运用普通的剖视图命令即可；

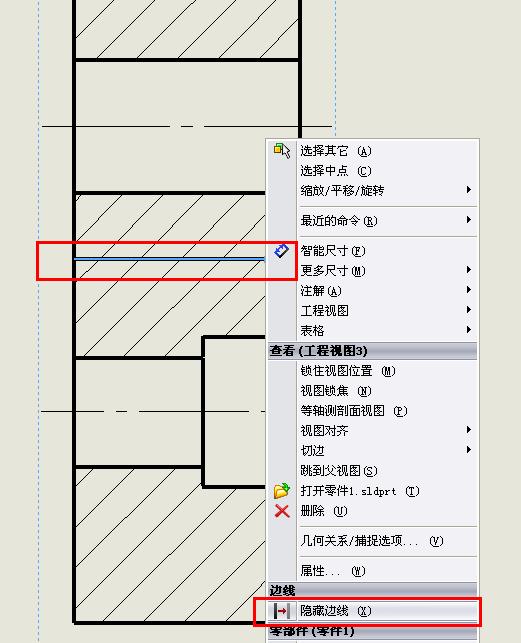

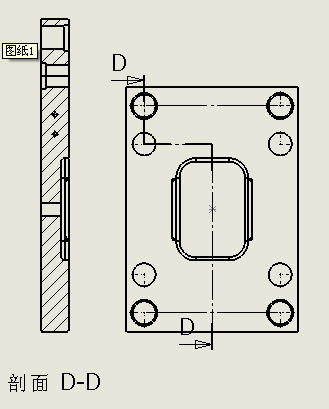

3.SW会在剖视图转折处多出一条边线，不过没关系，在这条线上点击右键可以隐藏掉，这样就完全符合GB了。

mastersun · 发表于 2008-6-1 17:11:56

原来这样也行的.

:)

guoquanfeng · 发表于 2008-6-1 18:37:39

旋转剖视图后不能标注尺寸，楼主是如何解决的？

liuting427 · 发表于 2008-6-1 18:57:34

LZ讲的是阶体剖吧，旋转剖SW上真的是很年个***

dashayu3008 · 发表于 2008-6-2 13:04:45

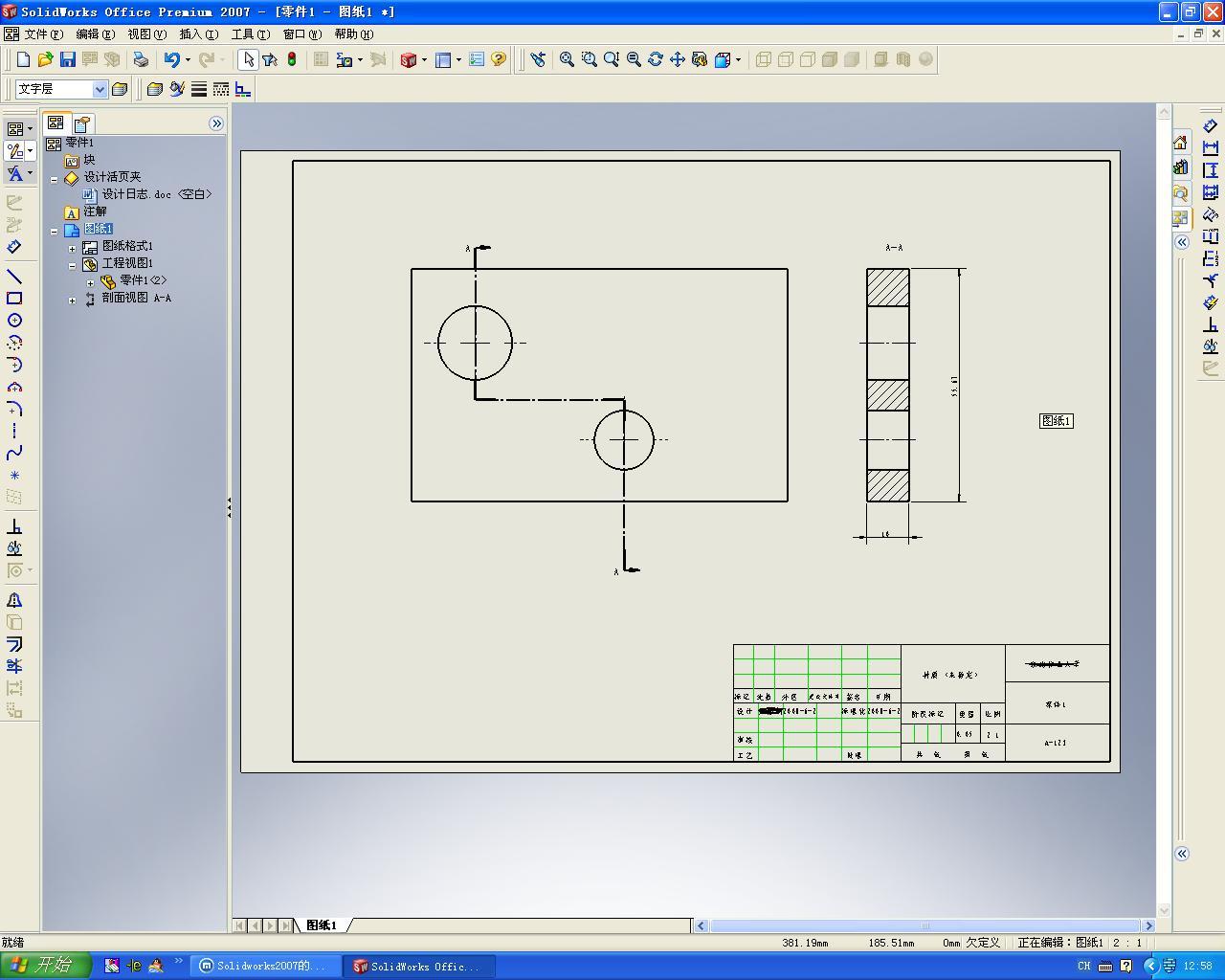

楼主这种情况不能用旋转剖，用普通的剖切就可以，具体的作法4楼说的很很楚了，有一点补充一下，并不是象4楼说的必须全选三条线段，只选一条即可。6楼说的不能标注的问题也不存在，看我这个简图。

dashayu3008 · 发表于 2008-6-2 13:52:00

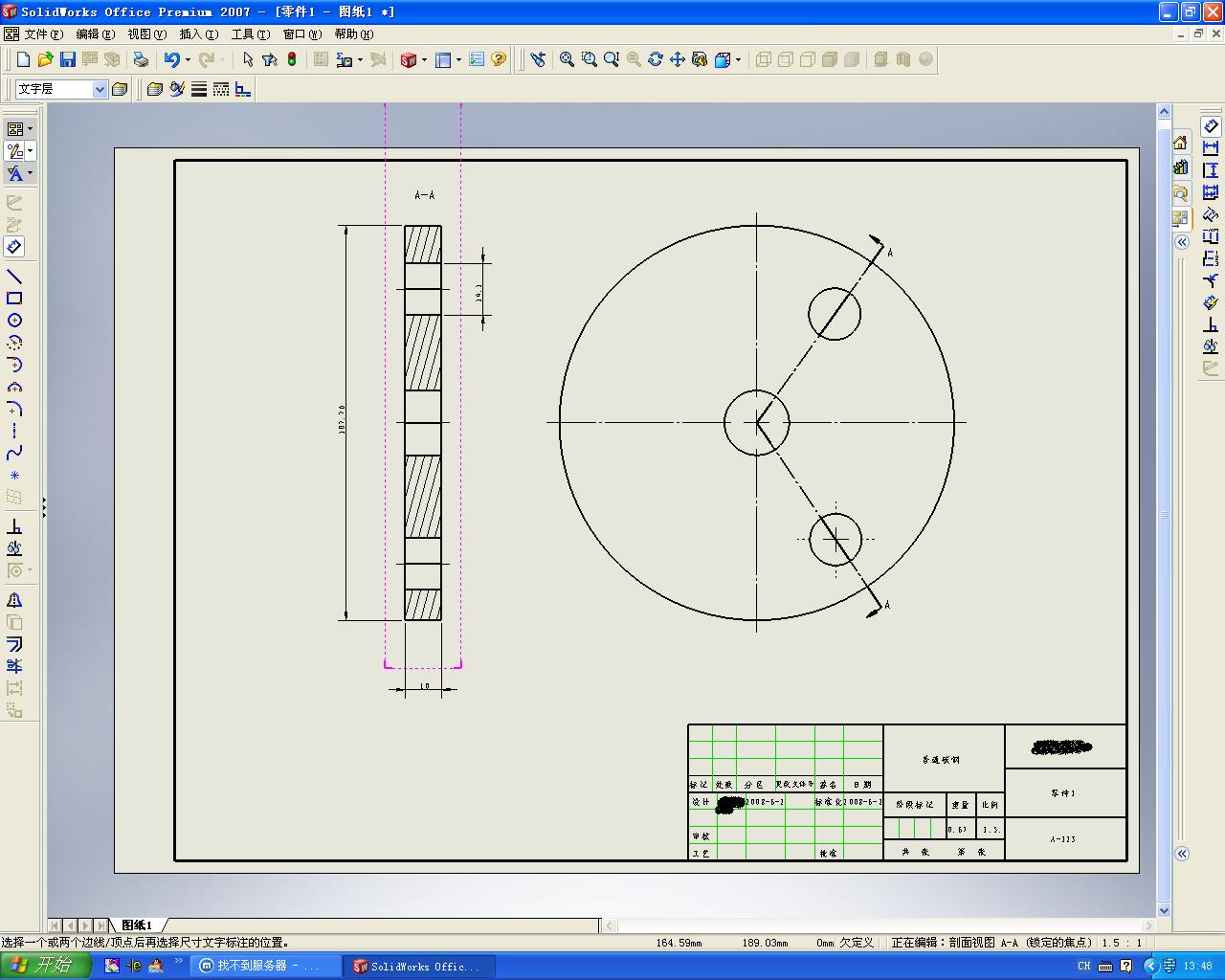

旋转剖是下面这样的
