求助，圆周螺旋槽的圆柱凸轮画法

cidian890 · 发表于 2008-5-21 09:47:05

您需要登录才可以下载或查看，没有帐号？注册

x

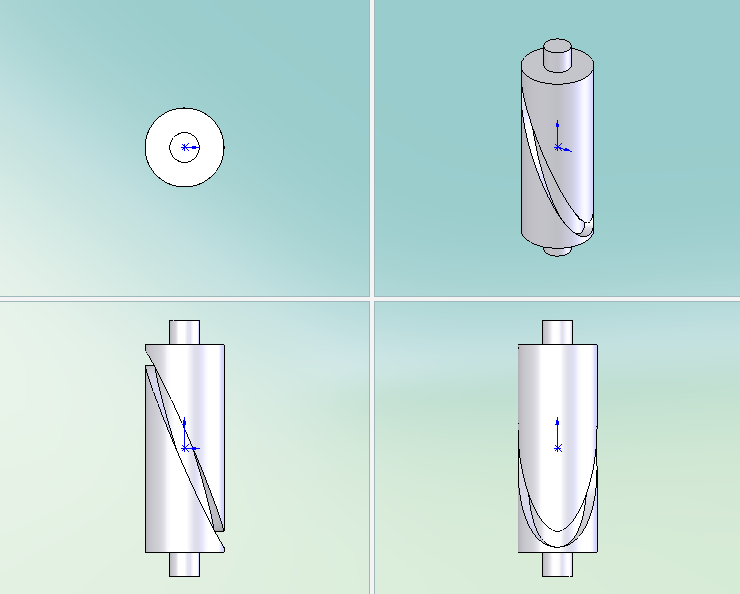

现需要模拟一个“往复运动”，需要画一个带有圆周螺旋槽的圆柱凸轮机构。
如图所示：请高手提示一下画法

wangdaowei · 发表于 2008-5-22 12:30:37

如果是等速凸轮你可以画条斜线投影到圆柱面来完成切除，像你的图片上的就可以。
如果不是等速的你可以画出你凸轮的运动轨迹（新建一个和你建好的圆柱面相切的面）然后有个{包覆}命令就可以了，抱歉！我自己的电脑上不了网，不然发个图要清楚点

zhzgl · 发表于 2009-12-22 03:06:48

三维主任：你好，我也需要这种圆周凸轮。按你画等速凸轮的提示，但扫描切除出来的槽很不平滑。因为我找不到在哪是上传图片，图形无法详说。你能否将画此圆周等速凸轮的方法发一份给我的邮箱（zglan@21cn.com)。真的太感谢你了。

gdwxf5200 · 发表于 2011-7-11 12:01:03

我也想知道,望高手指点一二.邮箱447649437@qq.com

panda_2006 · 发表于 2011-7-11 12:30:34

画2条螺旋线，

用扫描切除命令， 2次切除材料。选择实体切除。

在选项内，选择矢量方向为圆柱体的端面

1999lggg · 发表于 2017-3-7 10:25:29

我也想要知道怎么配合，，请高手发一份到我邮箱。1999lggg@163.com 谢谢！

lianghongfei · 发表于 2017-3-8 09:11:10

用分割线，曲面切除
