螺纹线的工程图

毛友春 · 发表于 2008-5-9 09:08:56

您需要登录才可以下载或查看，没有帐号？注册

x

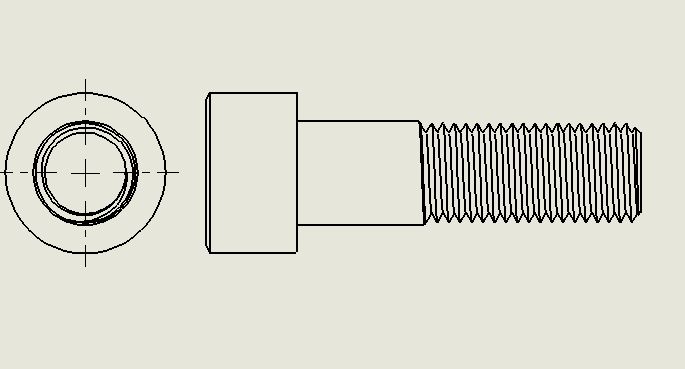

工模型中绘制的螺纹，可是转化为工程图时，螺纹线投影很不合规格，请问这是怎么回事？有什么好的方法解决？请指点。

[ 本帖最后由毛友春于 2008-5-9 09:39 编辑 ]

GAOLIZHONG1974 · 发表于 2008-5-9 09:10:52

请贴图表达清楚怎么不合规格才能解决

gnosgnahz · 发表于 2008-5-9 09:15:08

把你的视图设置为“高品质”。另外工程图还要符合“GB”标准。

chenjun520601 · 发表于 2008-5-9 10:46:11

我想楼主出工程图的话，最好还是用装饰螺纹线来表示比较好！因为装饰螺纹线可能给定螺纹内径或外径！这样出工程图就像CAD一样很方便了！

GAOLIZHONG1974 · 发表于 2008-5-9 11:12:27

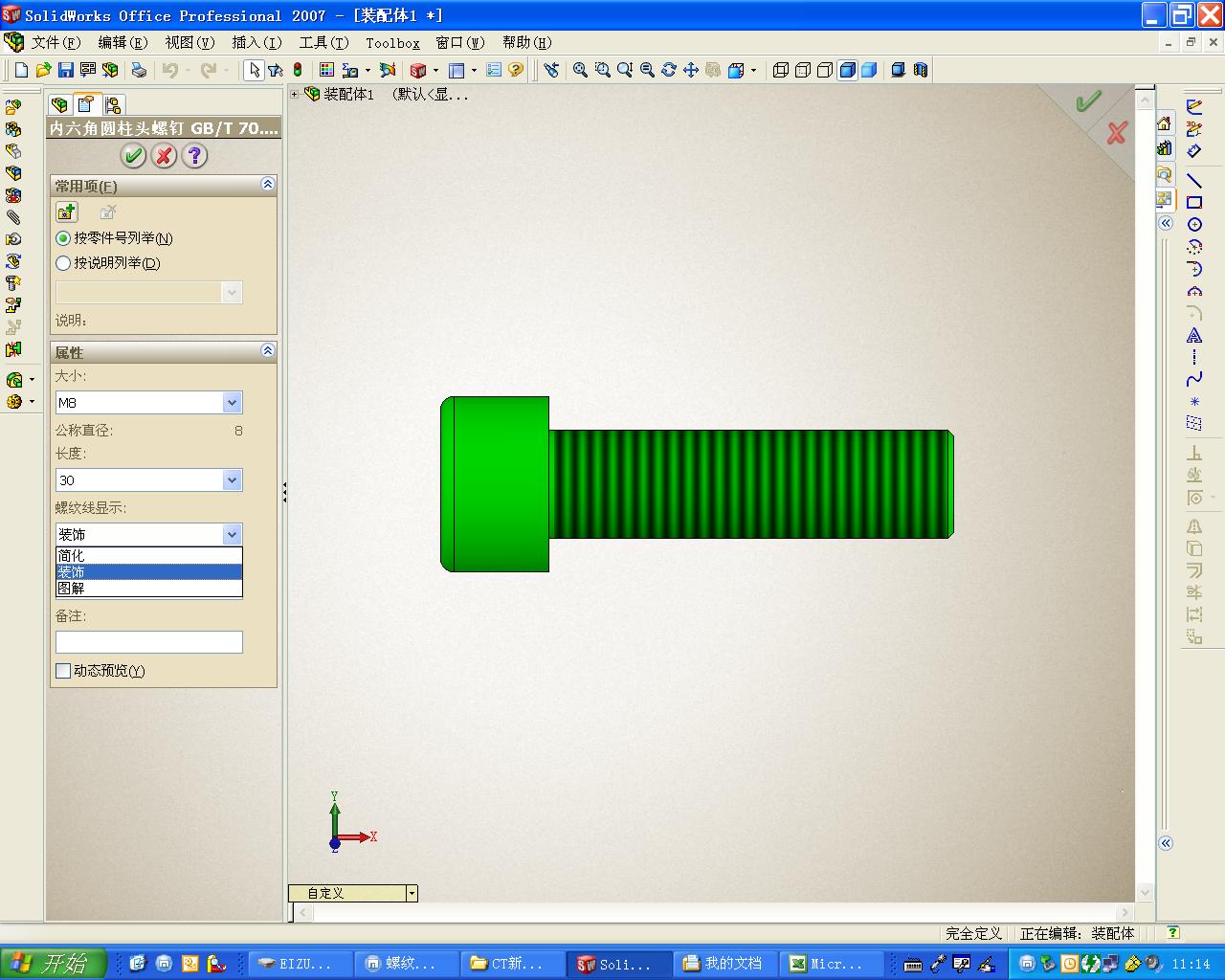

楼上说的对，你出现这个问题应该是在插入TOOLBOX件的时候螺纹线显示选项没选择装饰螺纹线的缘故

[ 本帖最后由 GAOLIZHONG1974 于 2008-5-9 11:13 编辑 ]

jsmoka · 发表于 2008-5-25 22:17:22

哈哈,学到一招了啊

xulin590806 · 发表于 2008-7-9 11:09:20

这个方法非常好！！！

zimo · 发表于 2008-7-9 22:36:28

楼主用的是实体螺纹，视图是按实体的实际外形投影的。像楼上几位说的用装饰螺纹即可。

hengxinzuiyue · 发表于 2008-7-12 14:51:10

不错啊，涨见识了啊！！

lqf999999 · 发表于 2008-7-13 15:31:03

一般都不畫實際螺牙。太麻煩，而且慢。
直接用裝飾牙就行了。

不過在零件圖上因要視覺效果時，才畫實體牙的。

manbuyuji · 发表于 2008-7-13 16:03:07

路过学习一下

he7691503 · 发表于 2008-7-13 21:40:42

画牙齿太麻烦，而且也没使用价值

cen_wh · 发表于 2008-7-14 11:29:52

不错啊，长见识了

:lol:

Wuzx · 发表于 2008-7-14 15:56:20

困扰很久了,终于知道了
