半剖视图

毛友春 · 发表于 2008-5-8 09:27:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

工程图中是不是只能画全剖视，想画个半剖视而另一部分又显示不了。怎么办？我想用局剖视来代替半剖视，而用直线画中心处来断开，好像也不行，请问有什么好的方法？

GAOLIZHONG1974 · 发表于 2008-5-8 09:44:39

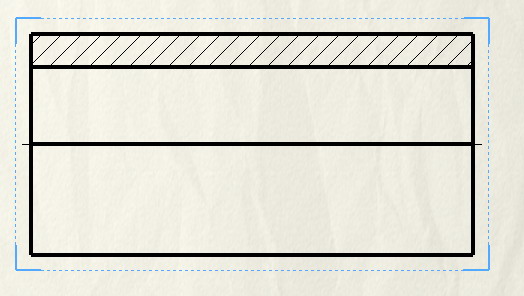

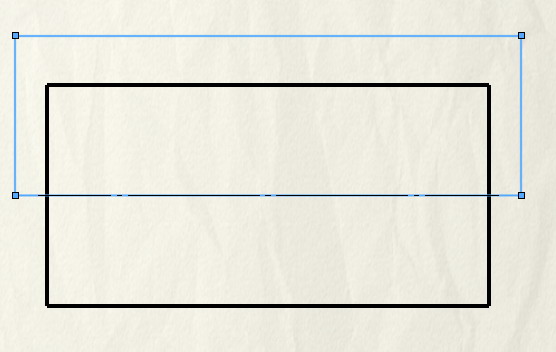

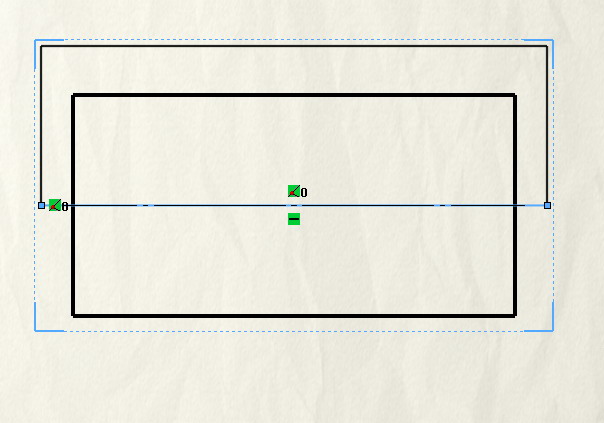

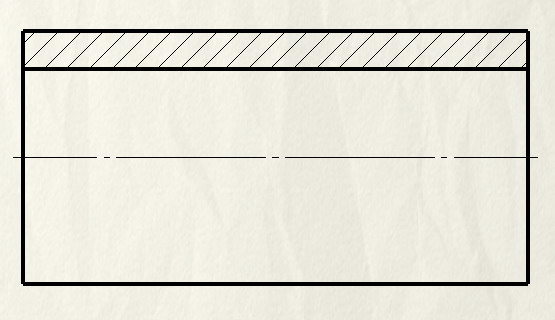

你可以画一个矩形，让矩形一边过中心线，先选中矩形的任意一条边线，再选择剖视图，就可以生成过中心线的半剖了，对于中心线处的那条矩形的边线，你可以选择隐藏，再画条中心线就可以了。

毛友春 · 发表于 2008-5-8 16:25:08

你是用的局部剖视图来表示的。

zaimingsun · 发表于 2008-5-8 16:35:25

楼上好办法

GAOLIZHONG1974 · 发表于 2008-5-8 17:23:37

是局部剖视的方法做的

毛友春 · 发表于 2008-5-8 17:34:09

不旱说，我还以为真的用剖视图画。我原先就是用这种方法。

xuxinzhi2006 · 发表于 2008-5-9 23:14:36

请问一下：半剖后如何标注孔径和外径的尺寸？谢谢！

yangchuok · 发表于 2008-5-10 00:06:55

用断开的剖视图来做，我就是这样的。在视图中间画条直线，然后封闭，在对应的视图中选择深度就可以了

毛友春 · 发表于 2008-5-10 12:59:44

用省去一边的尺寸线与尺寸界线就行了，标注直径就行了。

陶孝鹏 · 发表于 2008-5-10 14:39:28

原帖由 毛友春 于 2008-5-8 09:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 _$ h+ V5 x3 i4 t' \; B工程图中是不是只能画全剖视，想画个半剖视而另一部分又显示不了。怎么办？我想用局剖视来代替半剖视，而用直线画中心处来断开，好像也不行，请问有什么好的方法？

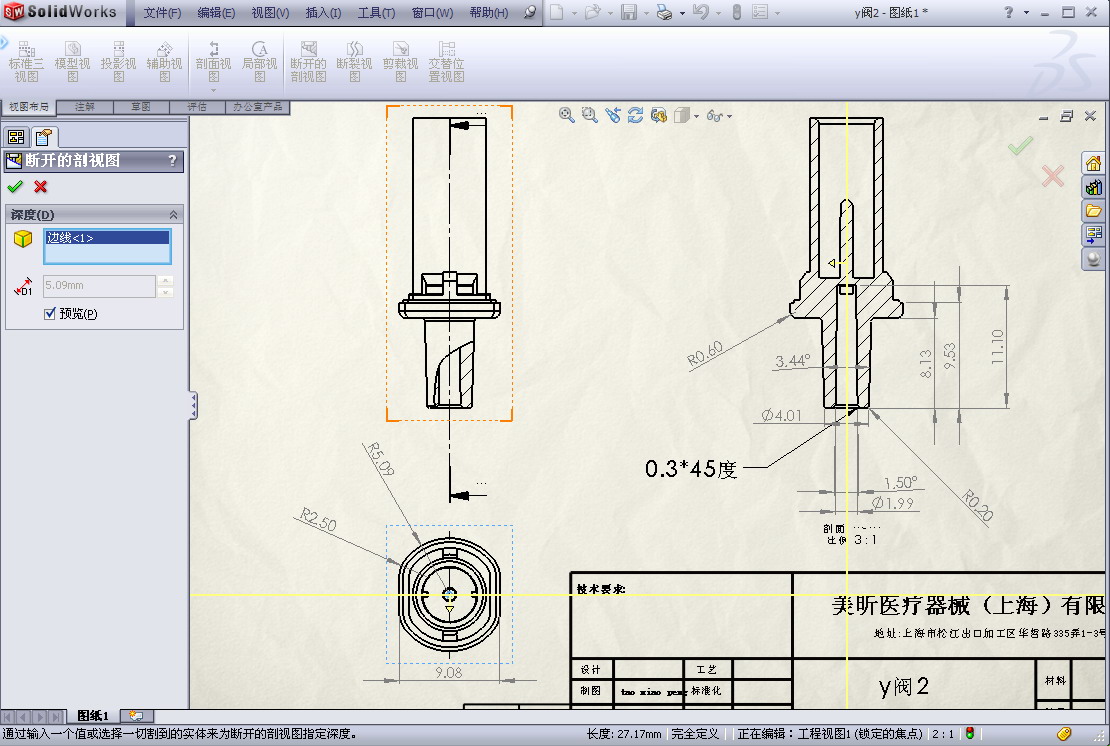

不知道这是否，是你需要的效果！

陶孝鹏 · 发表于 2008-5-10 14:41:02

请问一下高手，为什么我上传的图片看不到?

毛友春 · 发表于 2008-5-10 15:11:29

用附件上传就可以了

陶孝鹏 · 发表于 2008-5-11 00:13:27

再上传一下！上次我是两张一起传的！

陶孝鹏 · 发表于 2008-5-11 00:16:59

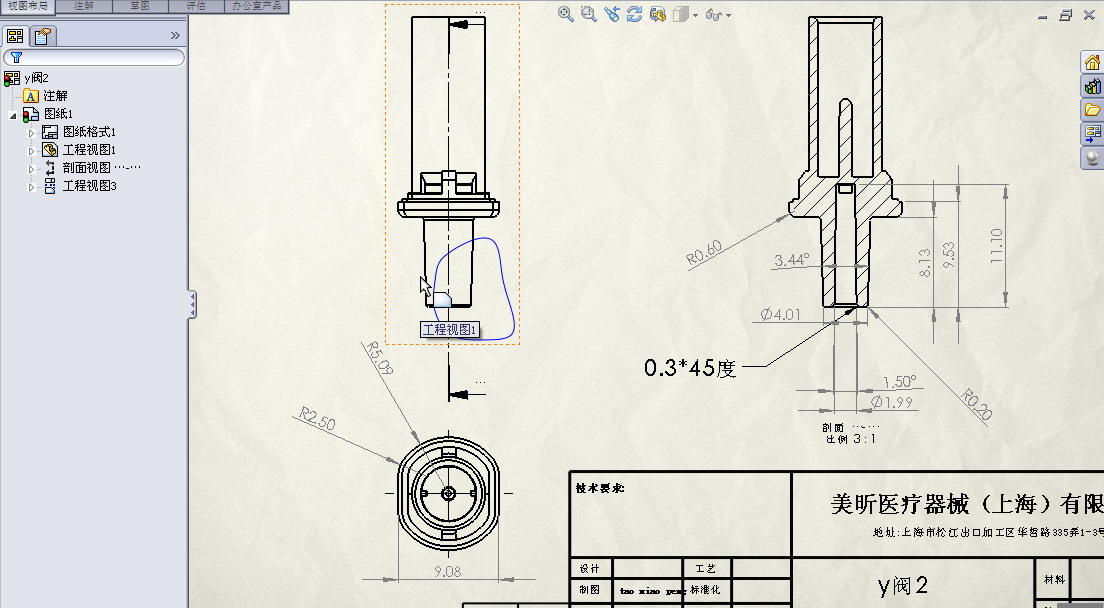

还有一张，不知道是不是你要的效果？

longying0550 · 发表于 2008-5-11 09:01:06

又学到一招，以前都是使用全剖的，

zhengchenggang · 发表于 2008-5-12 08:54:13

2楼的朋友我试了怎么不好用呢

GAOLIZHONG1974 · 发表于 2008-5-12 09:11:37

选择完矩形的一条线后，选择“断开的剖视图”来生成半剖形式的图

yu5945 · 发表于 2008-5-12 09:45:25

学习了，谢谢大家

:)

zhengchenggang · 发表于 2008-5-12 12:32:14

17楼的朋友 OK了谢谢

笑宝贝 · 发表于 2008-11-24 23:39:32

不得行呀！！！！！！！！1

CXQQ · 发表于 2008-11-25 09:01:38

学习中,谢谢各位.

CXQQ · 发表于 2008-11-25 09:02:45

我感觉SW是出图最快的三维软件了.

sxbd1974 · 发表于 2008-11-25 09:51:29

我也是今天才看到这个方法，确实很实用

j3465kk · 发表于 2010-2-1 14:06:58

学习了谢谢

liuyong453 · 发表于 2010-2-1 18:21:49

选择完矩形的一条线后，选择“断开的剖视图”来生成半剖形式的图
