[已解决] 装配图转换成工程图时双点划线如何显示

[复制链接]
发表于 2008-4-30 09:51:49 | 显示全部楼层 |阅读模式 来自: 中国江西南昌

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

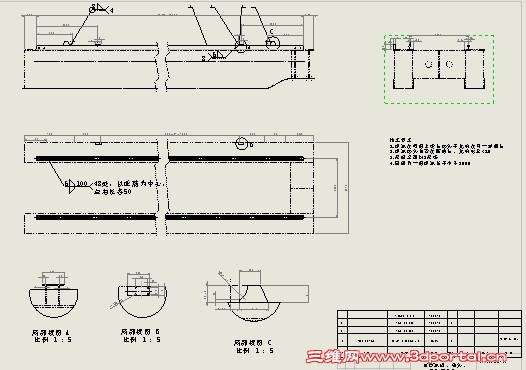

装配图转换成工程图时个别零件需要用双点划线显示,有哪位大侠知道
发表于 2008-4-30 10:27:53 | 显示全部楼层 来自: 中国山东青岛
在工程图里选中你想变成双点画线的轮廓,然后选择线型,把它改下不就OK了
% M" t0 J" S" L& s6 w8 g0 O很简单的
 楼主| 发表于 2008-5-7 09:02:18 | 显示全部楼层 来自: 中国江西南昌
知道了, 谢谢!!
发表于 2008-5-8 09:16:15 | 显示全部楼层 来自: 中国山东烟台
可以在工程图中选择零件的线型用双点划线
发表于 2012-8-21 13:14:59 | 显示全部楼层 来自: 中国辽宁鞍山

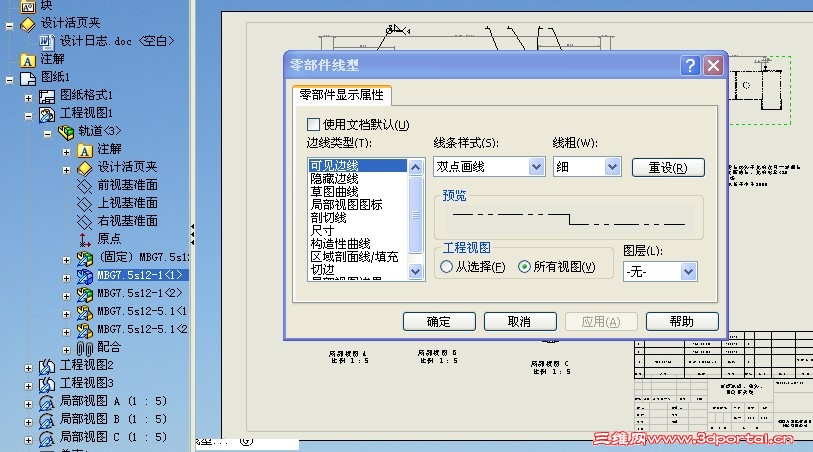

选中零件,右点选择零部件线型,把使用文档默认前的勾点掉,再在右边的下拉菜单选择你想要的线型就OK了( P3 u7 O% C: ~& K4 P% D
发表于 2012-8-21 13:22:00 | 显示全部楼层 来自: 中国天津
5楼给的很详细 ,又要被加分喽!
