一个图形就是封闭不了请高手帮忙解决

sxlfr · 发表于 2008-4-28 14:32:34

您需要登录才可以下载或查看，没有帐号？注册

x

用电子图板画了一个图形要添加剖面线，总是提示环不封闭，可怎么也找不到不封闭的点，请高手来帮忙解决一下。

断面.rar (2.9 KB, 下载次数: 13)

wuteng66 · 发表于 2008-4-28 14:50:54

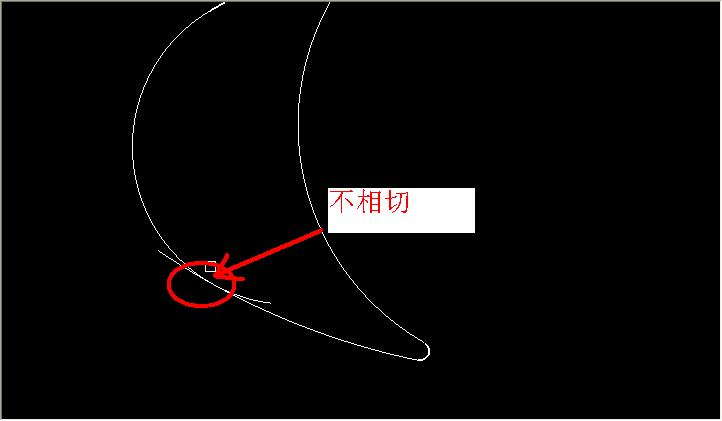

图没好好，如下：（检查过，只有这个地方）

237577226 · 发表于 2008-4-28 14:57:05

呵呵，伍腾兄跑到我前面了啊哈哈

wuteng66 · 发表于 2008-4-28 15:06:06

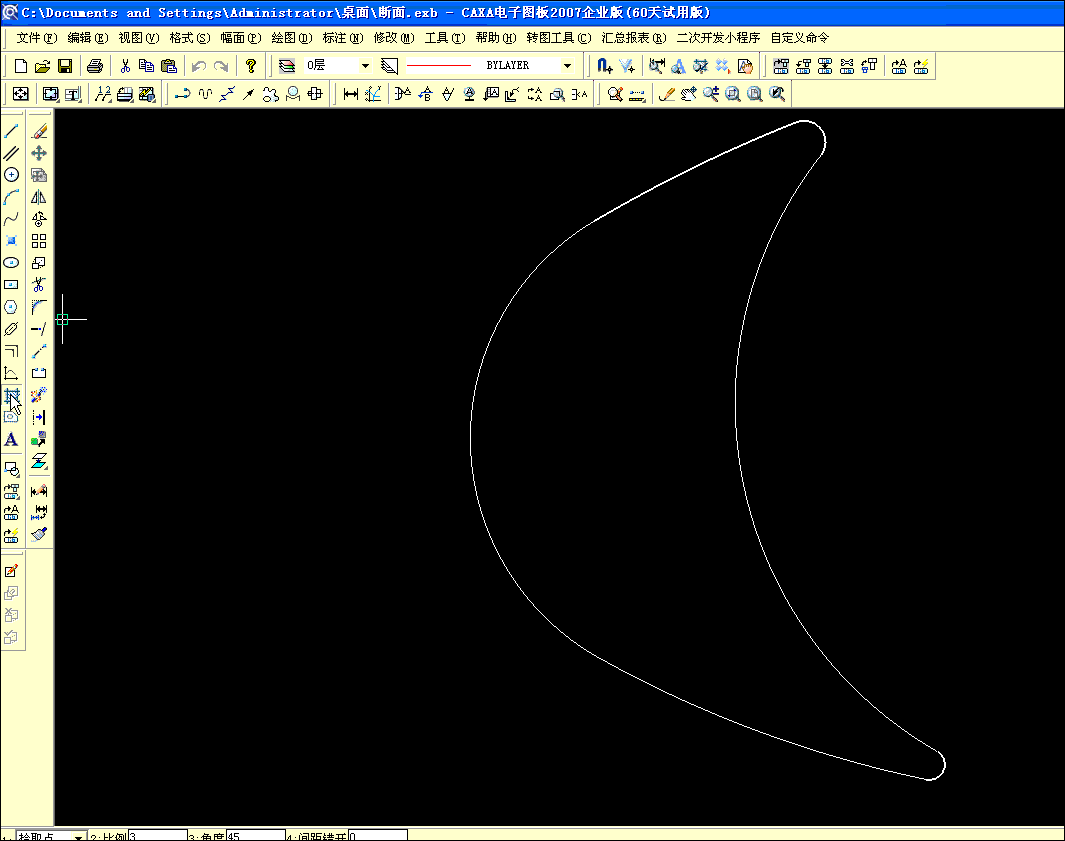

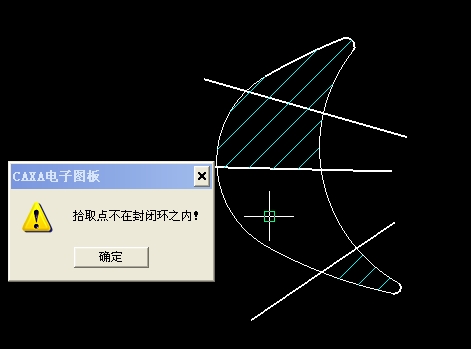

呵呵，图形如果不复杂，就用直线划几个区域，一个一个填充，有不能填充的部分就找接点，很快就能发现。
奇奇，你是怎么找的？

237577226 · 发表于 2008-4-28 15:37:31

我的法简单：将所有的线都延伸。

然后可以在放大看看有没有不相交的地方。
或者还可以用裁剪命令一个一个的去剪切，一下将线段全部剪切掉的地方就肯定有不相交了啊。哈哈

[ 本帖最后由 237577226 于 2008-4-28 15:41 编辑 ]

sxlfr · 发表于 2008-4-28 16:00:13

我一共查出5个不封闭的点，用拉伸方法都没有问题，就是封闭不住，仍然提示不封闭。没有办法了只好找到各弧段的中心一个一个的画圆再剪切完成的，谢谢楼上各位了，用你们的方法再试一试。

dongchongxiacao · 发表于 2008-4-28 16:29:51

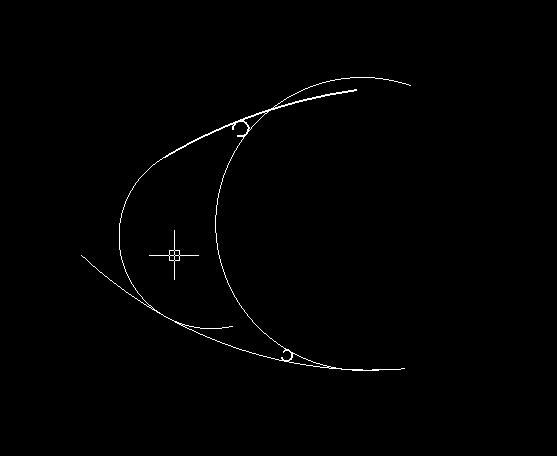

呵呵，07r3.1版有追踪功能哟，相交的地方会加亮显示，不相交的地方无显示。

237577226 · 发表于 2008-4-28 16:33:45

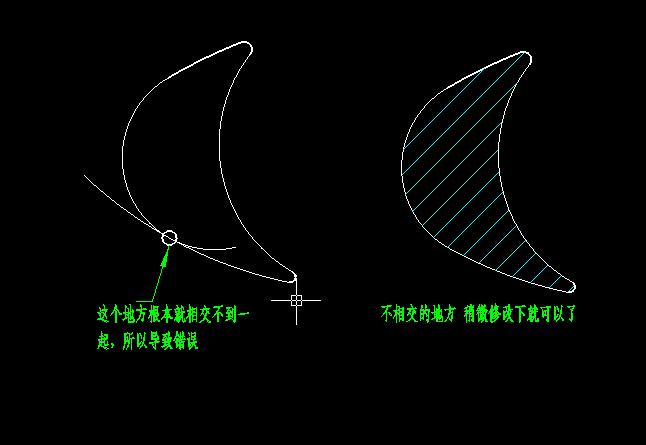

呵呵，我下载你的图纸就是哪一个地方没有相交的啊，其他的都正常啊，莫非你上传错误！！

wxq623623623623 · 发表于 2008-5-6 16:04:52

我一般也是用4楼的方法，5楼的方法适用于图形不复杂的情况。

wuteng66 · 发表于 2008-5-6 16:20:55

原帖由 wxq623623623623 于 2008-5-6 16:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif- k4 E$ S$ A3 l+ E1 H3 u
我一般也是用4楼的方法，5楼的方法适用于图形不复杂的情况。

呵呵，图形复杂的话就是用“跟踪”功能一“点”一“点”的看，容易把眼睛看花。

划区域找应该快捷些。

[ 本帖最后由 wuteng66 于 2008-5-6 16:22 编辑 ]

哈俗戒1965 · 发表于 2008-6-2 23:55:46

遇到同类问题，领教了。
