CAD三维造型(有关弯角)

5love_lee

如题,CAD中能否完成这样的弯角?
6 v4 L, w5 t4 j& N# O6 ?请不要把CAD和XX软件比较,希望高手给个好的建议!
$ S7 g# k. r9 u6 w# c实在想不到一个好的方法

wennj403689

哈哈   沙发    你那CAD本来就有的  精度问题

woaishuijia

答案是肯定的。问题是你只给了一个方向的视图，看不出这到底是个什么东西。

5love_lee

这个东西两个视图是能够表达清楚的

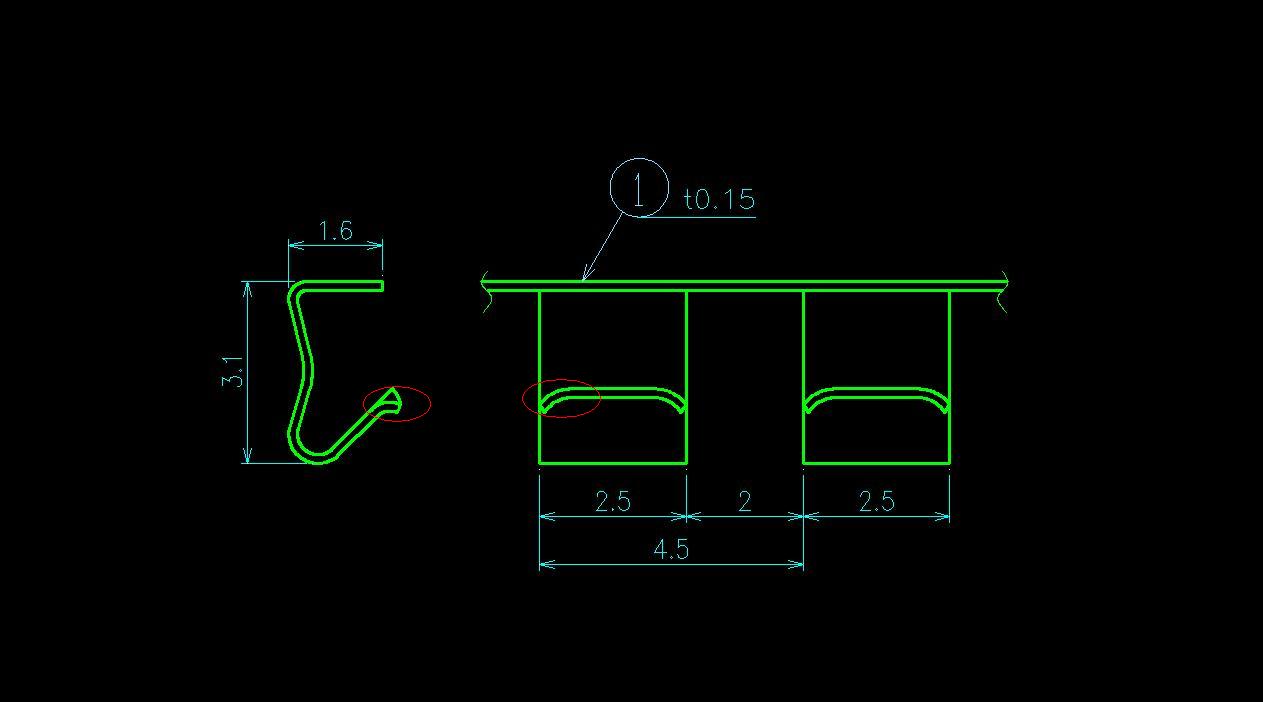

) Y: a# d9 {0 L8 h' Y就是一个折弯板,然后把它的两个角弯一下!很简单的
但是要再CAD中三维造型这个弯角没找到方法
; n% ^6 m7 s2 O) @. j! P; f希望大侠们指点

玛法里奥

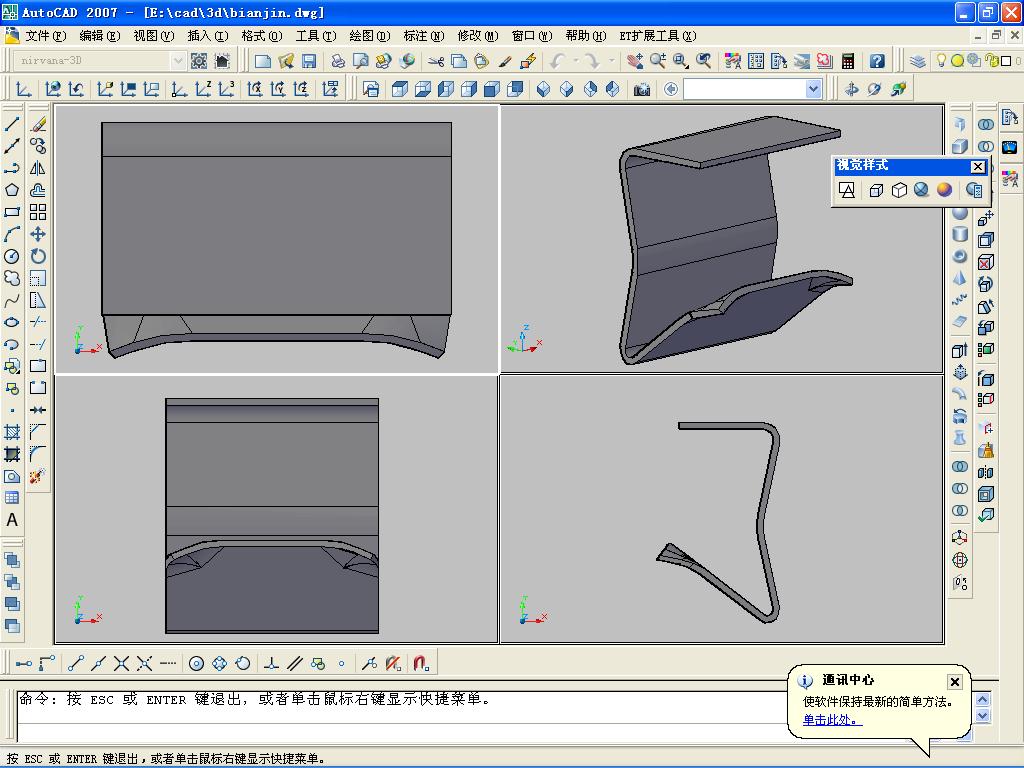

楼主说的是不是这东西，刚在cad2007上弄了个，
重点就是把你说的那个折边的地方单独画出来，用扫描，然后按“t”，是扭曲
8 _- f$ g- l5 q& N. F) E别的地方没难度，最后并集，ok
. l0 Y  h& J: Y" Q( U
% d( y, Q+ O5 g  z[ 本帖最后由 玛法里奥 于 2008-4-21 14:35 编辑 ]

5love_lee

基本是这个样子的
但是在弯角的地方是个圆角,而不是一个折角

woaishuijia

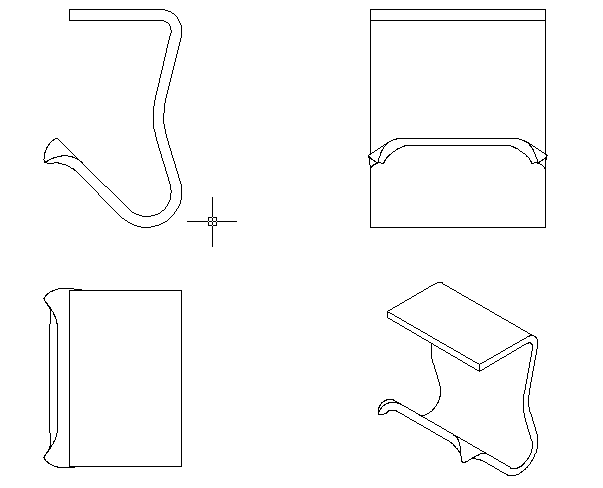

是这个东西吧？
# C1 ~; C. ^; D& V( Y/ {如果是这个东西，你的两维视图正确吗？


用CAD2008建模，弯角部分首先按曲率半径做圆筒，再用放样命令做曲面（弯角的边界）剖切之。

玛法里奥

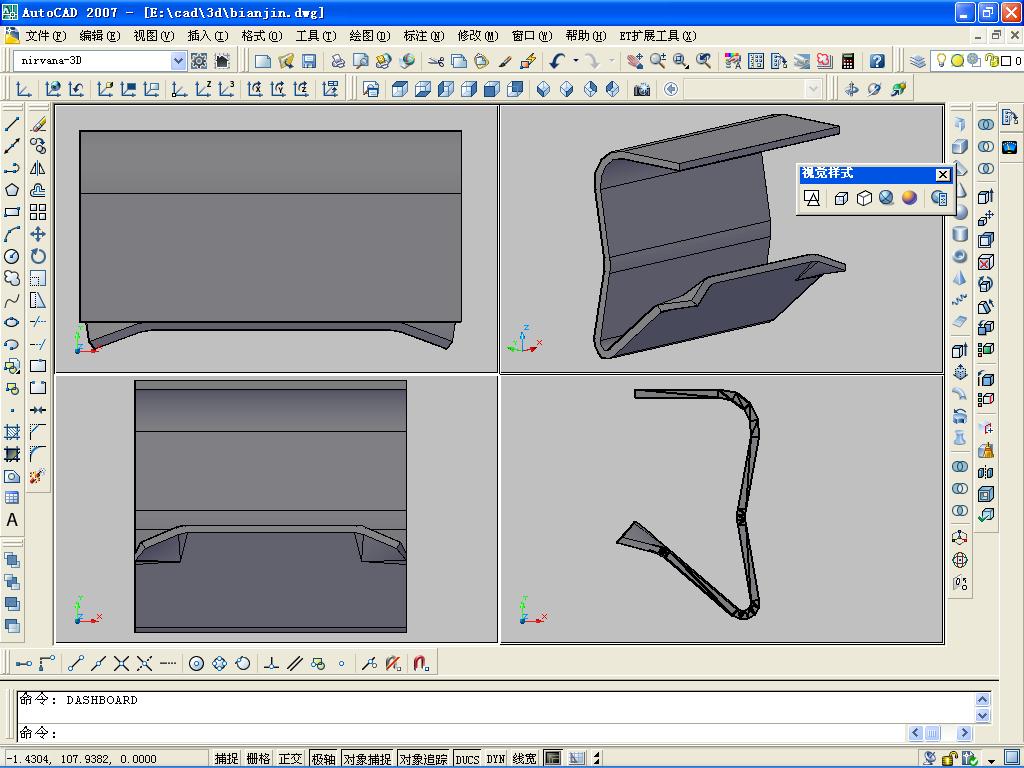

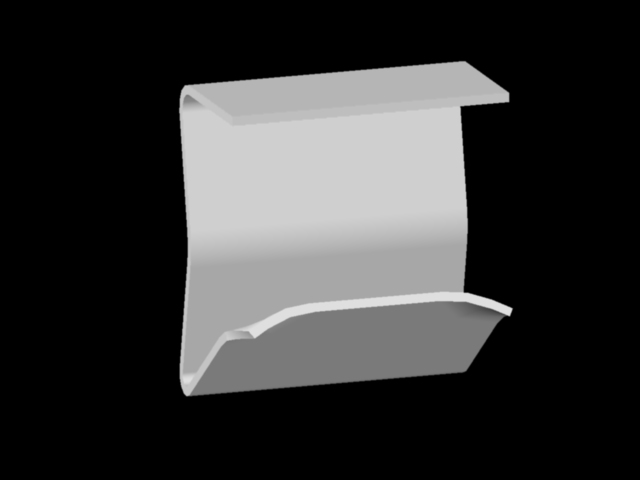

我的图是先把折角画出再与直段部分并集，再倒圆角，就出现圆角了。。。。。。
0 K" l) r; M1 X6 |3 D% {0 ]再给你发个吧。。。。。。。。。
; E, z, ?% h' k" ]) Y5 |5 _
6 O7 r5 P$ X$ G  q( M: ~! Z+ f; t  ^[ 本帖最后由 玛法里奥 于 2008-4-21 17:06 编辑 ]

5love_lee

呵呵忘记说了
/ T) o5 E- L" M" a/ f' ]我们用的是第三视角画的(其实我也不知道是个什么叫法,反正从哪边看视图就放哪边)
) e: S/ ~2 r& m; I6 D" Q这个东西的产品已经生产出来了,我只是不知道在CAD建模中表达出来!
谢谢我爱谁家老师的指点,弯角的边界怎么确定呢?()貌似是个扭曲的面,要通过计算吗 ?)

0 B" Z* S( |1 \% b[ 本帖最后由 5love_lee 于 2008-4-22 09:24 编辑 ]

5love_lee

我认为我爱谁家老师的做法应该是最好的
& _5 m% K# O' B  j( v9 @4 I你做的图和实物有点不一样,你的想法和我的一样!

woaishuijia

视角不是问题（我看了你的DWG文件，貌似来自日本**），主要是弯角部分缺东西了，对照三维模型看看。。。。 )2*( )2*(
& R. e1 m* g* t5 B; K- _没做计算，所有的长度都来自你的文件，把你左边的视图去掉弯角拉伸成实体，再把你两个视图对应弯角的直线用对齐命令拿来做弯角实体。不过在做图中发现，你二维图画的弯角半径不成立，就自做主张用内径0.2，外径0.5画圆筒了。
3 [6 j- w5 b8 ]4 b! ]! L( y# z5 e$ ^弯角的边界显然是扭曲的，因为角顶点的侧面与实体其余部分的侧面不共面。这也是这个模型要用2007以上版本做的原因：如果用2006以前版本，只能做边界曲面，不能做实体。
做图过程中所有的辅助线都保留在DWG文件里，你下载了看吧。
