[分享] 动态加标前后缀及公差与配合(DIMGC V3.4)

[复制链接]
发表于 2008-4-13 10:05:17 | 显示全部楼层 |阅读模式 来自: 中国福建宁德

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
动态加标前后缀及公差与配合(DIMGC V3.4)$ \# k9 Q, H- j# Y
动态加标前后缀及公差与配合(DIMGC V3.4)
& [6 m, ]* w/ P# ?# L" p程序简介:
! e- Y% b1 Y  x' L0 t动态加标前后缀及公差与配合(DIMGC V3.4), 应用于AUTOCAD2000以上版本,本程序在cad2000、cad2002、cad2004、cad2006及cad2007均安装通过,本程序具备动态加标前后缀,内含"公差与配合查询系统"于一体,自定义灵活等特点,具体特点说明如下:9 Y& N- U. q# W5 `6 w/ `
1。在现有的很多软件中,加标前缀或后缀都要通过对话框形式修改,特别是我们用得最多的前缀直径符号"φ",而本程序能够动态的解决这个问题,只要在标注过程中按一下键盘字母'F'或"f",就能加标上直径符号,若已有该符号,它将会去掉该符号;% {0 |$ W9 D( B# T
2。能够动态的加标或去掉后缀度数符号"°";  `8 }) h$ t" i. T% v8 F
3。能够动态的放大或缩小当前标注文字,使文字在合适的位置放置;
% j" N8 F! Z8 c5 f( Y4。能够动态的修改标注文字,在标注过程中若想修改当前标注文字,根本不用进入任何编辑器,直接输入数字即可达到修改目的;" G% l3 K1 _, Y7 J7 a% q
5。能够动态的进入CAD的编辑器,在标注过程中,本程序若不能编辑处理的,则可动态的进入CAD编辑器进行编辑;
; a- e! @& V8 p( J2 z6。能够动态的使尺寸界线倾斜;/ L/ O7 X, l5 W1 v1 Z. J, ^
7。在设置对话框中,您可以自定义自己常用的前缀、后缀、下说明以及自己常用的公差代号;
9 W, B  ^' e; y4 M/ ]! ~0 o8。能够自定义自己所需要的公差值,本程序在公差与配合中,只列出了基本尺寸在0至500的优先公差与配合,而不同行业或领域可能有所不同,您可以根据您的需要自行定义基本尺寸范围及公差值;
8 u, C& A4 x; o2 k9。本程序内含三个查询表;. g* Q- {) {* T
10.DIMGCV3 新增功能:
; @( I" W; x0 {/ N   1.增加了标注测量值修改后标注对象颜色是否发生变化的开关.
# W9 c2 e( N4 A/ j# I   2.支持Cad2008版本
6 a* B6 y+ _  t! h11.DIMGC3.4增加“查询表”中选择框的移动功能
, Q7 o9 s; s. L3 o   由于本"查询表"采用的是image控件,不同电脑分辩率设置不同,其选择框可能有错位  现象,这时可采用此功能进行调节.4 h, H6 Z; k3 `- M0 h( i7 y

! Y5 ^& P& a* O3 r) H
$ k' j0 x7 d$ B2 X1 r[ 本帖最后由 唐昕晨 于 2008-6-14 16:29 编辑 ]

动态加标前后缀及公差与配合(DIMGC V3.4).rar

833.82 KB, 下载次数: 635

发表于 2008-4-13 15:16:02 | 显示全部楼层 来自: 中国广东清远
好用吗?我下了看看了
 楼主| 发表于 2008-4-13 18:28:57 | 显示全部楼层 来自: 中国福建宁德
本程序安装好后,注册了五个新命令,dz(线性尺寸标注) 、 dx(对齐线性标注) 、 dd(直径标注) 、ddr(半径标注) 、dded(标注编辑)。这些命令都很简单,以方便在命令行中输入。
  B8 S, a) b* X7 L$ A4 `特别说明:本程序没有注册角度标注命令,主要是考虑此命令用得相对较少,若要标注其公差,可先用CAD中的DIMANGULAR(角度标注)命令标注后,再用本程序中的dded命令编辑即可.
* g' u) h8 @# d* W1。加标前缀直径符号"φ":
- [( `& |- C, _) A& B$ O9 p如:在command命令行中输入dz进行线性尺寸标注,在选择对象或确定两点后成拖曳状态时,这时只需键入字母"F"或"f",就会加标上直径符号, 若再次按字母"F"或"f"就会去掉该符号,可如此反复操作。+ r0 k* N$ R# Z' o. t9 B/ T$ L
2。加标后缀度数符号"°"+ a1 i/ `# d6 H& P; w+ g7 B. [
如上所述,在命令行输入命令后处于拖曳状态时,只需按字母"D"或"d",就会加上或去掉该符号;
0 z! z( M/ o+ B/ O) ?( L& D3。进入CAD的编辑器:
4 E5 w9 K7 p; \- ?在命令行输入命令后处于拖曳状态时,键入字母"E"或"e"即可进入编辑器;
) g9 M( @: u4 @* ~. s  C5 e4。倾斜尺寸界线:
' ~$ z& w7 X; H7 w; j& H% k在命令行输入命令后处于拖曳状态时,键入字母"Q"或"q",再输入倾斜角度即可;
: q* e) ]' r9 Y0 i" g, z2 F" T5。放大或缩小标注文字:
( k* M; Y6 F4 ^$ e) F# v, O在命令行输入命令后处于拖曳状态时,键入"+"键则放大标注文字,键入"-"键则缩小标注文字;: U* `8 m2 }4 I; D  ^! P
6。修改标注文字:
) A! T5 f) W3 U4 |在命令行输入命令后处于拖曳状态时,键入任意数字即可达到修改目的;
! l3 B; q) e4 |9 G1 h. b& c7。修改标注的文字高度及标注精度:

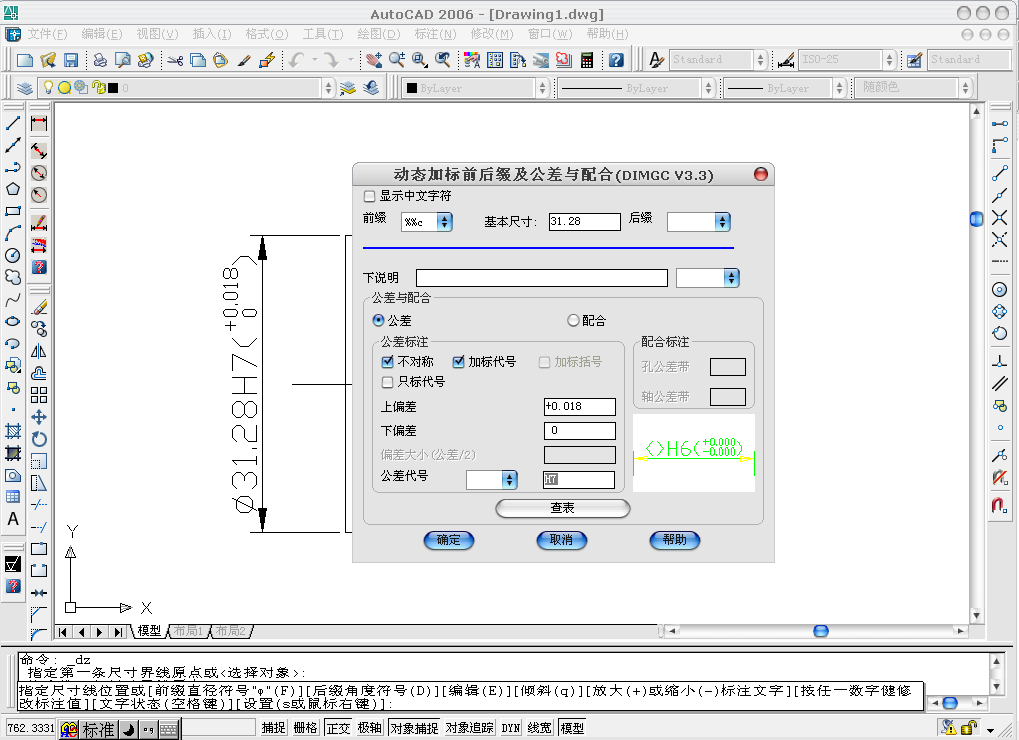

' [( r4 f1 s+ \8 P. W0 e在命令行输入命令后处于拖曳状态时,键入空格键,就会弹出如下对话框,可在此修改标注精度及文字字高;
( h& K. l/ }; S+ v2 fa.“修改当前标注精度”是指修改现正在标注的标注对象的尺寸精度;
, y$ L# V7 \. e" mb."修改全局标注精度"是指修改所有的标注对象的尺寸精度;

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 好资料,感谢对论坛的支持!

查看全部评分

发表于 2008-4-20 09:30:13 | 显示全部楼层 来自: 中国浙江宁波
我以前用的 动态加标前后缀及公差与配合(DIMGC V3.0)  . U2 u$ H& l2 O' |, F3 v
不知现在的版本有什么增强的功能吗?
% v$ u( V4 a& S$ Y+ M要是能增加 尺寸界线超出尺寸线的编辑功能就太好了.有时标出的尺寸界线超出尺寸线太多很难看.
发表于 2008-4-22 10:13:46 | 显示全部楼层 来自: 中国安徽淮南
好用,用惯了CAXA,初学AUTOCAD,有这个工具标注方便多了
发表于 2008-4-22 23:40:59 | 显示全部楼层 来自: 中国江苏镇江
这软件好呀!不要手写了,不要查了。' Y1 H( Y0 \& j) F" R, Y4 I
希望准确!
发表于 2008-9-3 22:06:58 | 显示全部楼层 来自: 中国上海
我用的是2.1的,很好用,可是后来不能用了,有机械码,请问是楼主自己编的吗,该如何解决
头像被屏蔽
发表于 2008-9-9 18:38:20 | 显示全部楼层 来自: 中国广东深圳
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2009-3-18 15:35:06 | 显示全部楼层 来自: 中国广西桂林
不能下呀,不会吧
发表于 2009-4-1 13:47:03 | 显示全部楼层 来自: 中国广东广州
多谢楼主!!
发表于 2009-4-29 20:45:09 | 显示全部楼层 来自: 中国湖南岳阳
好象我下过,不知道是不是跟我以前下的一样。
发表于 2009-5-4 23:32:58 | 显示全部楼层 来自: 中国广西贺州
楼主,下载安装后打开CAD却找不着,该如何运行呢?烦请楼主明示
发表于 2009-8-21 14:42:57 | 显示全部楼层 来自: 中国辽宁辽阳
原帖由 emengtian 于 2008-9-3 22:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# f" `7 i  m( q6 c我用的是2.1的,很好用,可是后来不能用了,有机械码,请问是楼主自己编的吗,该如何解决
4 i: W4 b/ m) e% ^* M: j; a+ u
我办公的一台电脑也出现这问题了,谁能解决啊??
发表于 2013-8-16 10:16:25 | 显示全部楼层 来自: 中国湖北武汉
很不错啊,谢谢楼主了,我先去下一个
发表于 2013-10-9 07:34:06 | 显示全部楼层 来自: 中国台湾
看起來很好用,下來試試
发表于 2015-11-6 23:26:52 | 显示全部楼层 来自: 中国天津

7 i; |6 O, `/ m已经下了,谢谢,有好东西别望了分享
发表于 2015-12-22 22:12:58 | 显示全部楼层 来自: 中国辽宁沈阳
试一试,看看好用不。
