如何标注形位公差(急)

bluesky5358

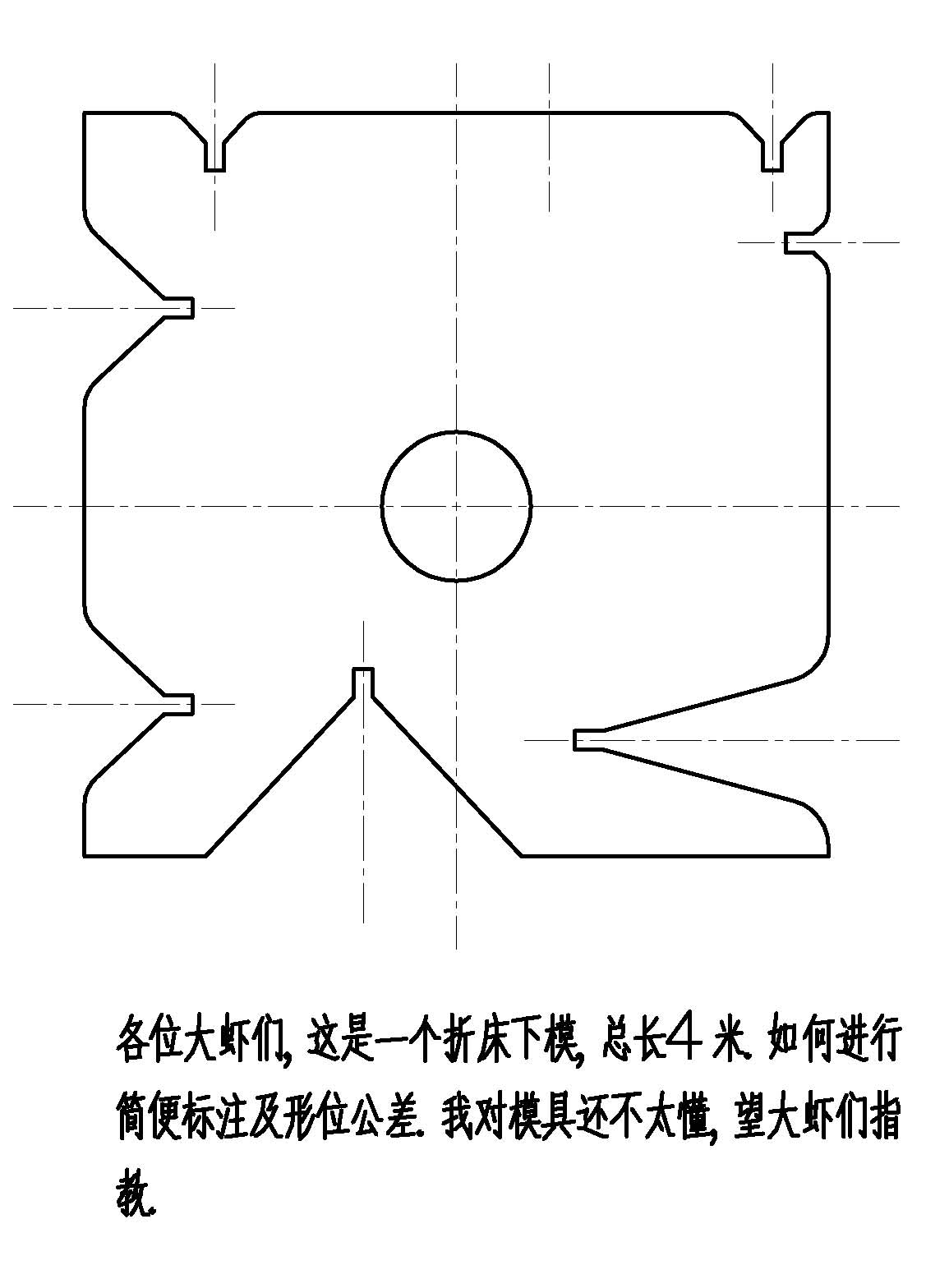

各位大虾们,这是一个折床下模,总长4米.如何进行简便标注及形位公差.我对模具还不太懂,望大虾们指教
& ^5 Z2 p. S8 {" y9 M( |2 B
( @2 d# J: F/ g" A8 Q2 T, I+ `1 B

qq_fong

你希望的条件项目,是什么?形位次公差只有几项.

JSW1970

根据零件工作要求,提出并标住零件形位公差,以保证加工出来的零件合乎精度要求

jl5541dahang

首先确定设计基准和制造基准，然后看哪些特征是要确保的。
比如以底面和一个侧面为基准，基准面有平面度要求，
8 p  ]% W% b7 E6 ~  y8 ^% d( g1 _那么其他面对应基准面的平行度，V型槽中心对基准面的平行度和垂直度，
5 x$ z" T. F, i/ Q8 zV型槽两面对中心线的对称度。
其他要求就要看具体工况了。

zcg_lan

1,选基准,2定性(你要平面度还是平行度,同轴之类)3,定量,即你要制作中达到多少公差.大致就这三步!

gaoyns

1  先选定基准为二轴线（水平和竖直）。
0 t. M8 a; \( a; e' C2  标注上、下三个竖直V型槽中心线与竖直中心线的距离，并根据要求精确度标注尺寸公差。标注这三槽中心线与水平中心线的垂直度公差。
3  标注左、右四个水平V型槽中心线与水平中心线的距离，并根据要求精确度标注尺寸公差。标注这三槽中心线与竖直中心线的垂直度公差。
4  七个V型槽的角度若需要标注角度公差。

mjxmj_nx

凸模与凹模的形状与位置公差有它自己的特殊要求和标注方法，不同于普通机械零件。所以你还是要多察看些模具资料与图纸。这里给个国家标准供参考。
