谁帮我展平这个钣金

cx55555 · 发表于 2008-3-18 11:40:16

您需要登录才可以下载或查看，没有帐号？注册

x

谁帮我展平这个钣金？

heyantian · 发表于 2008-3-18 19:10:29

觉得可以展开的，你传上模型吧

cx55555 · 发表于 2008-3-19 09:13:01

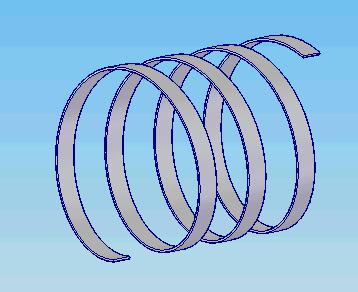

　是在零件环境下用螺旋做出来，再转为钣金．

clarke · 发表于 2008-3-23 10:52:28

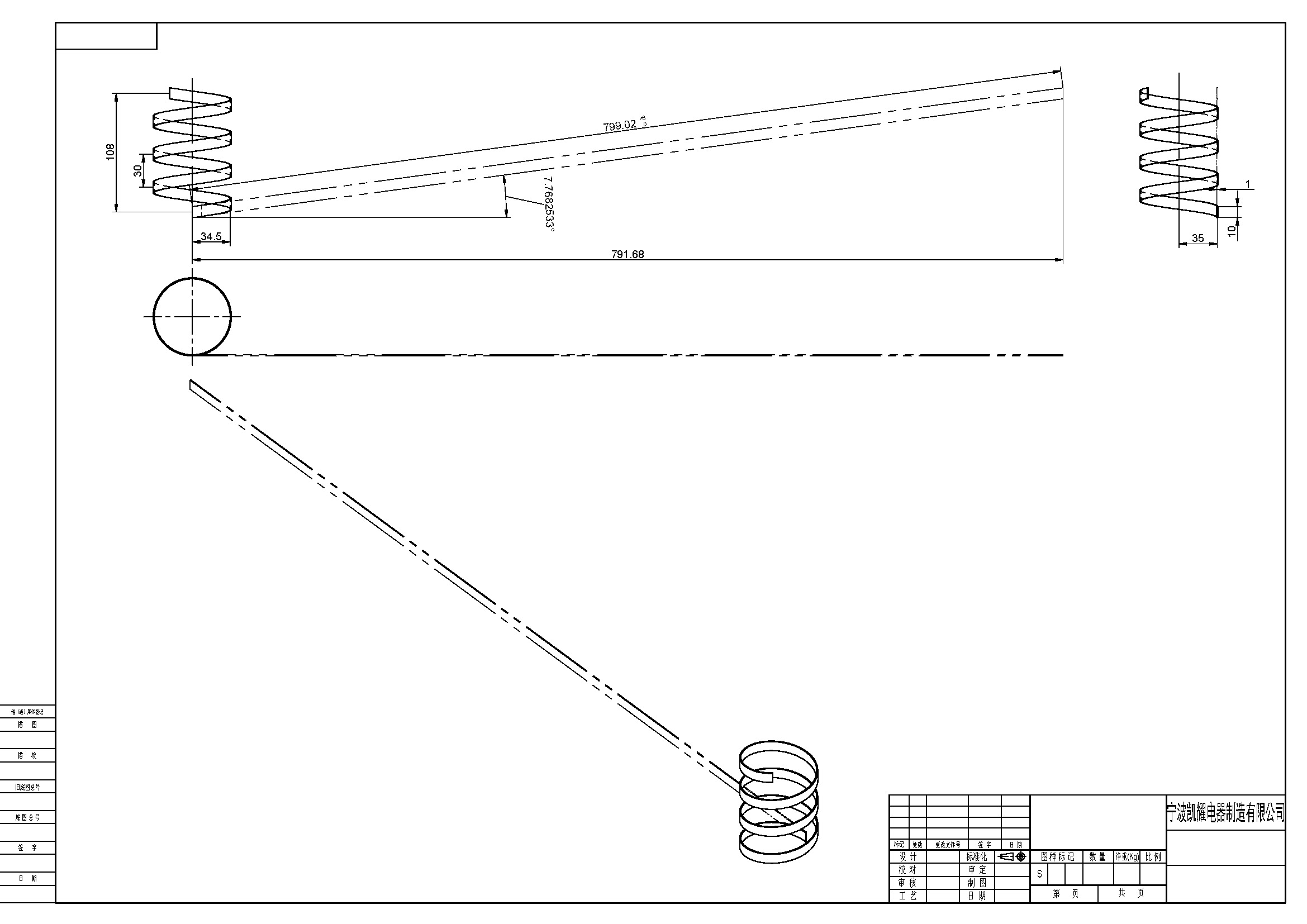

先根据升程与螺旋半径算出螺旋升角，再用查询查出内外螺旋线的长度，确定中性面的螺旋长度，再据此画出展开中性线，拉伸截面即可展出。关键要根据经验确定好中性面的螺旋长度。

Helix_Flatten.pdf (65.75 KB, 下载次数: 19)
