SW工程图总装中能设置一个部件透明使得在它后面的工件可见吗？

chenzhiyun008 · 发表于 2008-3-15 14:34:40

您需要登录才可以下载或查看，没有帐号？注册

x

SW工程图总装中能设置一个部件透明使得在它后面的工件可见吗？目前在我的工作中这种做法主要应用于夹具(或者检具)总装图中：在夹具总装图中一般我们要求欲加工件显示为双点划线并不遮挡夹具零部件显示！因此问题经常遇到啊！请高手指点

dqhhero · 发表于 2008-3-15 16:19:34

楼上的可以将此部件压缩。
在特征树上右击该特征或部件，再点压缩。

guoquanfeng · 发表于 2008-3-15 18:05:59

SW工程图总装中能设置一个部件显示为双点划线并不遮挡夹具零部件显示，将部件的显示线型改成双点划线

lizujun1975 · 发表于 2008-3-16 11:36:14

当然能改成透明的了，点选你想更改的零件，右键选择更改零件透明度即可。

chenzhiyun008 · 发表于 2008-4-6 10:02:38

我试了一下,好像不可以哟,

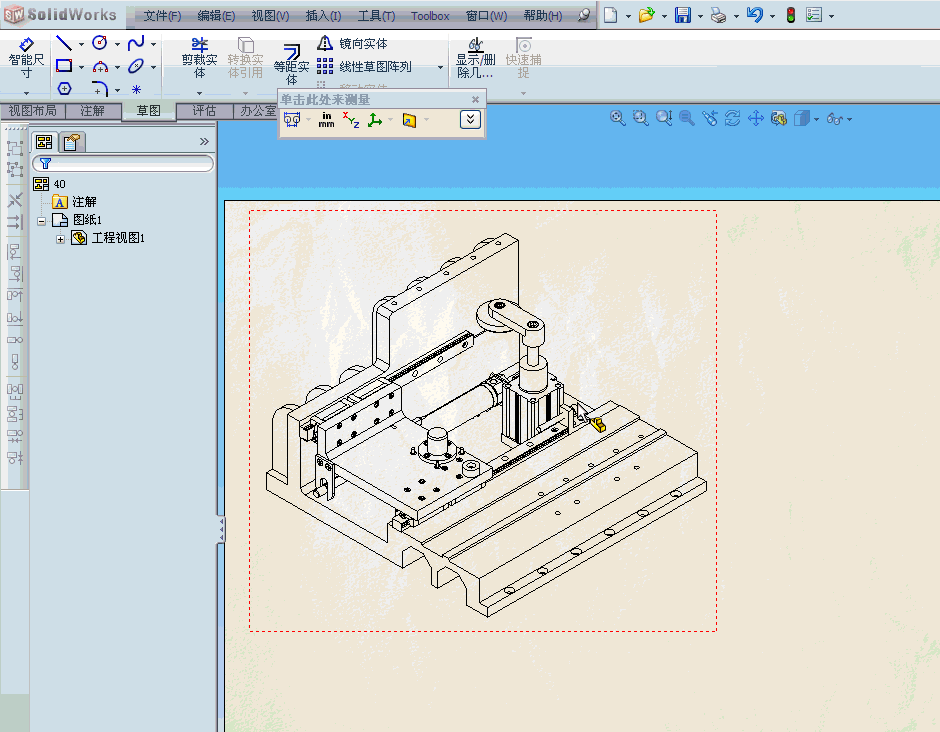

有可能是我没有讲清楚,我把附件附上,可以打开我上传的附件看看,请高手指教!

fushuixiu · 发表于 2008-4-6 21:49:48

在装配体作二个配置,一个是要画双点划线零件作压缩的配置,一个是未被压缩的配置,再在工程图中利用交替视图,形成零件透明的情况.详情见动画:

CAD411 · 发表于 2008-4-7 15:48:48

右健点击要透明的零件，在出来的菜单中选择透明。

chenzhiyun008 · 发表于 2008-4-8 09:52:15

谢谢!真是很感谢,继续学习中,这是一个很不错的论坛，因为有大家的无私奉献，所以才有论坛的蓬勃发展．谢谢楼上的哥哥姐姐们，小弟我感激中，

yyqsdwd · 发表于 2010-3-6 16:15:37

谢谢!真是很感谢,继续学习中,这是一个很不错的论坛，因为有大家的无私奉献，所以才有论坛的蓬勃发展．谢谢楼上的哥哥姐姐们，小弟我感激中，

ga7zm · 发表于 2010-3-9 20:57:34

交替视图可以解决遮挡问题，但是不能在这个视图上进行局部剖视，并且标注的零件序号不能重新进行排序，还是有些遗憾。
