solidworks怎样画铭牌

会飞的小鱼 · 发表于 2008-3-3 23:39:38

您需要登录才可以下载或查看，没有帐号？注册

x

ＳＯＬＩＤＷＯＲＫＳ画一个铭牌，该怎样画？带文字的

[ 本帖最后由会飞的小鱼于 2008-3-6 20:02 编辑 ]

2553161 · 发表于 2008-3-4 08:26:40

选个基准面,象在CAD中那么画,

st021107014 · 发表于 2008-3-4 08:34:41

在草图上用文本写字,然后拉伸,或拉伸切除

会飞的小鱼 · 发表于 2008-3-4 21:20:59

谢谢楼上两位的回复，
标牌上字很多，如何定位呀。

能发个教程就更好

8516 · 发表于 2008-3-5 00:14:19

1、用powerpoint编辑好铭牌内容，存储为JPGE等图片格式的文件；
2、在需要插入铭牌的零件表面插入图片，在对话框中选中浏览至已存好的图片文件；
3、拖动、放大或缩小图片至合适位置、大小即可；
4、记住：零件显示方式应选择带线框的真实图样模式。

nmwen · 发表于 2008-3-5 15:56:12

以前做的，仅供参考。

scliukejun · 发表于 2008-3-6 12:56:04

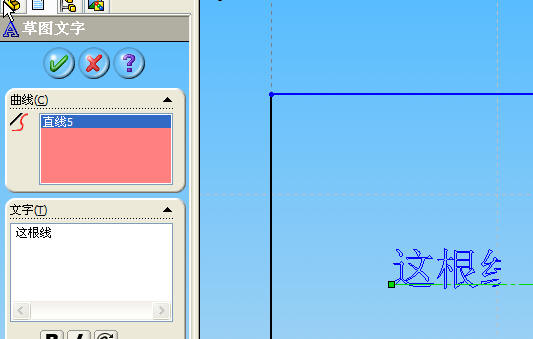

文字定位用构造线,每行文字都可选一线条作定位线的

[ 本帖最后由 scliukejun 于 2008-3-6 12:58 编辑 ]

会飞的小鱼 · 发表于 2008-3-6 20:02:54

谢谢楼上各位的指点。
