SW2008的关联设计问题

樱花之恋 · 发表于 2008-3-3 20:11:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

自从我的电脑装了Vista系统以后，就一直没有用过SW软件了，直到现在装了SW2008 SP3.0 以后，才能使用了。现在感到有些生疏了，有几个问题，想请教大家，希望大家不惜赐教！
问题1、SW在装配图里面，如何进行关联设计？我试了一下，比如说有某个零件，上面有几个M4 罗纹孔，如果我要在外壳上面对应的位置开4.5圆孔，怎么都没法投影出M4罗纹孔的位置；后来我把外壳设置为透明，这时候就没法选择到外壳了；在后来，我把零件设置为透明，从背面总算找到M4罗纹孔的投影位置，但是没有关联。
问题2、在总装配图里面，当选择到某个子装配体的零件，并把它设置为透明以后，就再也没办法撤销透明了。
以上问题，请各位高手赐教，在下感激不经尽，谢谢！

樱花之恋 · 发表于 2008-3-3 20:38:41

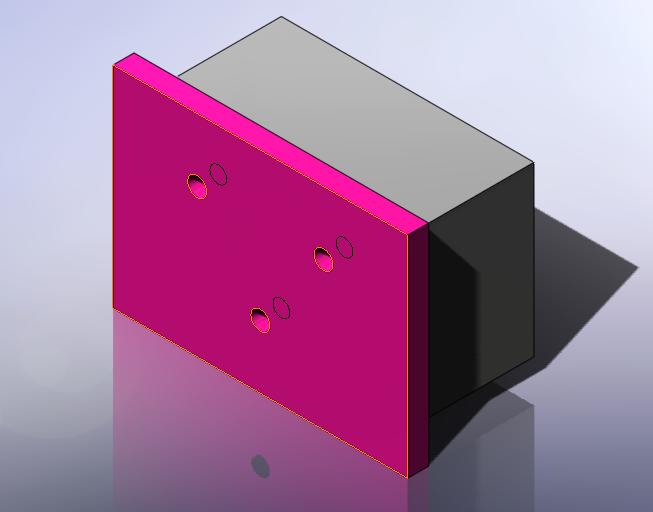

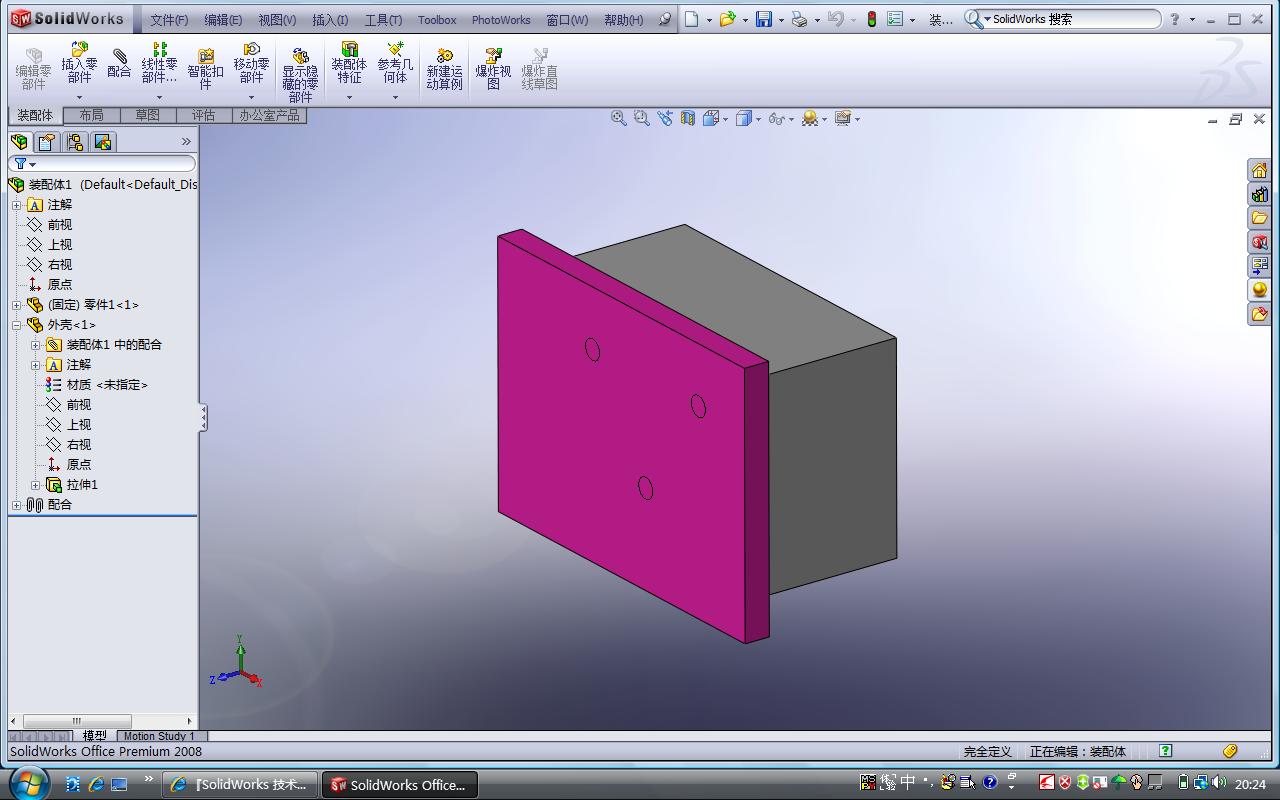

可能我讲的不是很清楚，所以我做了个练习文件，要求在装配体里面进行关联设计，在对应的螺纹孔位置，开３个４．５　的圆孔，请高手们指教。

mita · 发表于 2008-3-3 20:58:21

试了一下，没啥问题

sxbd1974 · 发表于 2008-3-3 21:32:35

原帖由 mita 于 2008-3-3 20:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. C7 u2 X; c% V. t/ l/ z6 T试了一下，没啥问题

请给出操作说明

樱花之恋 · 发表于 2008-3-3 23:02:05

朋友，你好，的确是没有问题，也生成了自动关联特性，可是为什么我就整部好呢？在绘制草图的时候，那个罗纹孔怎么也不感应，所以就没法生成关联设计，请兄弟您指导一下吧，谢谢啦！

fushuixiu · 发表于 2008-3-3 23:47:44

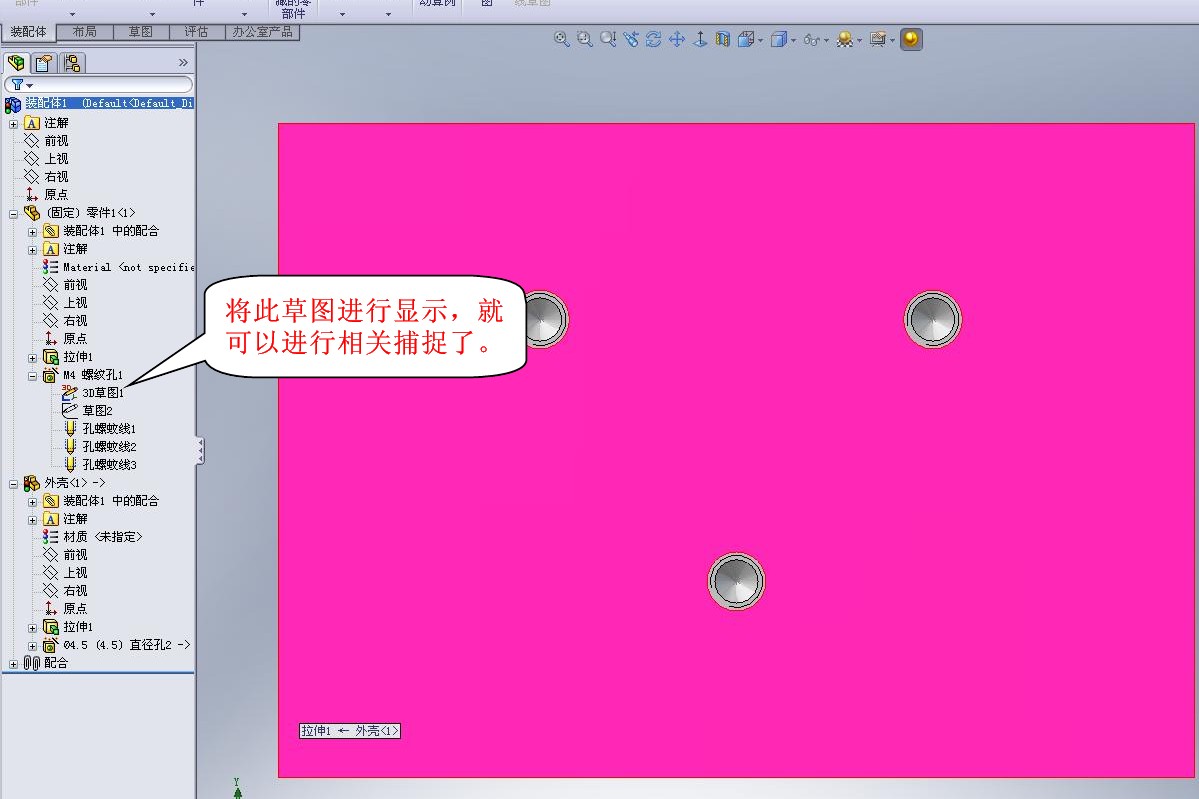

看了一下,将图中草图右击选择显示选项,那么在你编揖直径4.5孔时,就可以进行捕捉了.

樱花之恋 · 发表于 2008-3-4 06:58:11

你好，谢谢您的指导，按照您的方法，是可以进行捕捉，但是没有关联，不知道是不是我没整好还是怎么回事！
也就是说当把零件的螺纹孔移动位置的时候，外壳上的孔不会跟着移动位置。

mita · 发表于 2008-3-4 08:19:43

不同零件上的圆同心约束

樱花之恋 · 发表于 2008-3-4 21:21:32

原帖由 mita 于 2008-3-4 08:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 [" Z' r, c \3 ]( w1 O9 E8 x& J% J
不同零件上的圆同心约束

不好意思，我也试验过，还是不行，根本没办法选择到两个不同零件的草图，即使选择到了两个草图，也没办法进行约束，请您贴个教程吧，谢谢啦

fushuixiu · 发表于 2008-3-4 21:38:57

已经形成关联,并能伴随移动了.

樱花之恋 · 发表于 2008-3-4 22:12:51

好的，谢谢，我再试一下看。哈哈，也许是我的接受能力太差吧，这么简单的问题，我老是学不会！让您多费心了！

樱花之恋 · 发表于 2008-3-4 22:32:19

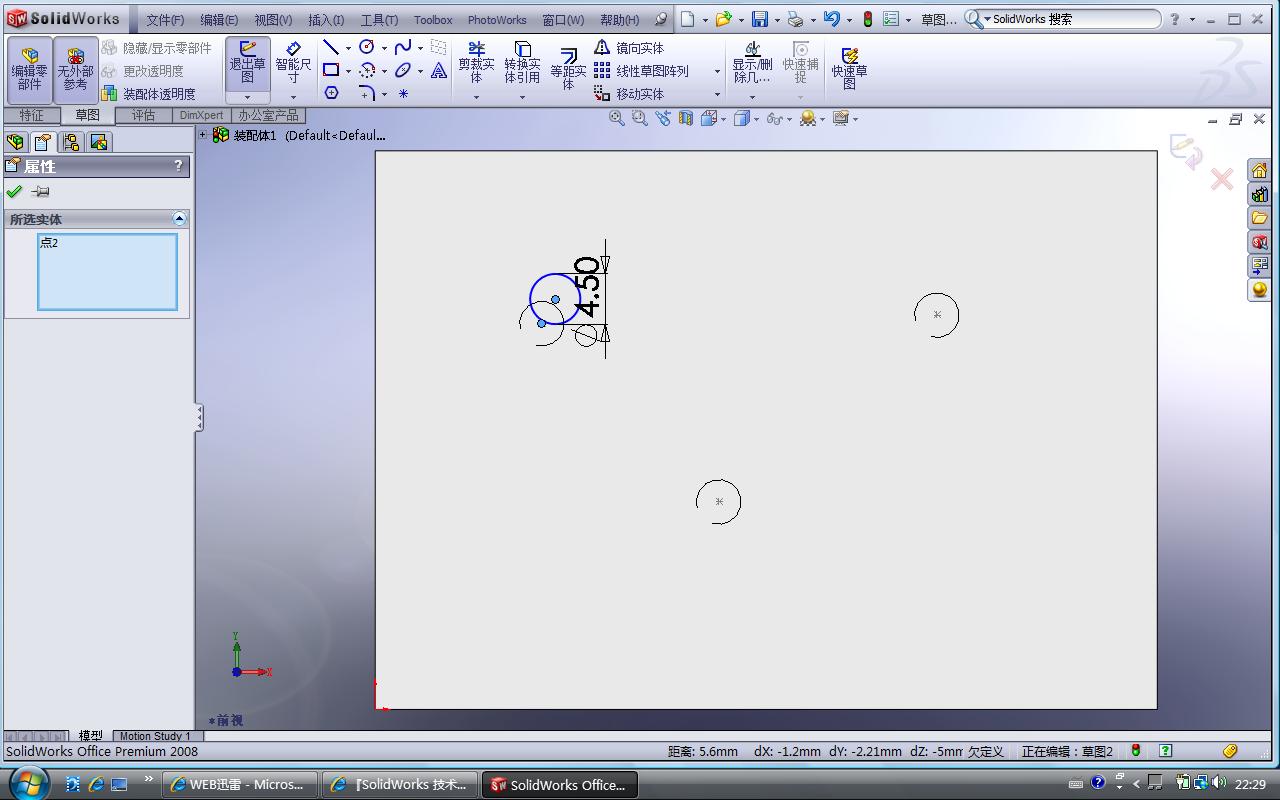

还是不行，两个不同的零件，在装配体里面进行编辑的时候，没办法把两个零件的草图进行约束，请看图片，我纳闷，大家的都可以，而我的不行，是不是我的SW软件设置有问题啊？

caption_cn · 发表于 2008-3-5 15:55:52

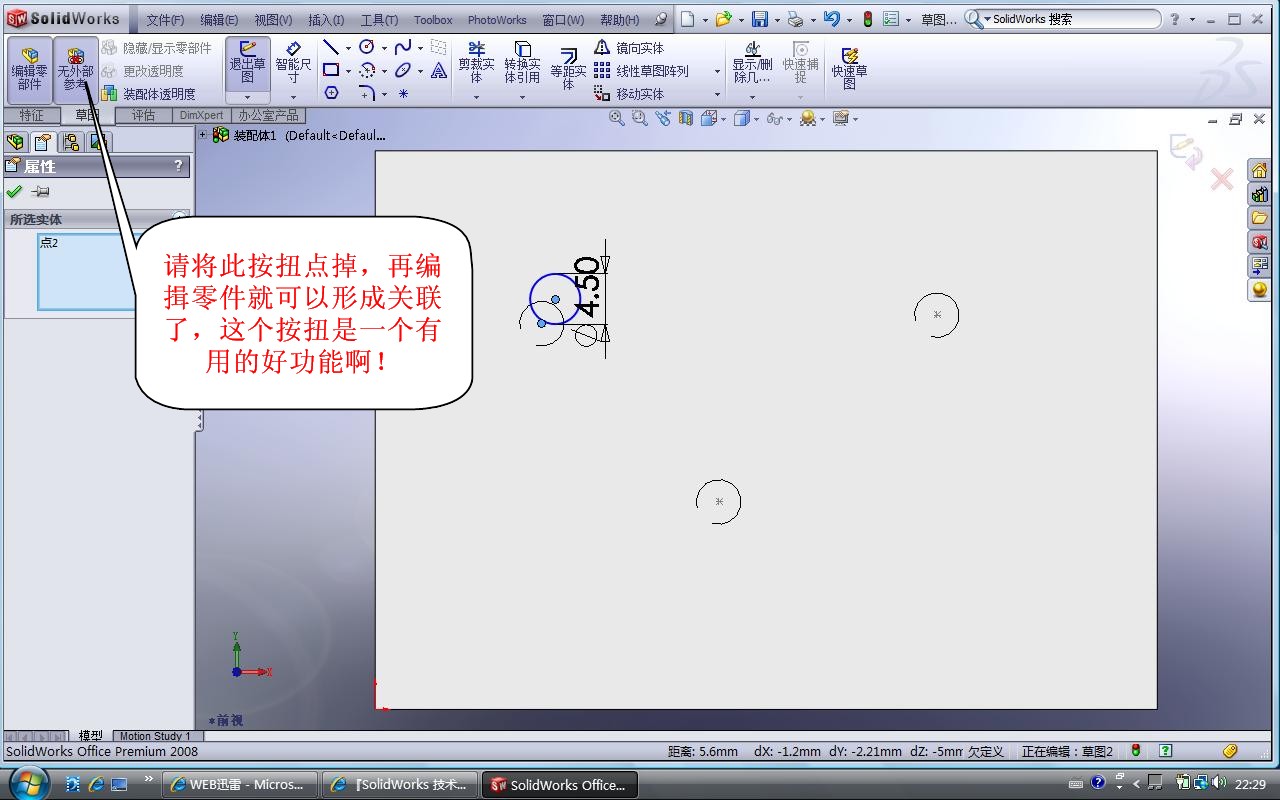

这个啦！！！

fushuixiu · 发表于 2008-3-5 20:18:28

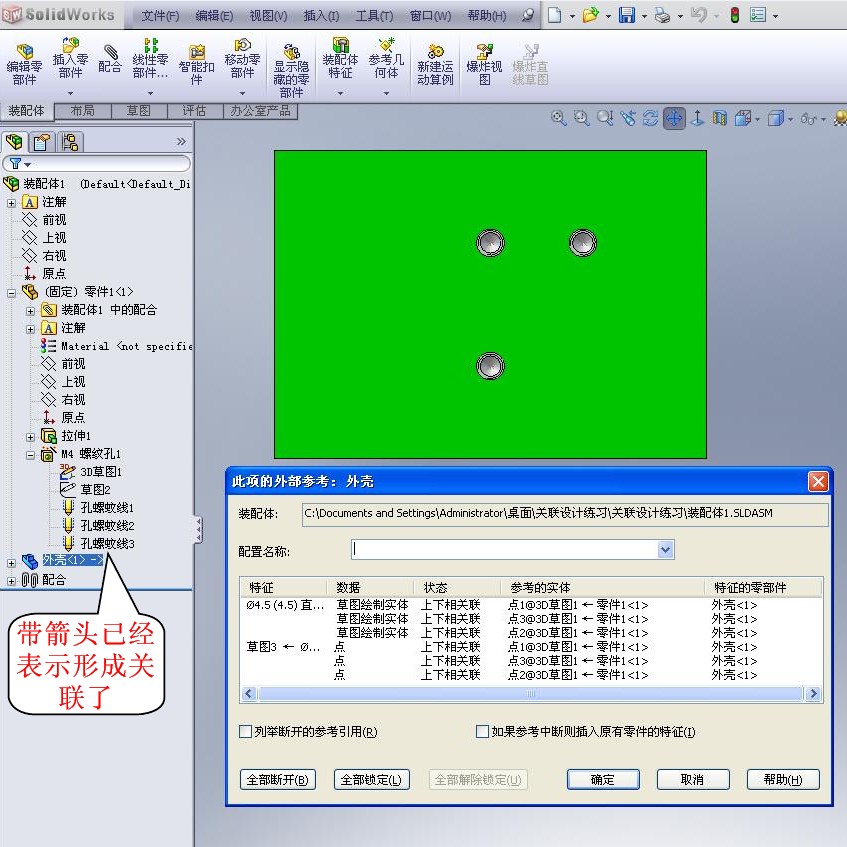

你的SW没问题,具体操作见下图:

樱花之恋 · 发表于 2008-3-6 00:10:00

好的，谢谢您的教导

樱花之恋 · 发表于 2008-3-9 10:13:21

谢谢各位的帮助，问题已经解决了，真的很高兴，能在这里遇到这么多的朋友，相互帮助，相互学习！
