solidworks 工程图与CAD的转换问题

yingfxh · 发表于 2008-3-2 21:12:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在solidworks中由三维生成工程图，在转换成CAD之后，原应该是一条线的，出现线条分段情况，请问这是什么原因，又该如何解决？谢谢。

lfenger2008 · 发表于 2008-3-2 22:25:17

转换中的确有这个问题，不过不影响正常使用。

gneful · 发表于 2008-3-3 11:15:08

SW 将立体图转换为平面图时，实际上是将这个模型的所有面逐个投影到平面。
所以多个连续的面其投影结果就是多条连续的线
(我个人猜测所有的三维软件都是如此操作的)

在ACAD的Express工具中已经附带了解决此问题的工具

首先确认你已经安装了 "AutoCAD Express Tools ",此工具包含在ACAD安装光盘中，也可以到网上找汉化版。
(http://www.3dportal.cn/discuz/viewthread.php?tid=420056)
在命令行中输入命令: " overkill "

Wuzx · 发表于 2008-3-3 12:28:44

在CAD中编辑一下转换不可能十全十美

asencwx · 发表于 2008-3-3 13:16:39

CAXA中有个删除重复线的命令，gneful说的CAD的中的插件应该也是这种了

yy021218 · 发表于 2008-3-3 16:54:33

学习下~对这方面还没有研究！

yingfxh · 发表于 2008-3-3 19:40:46

谢谢大家的回复,个人认为在SOLIDWORKS中由三维转换成平面的过程中是没有问题的,这个可以从标注的过程中体现出来,现在估计问题出在从工程图转换成CAD格式的过程中,现在想请教一下,各位在转换过程中常用什么样的方式?各自的优缺点在哪里?再次感谢.

yingfxh · 发表于 2008-3-3 19:43:58

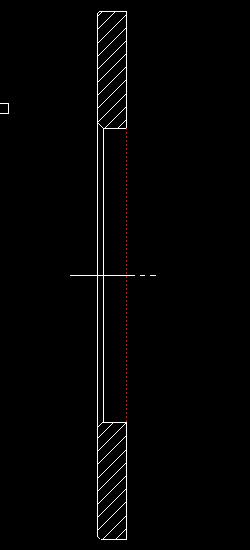

现在还存在如图所示的问题:本来一条的直线被分成三段,请问这个又是什么原因呢?

muran.nan · 发表于 2008-3-4 11:11:11

好多斜线也都没有了，还得手工补

sojean · 发表于 2008-3-4 19:00:12

我也碰到过这个问题。。。

yingfxh · 发表于 2008-3-8 00:17:21

那么大家有没有什么好的见解和经验。彼此分享一下

yingfxh · 发表于 2008-4-17 22:23:22

请问是哪一个命令，很抱歉没找到

great829 · 发表于 2008-12-27 00:37:30

谢谢，学习中

zhuoyubin · 发表于 2008-12-27 08:13:10

是的，转到CAD中有很多的线断特别是哪此曲面

liusong1818 · 发表于 2008-12-27 10:55:26

平面图是三维图投影形成的，每个面的投影都形成一段线段，这就是导致楼主说明的结果，很正常！一般在Acad上画的不是正式的投影图，或者不是每条线段都是投影得来的，而是凭想象画的；或者说，重合的线只画了一条代替而得来。不知道这样说是否明白？
